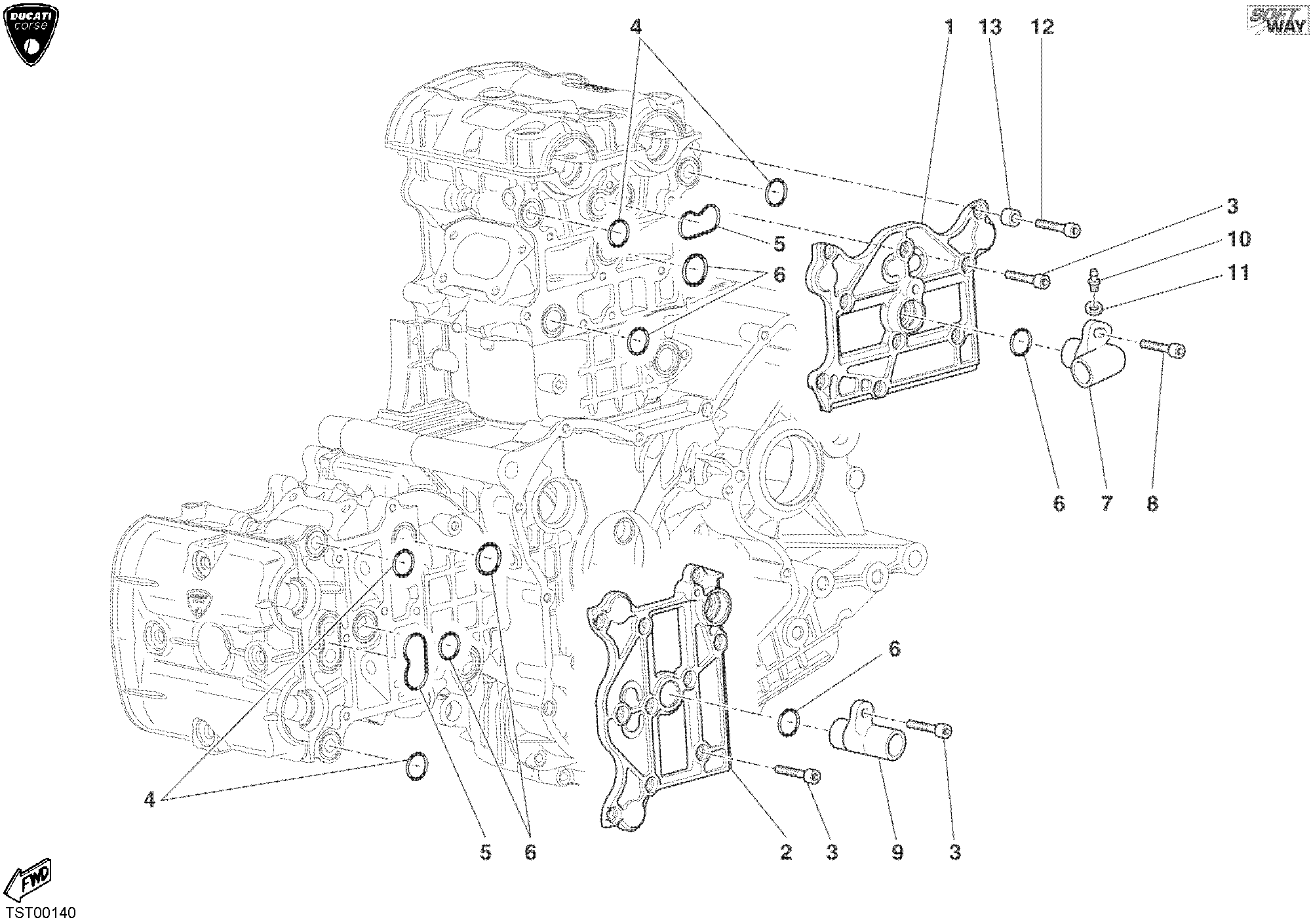

13 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24711232C | Couvercle | 1 |
| 2 | 24711241C | Couvercle | 1 |
| 3 | 77940171A | Vis | 22 |
| 4 | 46320505A | Joint torique 18.77X1.78 | 4 |
| 5 | 78810641A | Joint | 2 |
| 6 | 938232087 | Joint torique | 6 |
| 7 | 81411001A | Raccord | 1 |
| 8 | 77940201A | Vis | 1 |
| 9 | 81411011A | Raccord | 1 |
| 10 | 000075360 | Raccord | 1 |
| 11 | 85250231A | Joint | 1 |
| 12 | 77940182A | Vis | 1 |
| 13 | 71111271A | Entretoise | 1 |
