Pincez pour zoomer · touchez une pièce

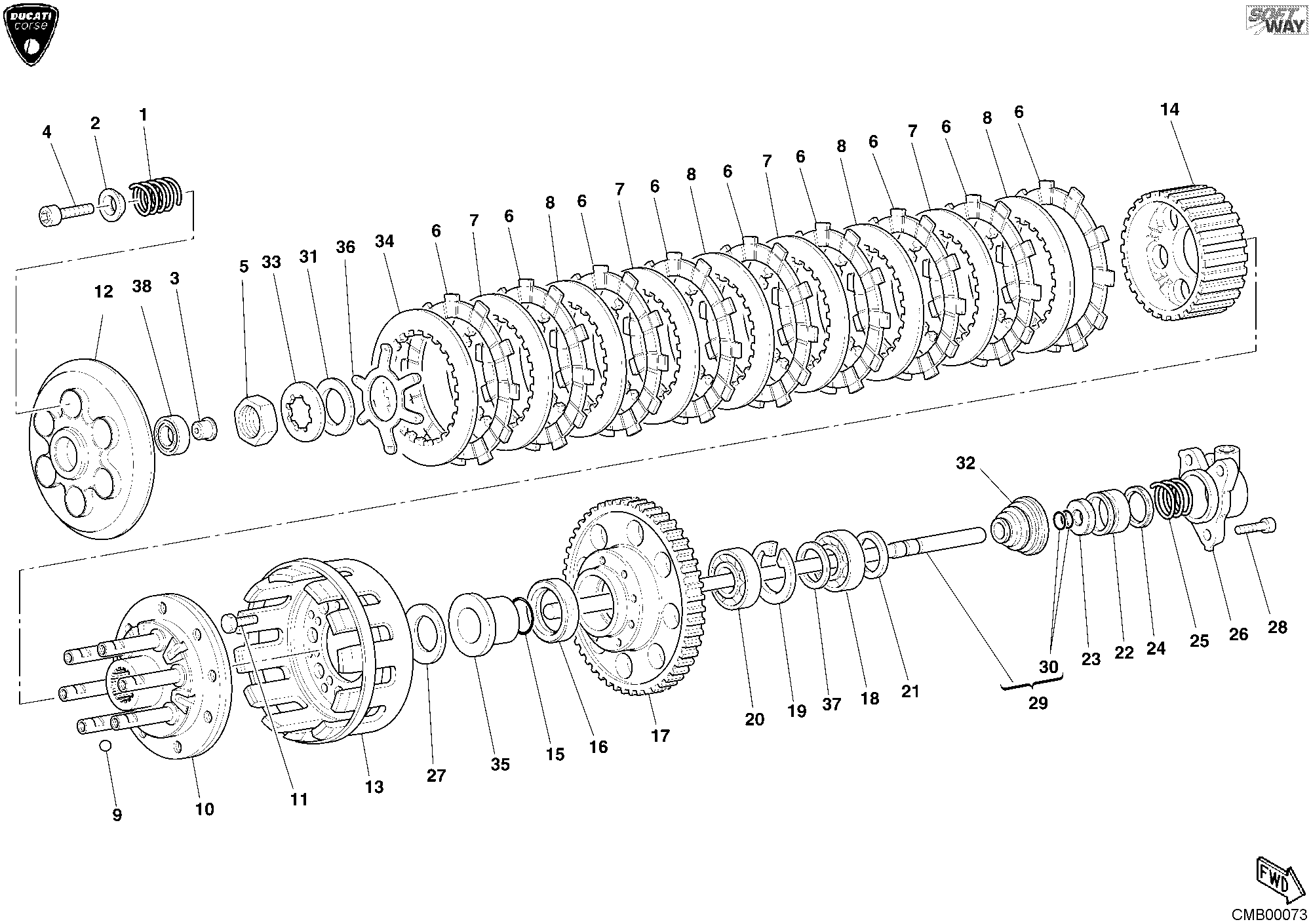

38 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 79710011A | Ressort embrayage | 6 |
| 2 | 84110341A | Cuvette | 6 |
| 3 | 81810081F | Axe commande embrayage | 1 |
| 4 | 77150432B | Vis M5X20 | 6 |
| 5 | 75010071A | Ecrou | 1 |
| 6 | 19110241A | Disque embrayage menant | 9 |
| 7 | 066116530 | Disque embrayage entraine 1,5 mm | 4 |
| 8 | 067516530 | Disque embrayage entraine bombe' | 4 |
| 9 | 84740041A | Bille | 6 |
| 10 | 16020741A | Bride | 1 |
| 11 | 706108120 | Vis M8X20 | 8 |
| 12 | 19410121A | Disque de poussee embrayage | 1 |
| 13 | 19810245A | Cloche embrayage | 1 |
| 14 | 19610171A | Tambour embrayage | 1 |
| 15 | 938232087 | Joint torique | 1 |
| 16 | 93040351A | Bague D'Etancheite 35X47X7 | 1 |
| 17 | 17020271A | Cloche embrayage complète Z32/59 | 1 |
| 18 | 751132566 | Roulement à billes 6005 | 1 |
| 19 | 066088628 | Circlip | 1 |
| 20 | 70240171A | Roulement 25X30X17 | 1 |
| 21 | 066016145 | Entretoise 25.2X33.7X2.8 | 1 |
| 22 | 19510024A | Piston | 1 |
| 23 | 937850822 | Bague D'Etancheite | 1 |
| 24 | 93040091A | Bague D'Etancheite | 1 |
| 25 | 79910121A | Ressort | 1 |
| 26 | 23610141A | Capuchon embrayage | 1 |
| 27 | 79910512A | Belleville | 1 |
| 28 | 77940171A | Vis | 3 |
| 29 | 11720501A | Tige de commande embrayage | 1 |
| 30 | 938232018 | Joint torique | 2 |
| 31 | 71310961B | Entretoise | 1 |
| 32 | 67210061A | Protecteur tige | 1 |
| 33 | 85110041A | Rondelle blocage | 1 |
| 34 | 19010011A | Disque embrayage entraine 2 mm | 1 |
| 35 | 71310951A | Entretoise | 1 |
| 36 | 79910661B | Ressort | 1 |
| 37 | 71310701A | Entretoise | 1 |
| 38 | 70240691A | Roulement | 1 |
