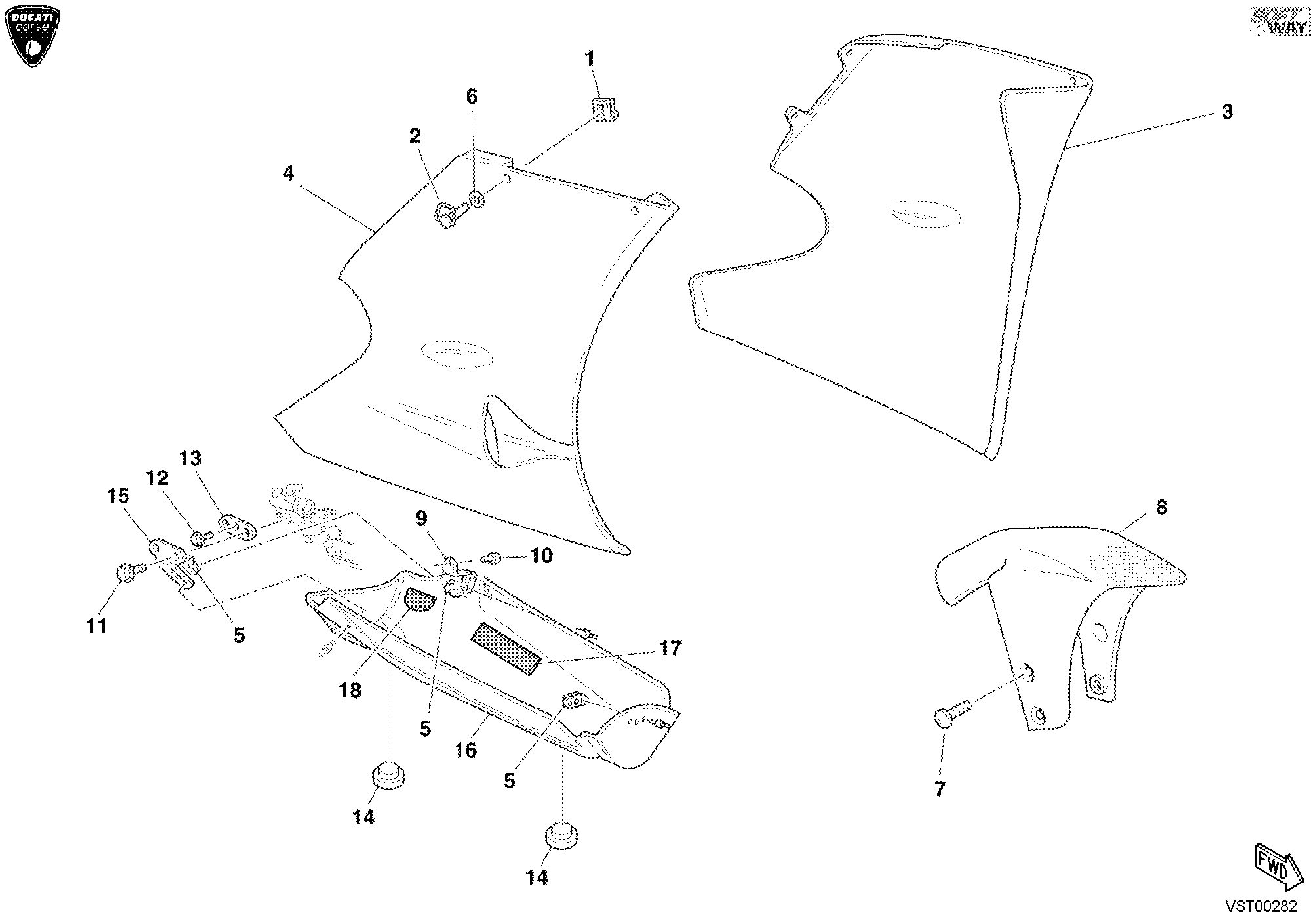

18 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 85040191A | Fixage rapide | 12 |
| 2 | 85040251A | Pivot | 12 |
| 3 | 48030971C | Carene gauche | 1 |
| 4 | 48030961C | Carene droite | 1 |
| 5 | 85040291A | Fixation rapide | 3 |
| 6 | 85610421A | Rondelle en nylon 6X12X0,5 | 9 |
| 7 | 77940311A | Vis | 2 |
| 8 | 56410281A | Garde-Boue avant | 1 |
| 9 | 82711471A | Plaquette gauche | 1 |
| 10 | 77940361A | Vis | 1 |
| 11 | 77940301A | Vis | 2 |
| 12 | 77940301A | Vis | 1 |
| 13 | 82711631A | Plaquette | 1 |
| 14 | 87240191A | Bouchon | 2 |
| 15 | 82711461A | Plaquette droite | 1 |
| 16 | 48030982A | Carene inférieure | 1 |
| 17 | 46011511A | Protection | 1 |
| 18 | 46011501A | Protection | 2 |
