Pincez pour zoomer · touchez une pièce

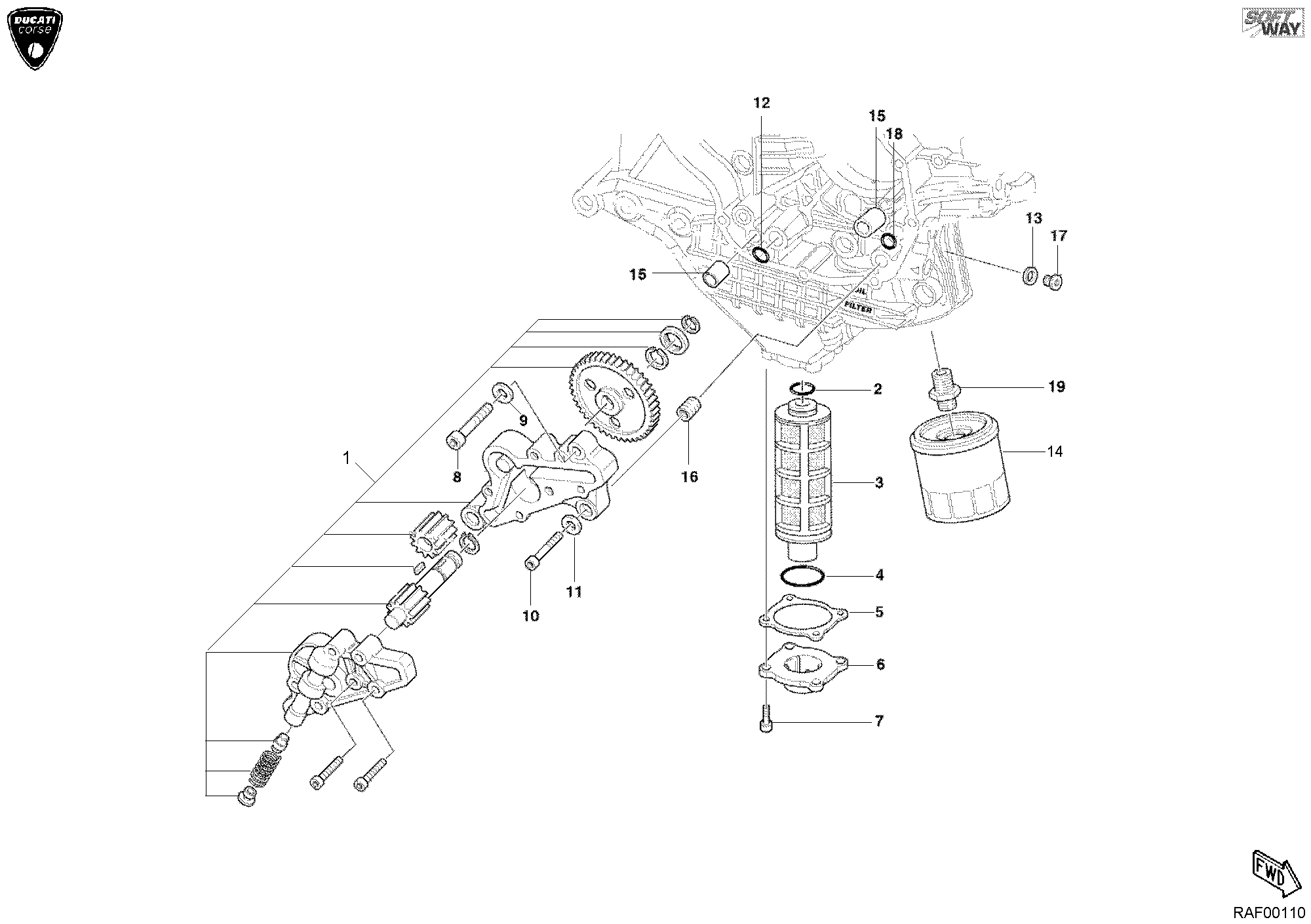

19 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 17420262A | Pompe à huile complète | 1 |
| 2 | 88640331A | Joint torique 17,96X2,62 | 1 |
| 3 | 89410141A | Filtre à huile à filet | 1 |
| 4 | 88640341A | Joint torique 37.77X2.62 | 1 |
| 5 | 78810651A | Joint | 1 |
| 6 | 24010251A | Couvercle | 1 |
| 7 | 77940172A | Vis | 4 |
| 8 | 77940191A | Vis | 1 |
| 9 | 46240376A | Rondelle elastique 6Mm Din137B | 1 |
| 10 | 77940271A | Vis | 2 |
| 11 | 85310021A | Rondelle elastique 8 mm | 2 |
| 12 | 88640371A | Joint torique | 1 |
| 13 | 85211951A | Joint 10,5X17X2 | 1 |
| 14 | 44440051A | Element, filtre à huile | 1 |
| 15 | 075949280 | Douille référence | 2 |
| 16 | 067049310 | Douille | 1 |
| 17 | 77911621A | Bouchon fileté | 1 |
| 18 | 938270114 | Joint torique | 1 |
| 19 | 067049910 | Support filtre huile | 1 |
