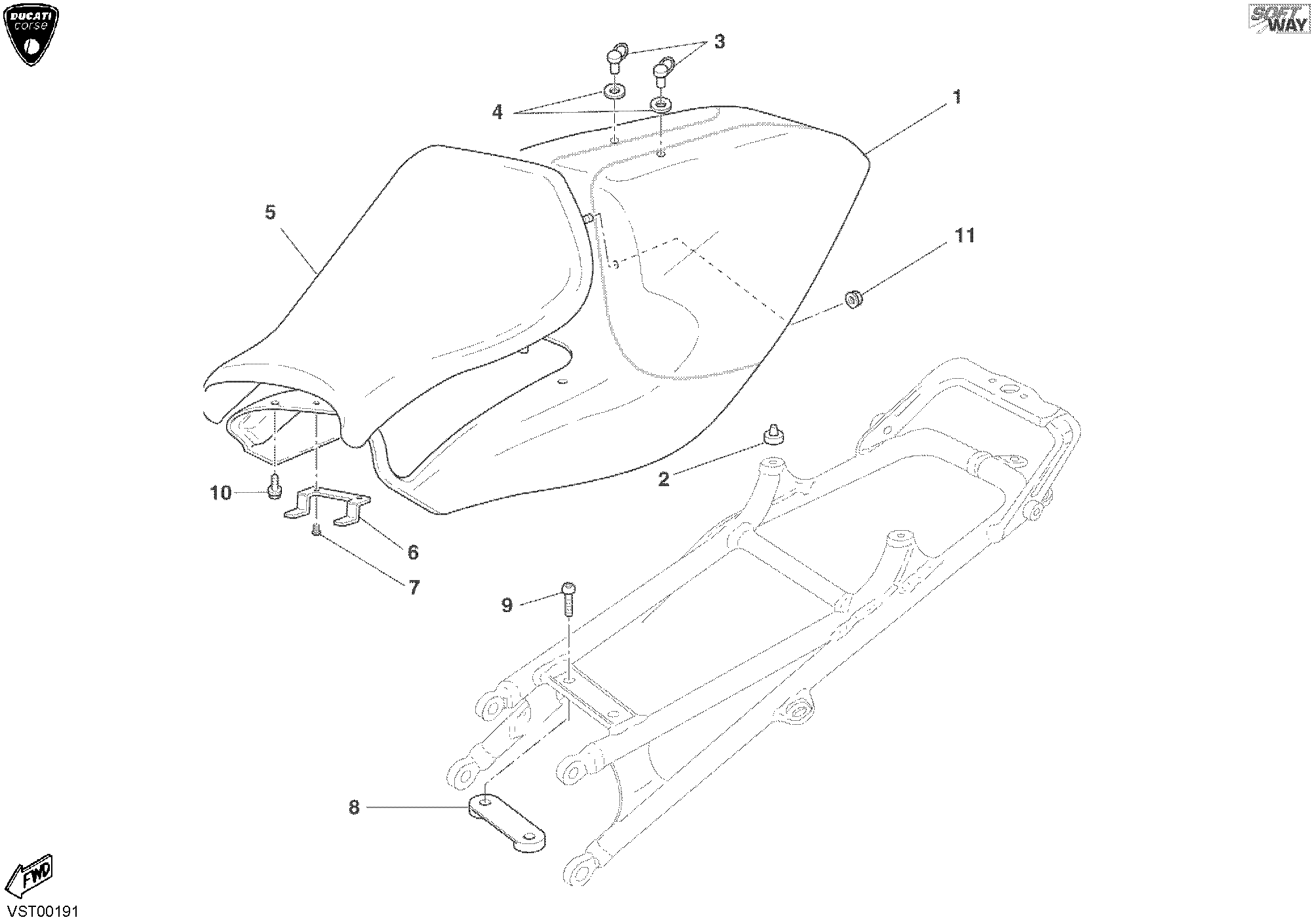

12 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 48330301A | Queue de carénage | 1 |
| 2 | 86610611A | Tampon caoutchouc | 4 |
| 3 | 85040231A | Pivot | 2 |
| 3 | 85040251A | Pivot | 2 |
| 4 | 85610421A | Rondelle en nylon 6X12X0,5 | 2 |
| 5 | 59620261A | Selle | 1 |
| 6 | 82712352A | Plaque | 1 |
| 7 | 77940301A | Vis | 2 |
| 8 | 82712533A | Plaquette | 1 |
| 9 | 77940671A | Vis | 2 |
| 10 | 77940071A | Vis | 2 |
| 11 | 74840041A | Ecrou | 2 |
