Pincez pour zoomer · touchez une pièce

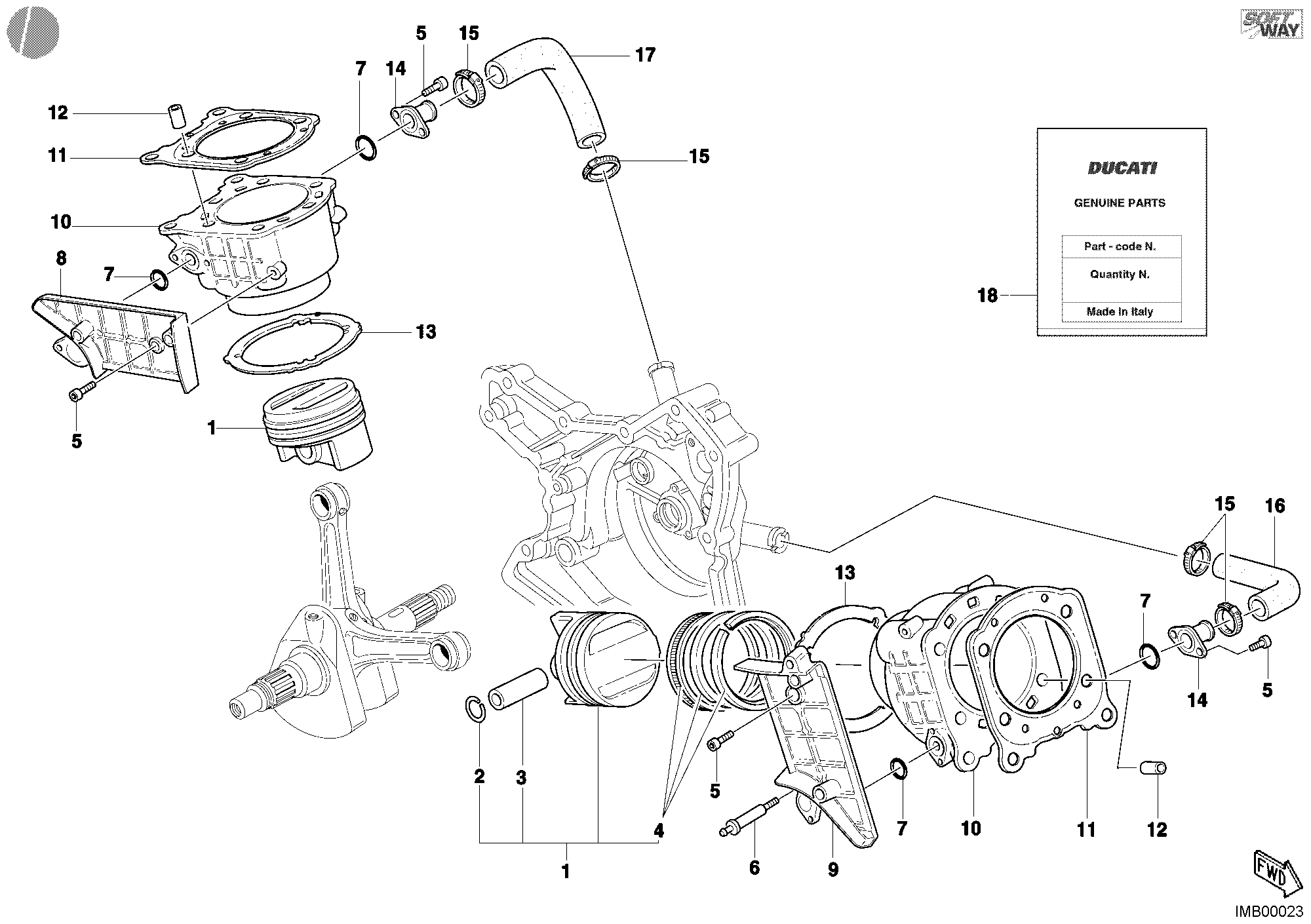

18 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 12220641A | Piston complet | 2 |
| 2 | 12110791A | Bague elastique Bloque-Axe | 4 |
| 3 | 12110782A | Axe de piston | 2 |
| 4 | 12120311A | Jeu segments | 2 |
| 5 | 60N107335 | Vis tcei M6X1.00X16 | 9 |
| 6 | 77912011A | Colonne | 1 |
| 7 | 88650111A | Joint torique | 4 |
| 8 | 24711201A | Couvercle intérieur courroie | 1 |
| 9 | 24711551A | Couvercle | 1 |
| 10 | 12020832A | Cylindre complet | 2 |
| 11 | 78610552A | Joint coulasse | 2 |
| 12 | 71110932A | Goujon de référence | 4 |
| 13 | 78610561A | Joint base cylindre 0,4 mm | 2 |
| 14 | 81410811A | Raccord entree eau auxcylindres | 2 |
| 15 | 74140021A | Collier | 4 |
| 16 | 80010081A | Tuyau entree eau horizontal | 1 |
| 17 | 80010071A | Tuyau entree eau verical | 1 |
| 18 | 79120281A | Jeu de joints | 1 |
