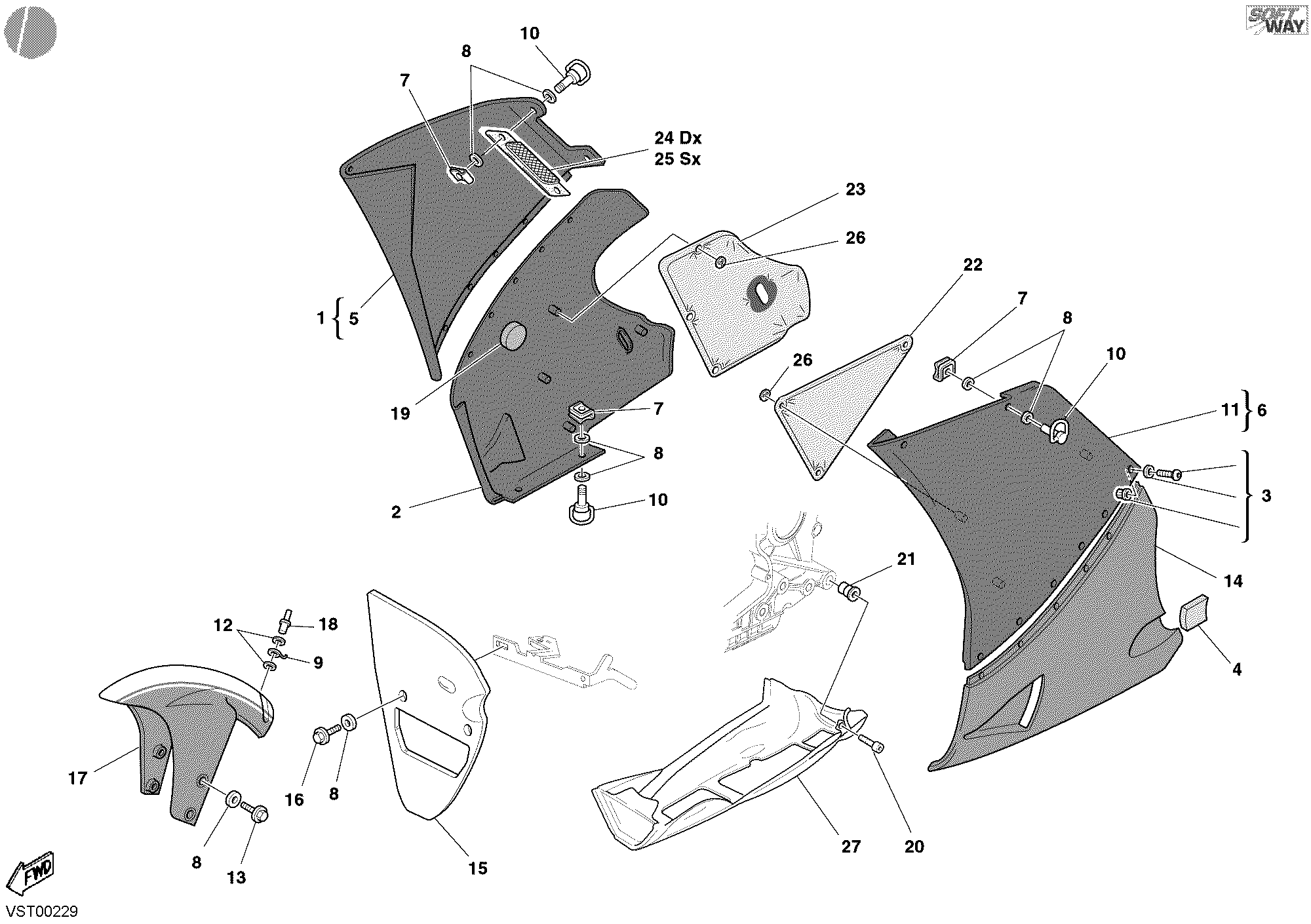

31 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 48011271AJ | Demi-Carene supérieur droite | 1 |
| 2 | 48011281AJ | Demi-Carene inférieur droite | 1 |
| 2 | 48031161A | Demi-Carene inférieur droite | 1 |
| 3 | 69920721A | Jeu Vis-Ecrou | 14 |
| 4 | 46010671A | Panneau | 3 |
| 5 | 48011111A | Demi-Carene supérieur droite | 1 |
| 6 | 48011261AJ | Demi-Carene supérieure gauche | 1 |
| 7 | 85040191A | Fixage rapide | 14 |
| 8 | 85610421A | Rondelle en nylon 6X12X0,5 | 26 |
| 9 | 85010031A | Agrafe | 1 |
| 10 | 85040231A | Pivot | 10 |
| 11 | 48011121A | Demi-Carene supérieure gauche | 1 |
| 12 | 85210751A | Rondelle | 2 |
| 13 | 77250231A | Vis M6X20 | 4 |
| 14 | 48011251AJ | Demi-Carene inférieur gauche | 1 |
| 14 | 48031171A | Demi-Carene inférieur gauche | 1 |
| 15 | 48410401AJ | Convoyeur D'Air | 1 |
| 15 | 48430431A | Convoyeur D'Air | 1 |
| 16 | 77250251A | Vis M6X10 | 2 |
| 17 | 56410381AJ | Garde-Boue avant | 1 |
| 17 | 56430181A | Garde-Boue avant sans peinture | 1 |
| 18 | 73640131B | Rivet arrachage | 1 |
| 19 | 76410171A | Joint en caoutchouc Anti-Vibration | 1 |
| 20 | 77210171A | Vis special | 1 |
| 21 | 71040021A | Insert | 1 |
| 22 | 48610571A | Panneau gauche | 1 |
| 23 | 48610581A | Panneau droit | 1 |
| 24 | 46011061B | Grille droit | 1 |
| 25 | 46011051B | Grille gauche | 1 |
| 26 | 85040441A | Fixation rapide | 12 |
| 27 | 48011241A | Carene inférieure | 1 |
