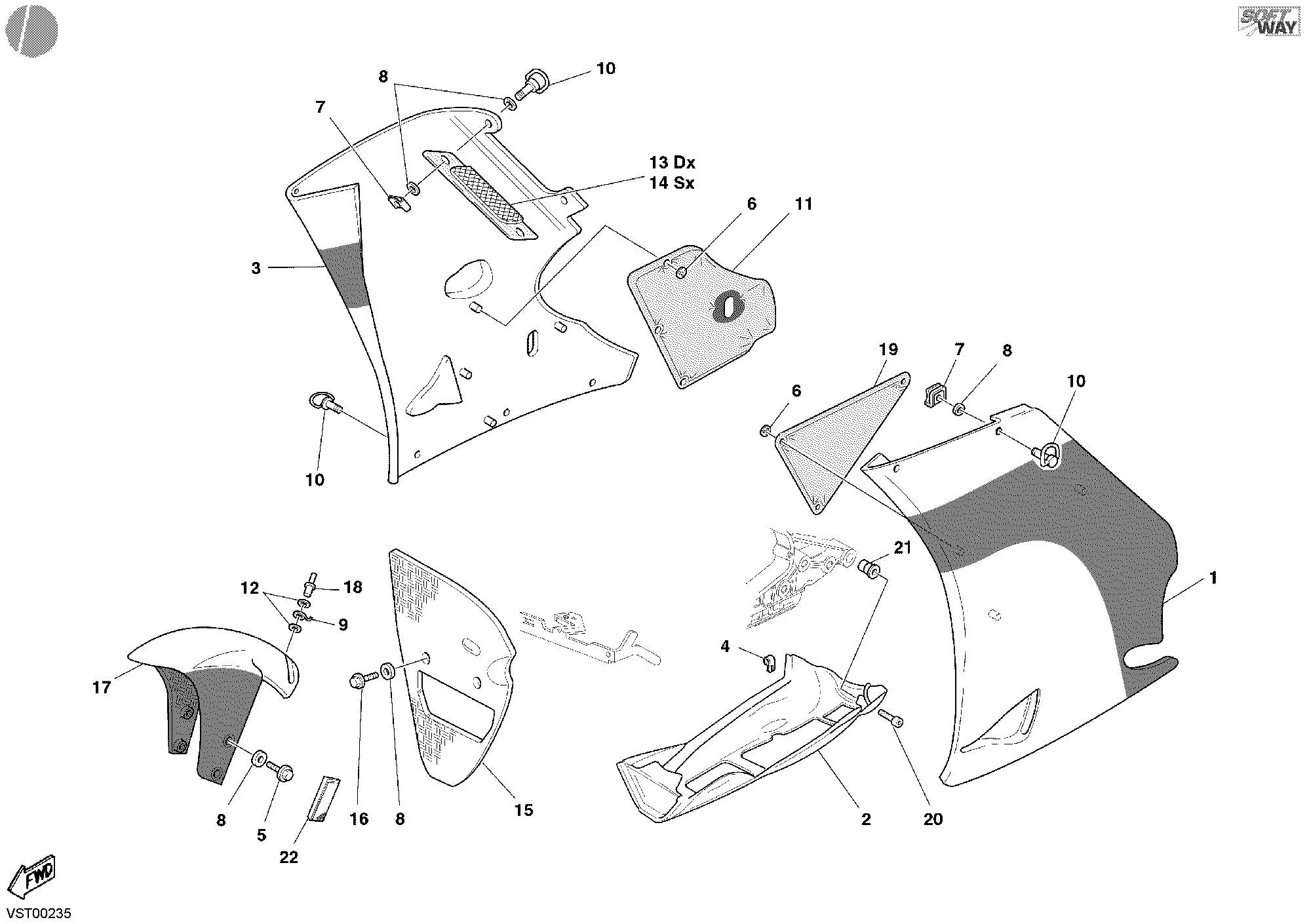

22 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 48010951AH | Carene gauche | 1 |
| 2 | 48010931A | Carene inférieure | 1 |
| 3 | 48010941AH | Carene droite | 1 |
| 4 | 85040371A | Fixation rapide | 8 |
| 5 | 000062726 | Vis tef M6X1.00X14 ch8 | 4 |
| 6 | 85040441A | Fixation rapide | 10 |
| 7 | 85040191A | Fixage rapide | 14 |
| 8 | 85610421A | Rondelle en nylon 6X12X0,5 | 26 |
| 9 | 85010031A | Agrafe | 1 |
| 10 | 85040231A | Pivot | 16 |
| 11 | 48610581A | Panneau droit | 1 |
| 12 | 85210751A | Rondelle | 2 |
| 13 | 46011061A | Filet | 1 |
| 14 | 46011051A | Filet | 1 |
| 15 | 48410371A | Convoyeur D'Air | 1 |
| 16 | 77250251A | Vis M6X10 | 2 |
| 17 | 56410181BH | Garde-Boue avant | 1 |
| 18 | 73640131B | Rivet arrachage | 1 |
| 19 | 48610571A | Panneau gauche | 1 |
| 20 | 77210171A | Vis special | 1 |
| 21 | 71040021A | Insert | 1 |
| 22 | 52910081AB | Catadioptre latéral | 2 |
