Pincez pour zoomer · touchez une pièce

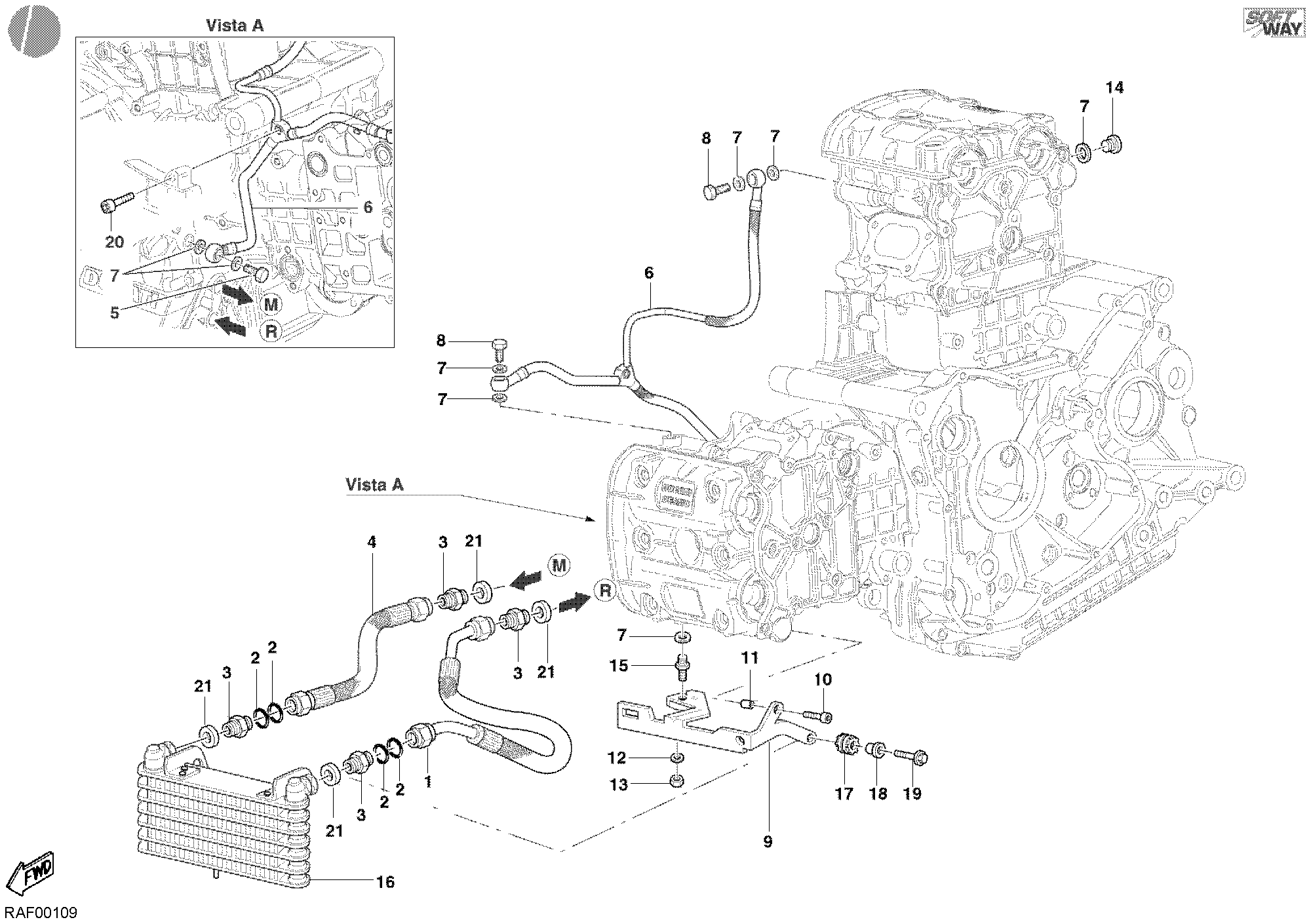

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 54910181C | Tuyau | 1 |
| 2 | 88650151A | Joint torique 8X1 | 4 |
| 3 | 81510221A | Raccord tuyau M14X1.5 | 4 |
| 4 | 54910171C | Tuyau de refoulement huile | 1 |
| 5 | 78110032A | Vis speciale M10X1 | 1 |
| 6 | 87510481A | Tuyau | 1 |
| 7 | 42020010A | Joint en cuivre 11.9X8.2X2 | 8 |
| 8 | 77911651A | Vis special | 2 |
| 9 | 82912801B | Support radiateur | 1 |
| 10 | 60N102510 | Vis tête hexagonale creuse M6X25 | 1 |
| 11 | 067549540 | Entretoise | 1 |
| 12 | 734406N01 | Rondelle | 1 |
| 13 | 800044240 | Écrou autobloquant bride M6X1,00 | 1 |
| 14 | 78050011A | Bouchon | 1 |
| 15 | 77912151A | Vis special | 1 |
| 16 | 54840391A | Radiateur à huile | 1 |
| 17 | 76410221A | Joint en caoutchouc Anti-Vibration | 2 |
| 18 | 000062652 | Entretoise | 1 |
| 19 | 000062729 | Vis te M6X1.00X25 ch8 | 1 |
| 20 | 60N107330 | Vis tcei M5X0,8X16 | 1 |
| 21 | 42020064A | Joint aluminium | 4 |
