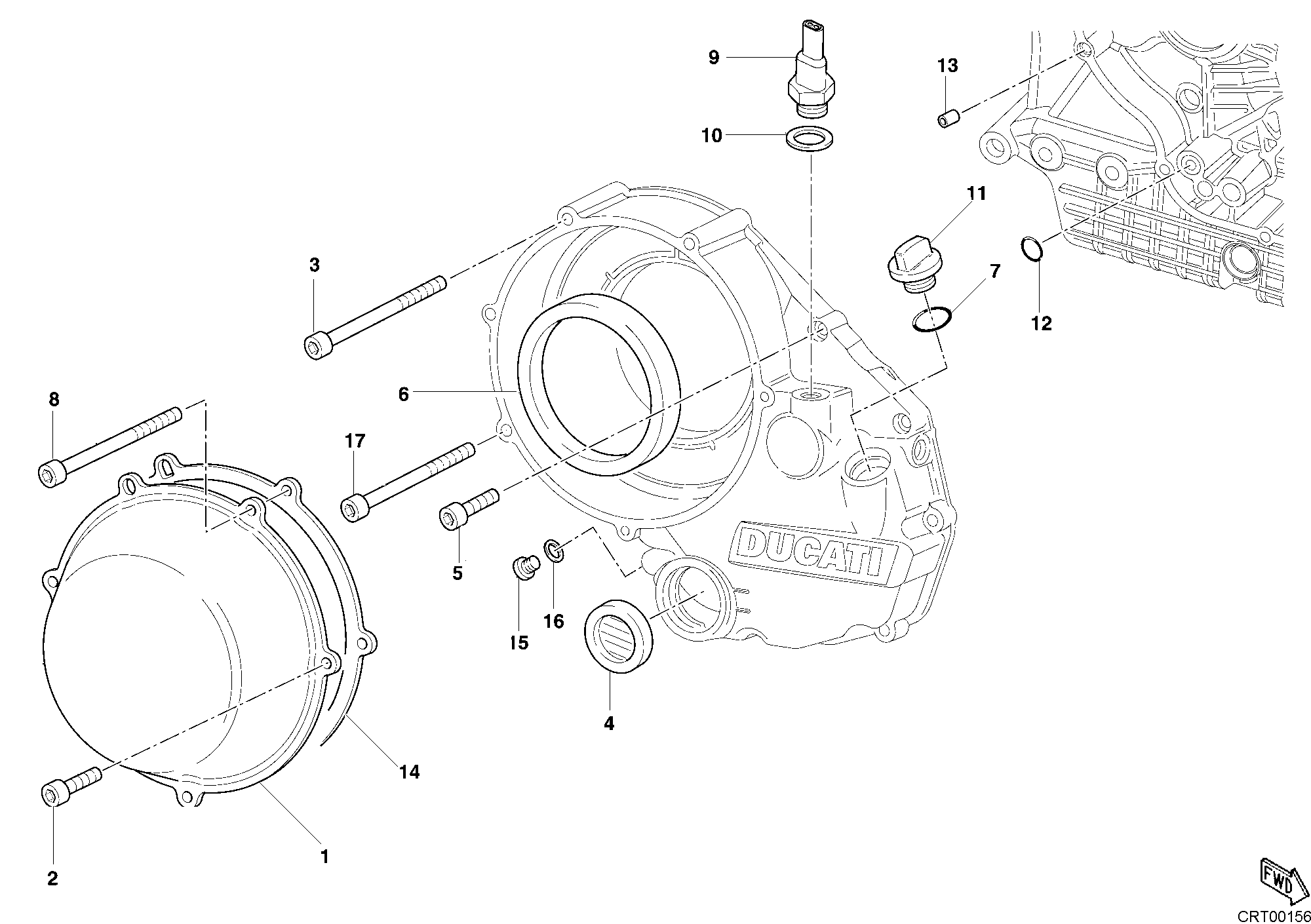

17 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24310251AD | Couvercle embrayage extérieur | 1 |
| 2 | 77150672B | Vis | 2 |
| 3 | 77150782B | Vis M6X65 | 1 |
| 4 | 25440011A | Hubolt niveau huile | 1 |
| 5 | 60N102510 | Vis tête hexagonale creuse M6X25 | 6 |
| 6 | 93040341A | Bague D'Etancheite 75X95X12 | 1 |
| 7 | 938232082 | Joint torique | 1 |
| 8 | 77150792B | Vis | 2 |
| 9 | 53940301A | Bulbe de pression D'Huile | 1 |
| 10 | 85211951A | Joint 10,5X17X2 | 1 |
| 11 | 89310051A | Bouchon remplacement huile | 1 |
| 12 | 938270114 | Joint torique | 1 |
| 13 | 040049240 | Goujon de référence | 1 |
| 14 | 78810521A | Garniture couvercle embrayage | 1 |
| 15 | 78050011A | Bouchon | 1 |
| 16 | 42020010A | Joint en cuivre 11.9X8.2X2 | 1 |
| 17 | 41760759A | Vis | 1 |
