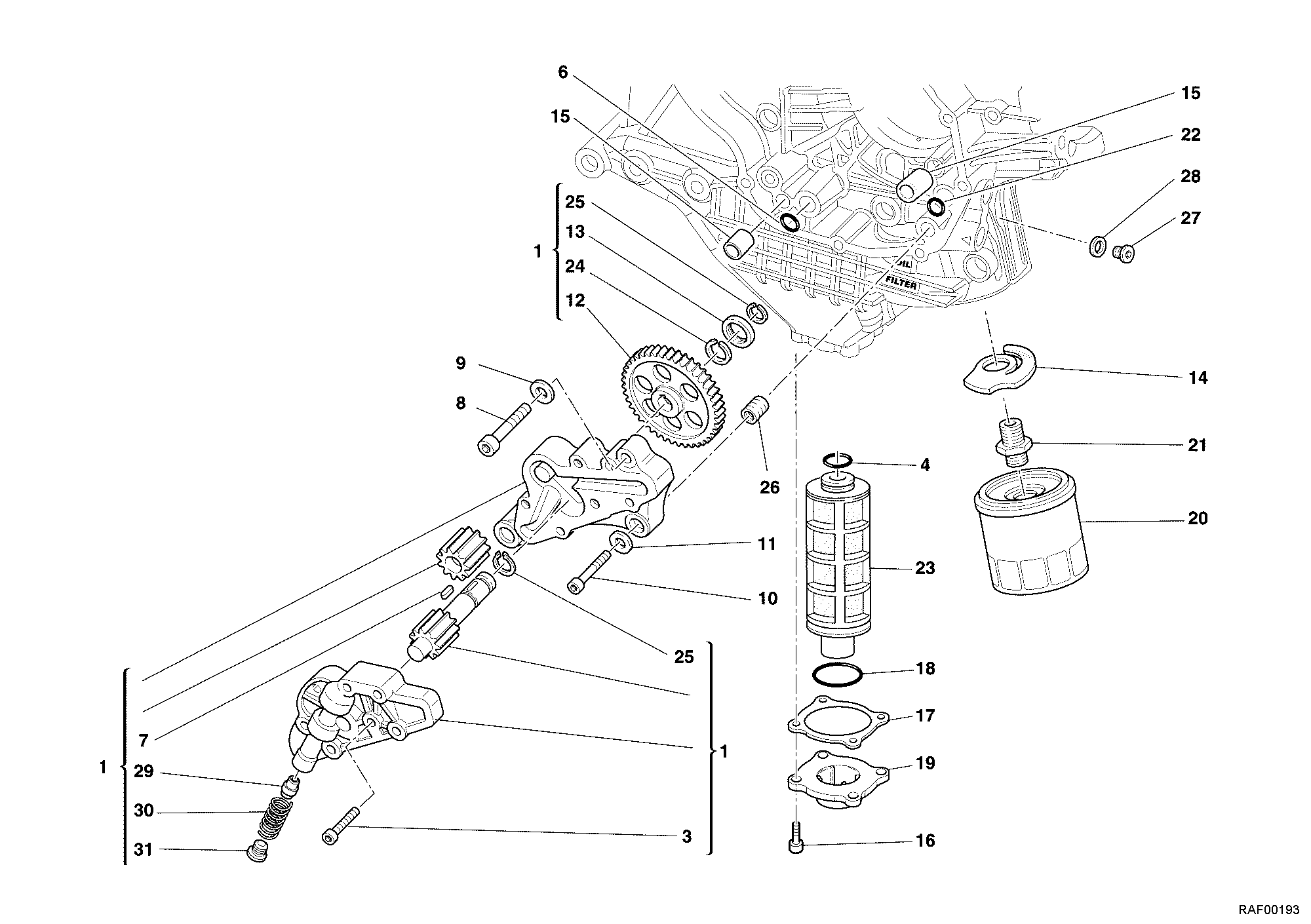

29 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 17420256A | Pompe à huile complète | 1 |
| 3 | 77350698B | Vis tceir M6X25 | 6 |
| 4 | 88640331A | Joint torique 17,96X2,62 | 1 |
| 6 | 88640371A | Joint torique | 1 |
| 7 | 68010011B | Clé woodruff 4X4X8 | 1 |
| 8 | 77151298B | Vis tcei M8X40 | 2 |
| 9 | 85310021A | Rondelle elastique 8 mm | 2 |
| 10 | 77150698B | Vis tcei M6X25 | 1 |
| 11 | 85310041A | Rondelle elastique 6 mm | 1 |
| 12 | 17410252A | Engrenage pompe huile | 1 |
| 13 | 71010011A | Entretoise | 1 |
| 14 | 79920772A | Ressort By-Pass | 1 |
| 15 | 075949280 | Douille référence | 2 |
| 16 | 77150678B | Vis tcei M6X16 | 4 |
| 17 | 78810651A | Joint | 1 |
| 18 | 88640341A | Joint torique 37.77X2.62 | 1 |
| 19 | 24010251A | Couvercle | 1 |
| 20 | 44440034A | Filtre à huile | 1 |
| 21 | 067049910 | Support filtre huile | 1 |
| 22 | 938270114 | Joint torique | 1 |
| 23 | 89410141A | Filtre à huile à filet | 1 |
| 24 | 88440421A | Anneau arrêt | 1 |
| 25 | 88450361A | Circlip | 2 |
| 26 | 067049310 | Douille | 1 |
| 27 | 77911622A | Vis tcei M10X1.5X16 | 1 |
| 28 | 85211951A | Joint 10,5X17X2 | 1 |
| 29 | 59310181A | Soupape By-Pass | 1 |
| 30 | 79910551A | Ressort By-Pass | 1 |
| 31 | 78010181A | Bouchon By-Pass | 1 |
