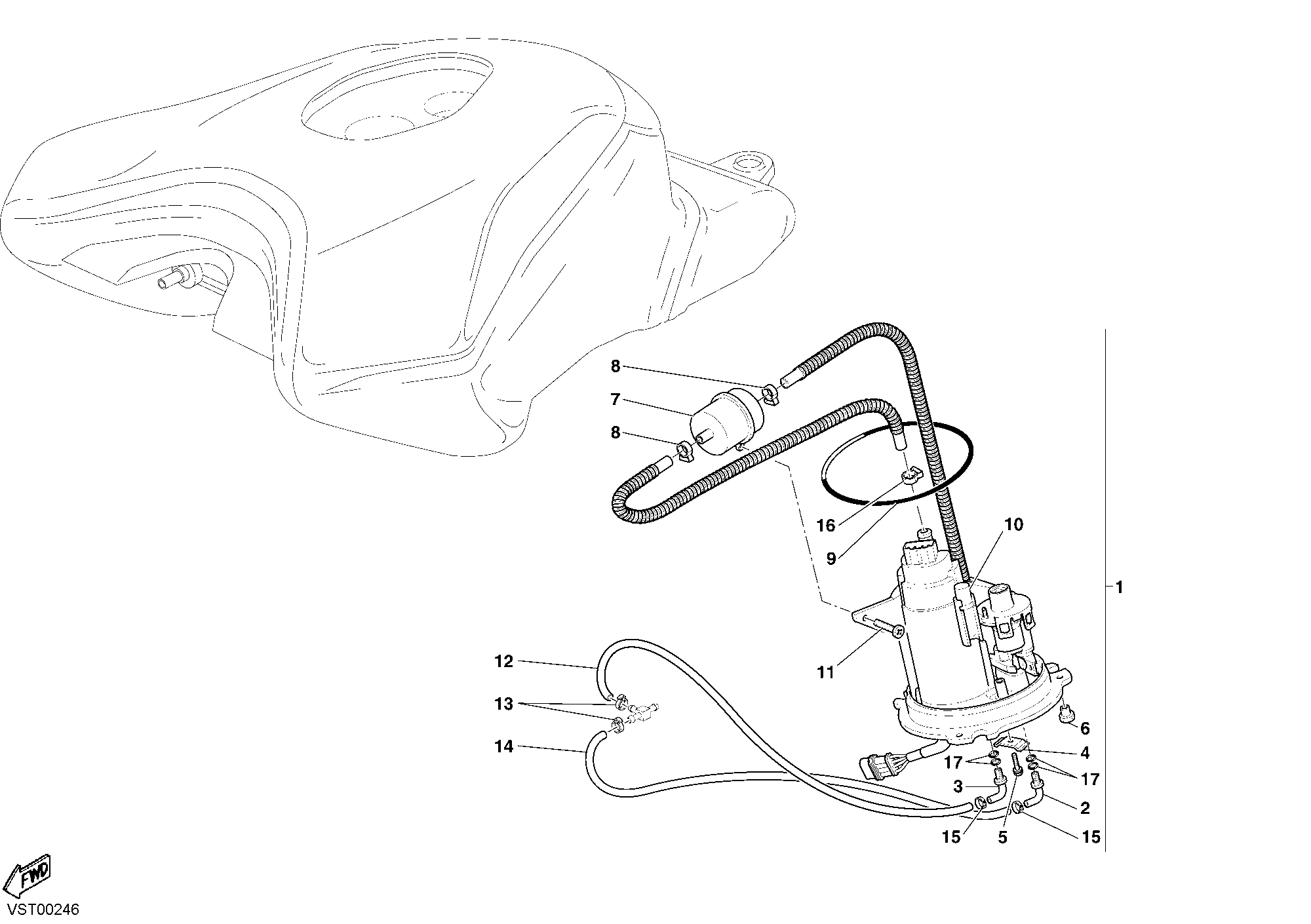

17 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 16023621A | Pompe à carburant | 1 |
| 2 | 81411361A | Raccord | 1 |
| 3 | 81411371A | Raccord | 1 |
| 4 | 82712131A | Plaquette | 1 |
| 5 | 8H0067545 | Vis te M6X1.00X12 ch8 | 1 |
| 6 | 75011151A | Ecrou | 3 |
| 7 | 42540101A | Filtre carburant | 1 |
| 8 | 74140931A | Collier | 3 |
| 9 | 88650331A | Joint torique | 1 |
| 10 | 55240481A | Thermistor | 1 |
| 11 | 77450061A | Vis taraud | 1 |
| 12 | 59011991A | Tuyau retour du carburant | 1 |
| 13 | 28740241B | Collier click 16.8mm | 2 |
| 14 | 59011981A | Tuyau refoulement essence | 1 |
| 15 | 74140641A | Collier | 2 |
| 16 | 74140921A | Collier | 1 |
| 17 | 88640421A | Joint torique 13.5-9.5X2 | 4 |
