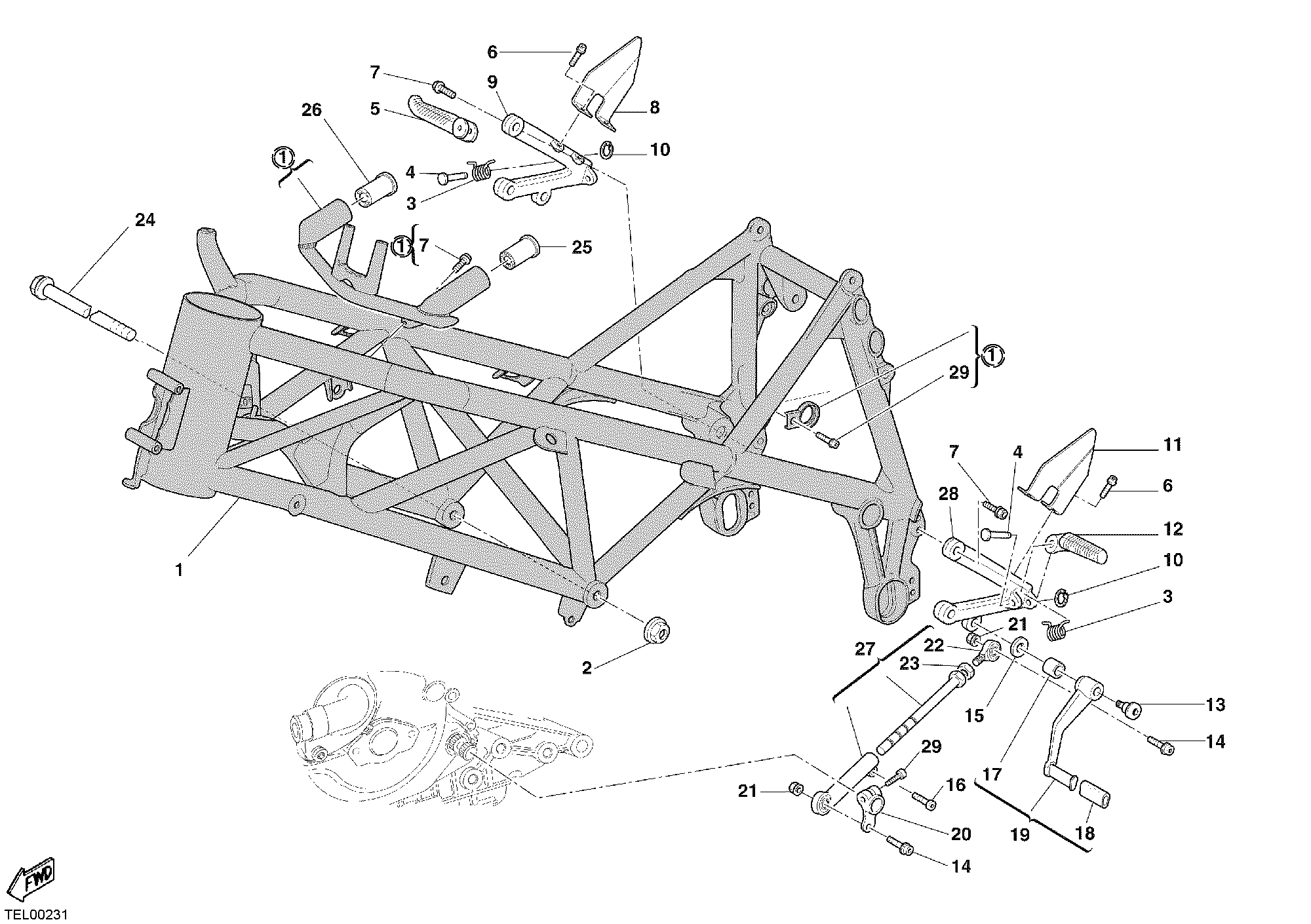

29 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47021782AW | Cadre rouge | 1 |
| 2 | 75010621A | Ecrou | 2 |
| 3 | 79911661A | Ressort Repose-Pieds | 2 |
| 4 | 82110511AB | Pivot Repose-Pieds | 2 |
| 5 | 46410061A | Repose-Pieds avant droit | 1 |
| 6 | 77156378B | Vis tceif M5X8 | 4 |
| 7 | 77157238B | Vis tceif M8X20 | 6 |
| 8 | 24711911A | Protection pied droit | 1 |
| 9 | 82410831A | Support Repose-Pieds avant droit | 1 |
| 10 | 88450031A | Circlip benzing din 6799 | 2 |
| 11 | 24711921A | Protection pied gauche | 1 |
| 12 | 46410051A | Repose-Pieds avant gauche | 1 |
| 13 | 82111701A | Pivot | 1 |
| 14 | 77156678B | Vis tceif M6X20 | 2 |
| 15 | 85211511A | Rondelle | 1 |
| 16 | 77156658B | Vis tceif M6X16 | 1 |
| 17 | 000059056 | Douille | 1 |
| 18 | 76410112A | Couvre-Pedale | 1 |
| 19 | 45620331A | Pédale changement vitesse | 1 |
| 20 | 45610062A | Bielle pedal vitesse | 1 |
| 21 | 74940041A | Écrou autobloquant M6 | 2 |
| 22 | 84850021A | Joint à rotule droit | 1 |
| 23 | 74750031A | Écrou M6 | 1 |
| 24 | 77912131A | Vis | 2 |
| 25 | 76410511A | Caoutchouc | 1 |
| 26 | 76410501A | Caoutchouc | 1 |
| 27 | 11720341B | Tige commande sélecteur | 1 |
| 28 | 82410841A | Support Repose-Pieds avant gauche | 1 |
| 29 | 77156668B | Vis tceif M6X18 | 2 |
