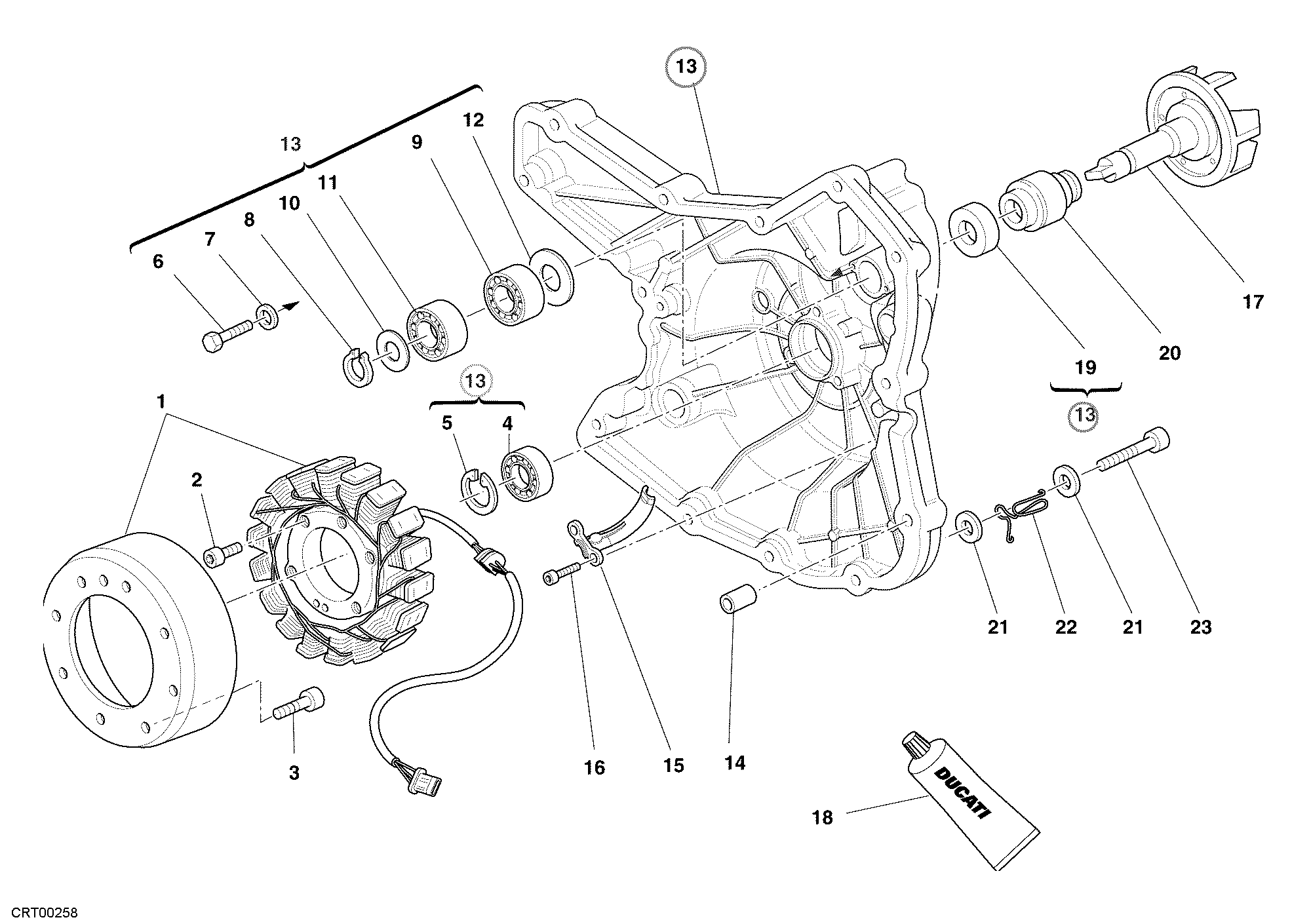

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 26420172A | Alternateur denso | 1 |
| 2 | 77150732B | Vis M6X40 | 3 |
| 3 | 77940751A | Vis tcce M6X25 | 8 |
| 4 | 70250081A | Roulement à billes 6003 tn9 C3 | 1 |
| 5 | 735033380 | Circlip | 1 |
| 6 | 77052508B | Vis te M6X16 | 2 |
| 7 | 85211721A | Rondelle 6X14.2X1.3 | 2 |
| 8 | 88450111A | Circlip | 1 |
| 9 | 70240102A | Roulement | 1 |
| 10 | 85211141A | Rondelle 10X17X1.8 | 1 |
| 11 | 70240091A | Roulement à billes 6000 | 1 |
| 12 | 71311281B | Entretoise | 1 |
| 13 | 24220543A | Couvercle générateur | 1 |
| 14 | 040049240 | Goujon de référence | 2 |
| 15 | 83012351A | Guide câble | 1 |
| 16 | 77150648B | Vis tcei M6X14 | 2 |
| 17 | 25120081A | Couronne mobile pompe eau | 1 |
| 18 | 942470014 | Colle liquide | 1 |
| 19 | 93050051A | Tenue mecanique | 1 |
| 20 | 93050062B | Tenue mecanique | 1 |
| 21 | 734306N01 | Rondelle | 2 |
| 22 | 88110511A | Passe-Cable | 1 |
| 23 | 60N102511 | Vis tcei M6X1.00X30 | 1 |
