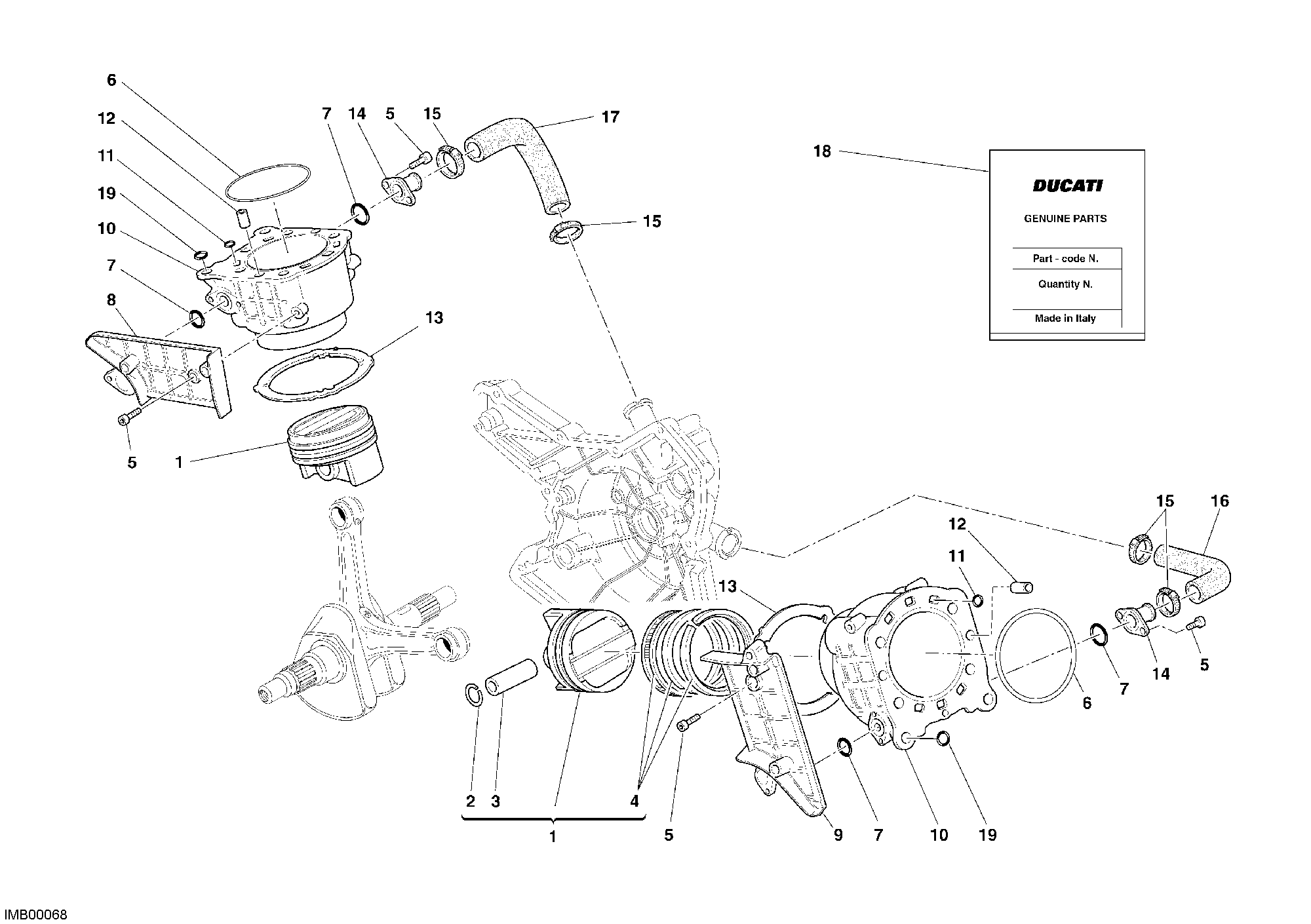

19 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 12221361A | Piston complet | 2 |
| 2 | 12110791A | Bague elastique Bloque-Axe | 4 |
| 3 | 12110781B | Axe de piston | 2 |
| 4 | 12120342A | Jeu segments | 2 |
| 5 | 77150658B | Vis tcei M6X16 | 10 |
| 6 | 93040301A | Joint | 2 |
| 7 | 88650111A | Joint torique | 4 |
| 8 | 24711201A | Couvercle intérieur courroie | 1 |
| 9 | 24711552A | Couvercle intérieur courroie | 1 |
| 10 | 12021131A | Cylindre complet | 2 |
| 11 | 938232050 | Joint torique | 12 |
| 12 | 71110922A | Goujon de référence | 4 |
| 13 | 78610881A | Joint base cylindre 0,4 mm | 2 |
| 14 | 81410811A | Raccord entree eau auxcylindres | 2 |
| 15 | 74140021A | Collier | 4 |
| 16 | 80011231A | Manchon entree eau cylindre horizontal | 1 |
| 17 | 80011221A | Manchon entree eau cylindre vertical | 1 |
| 18 | 79120401A | Jeu de joints | 1 |
| 19 | 938230119 | Joint torique | 4 |
