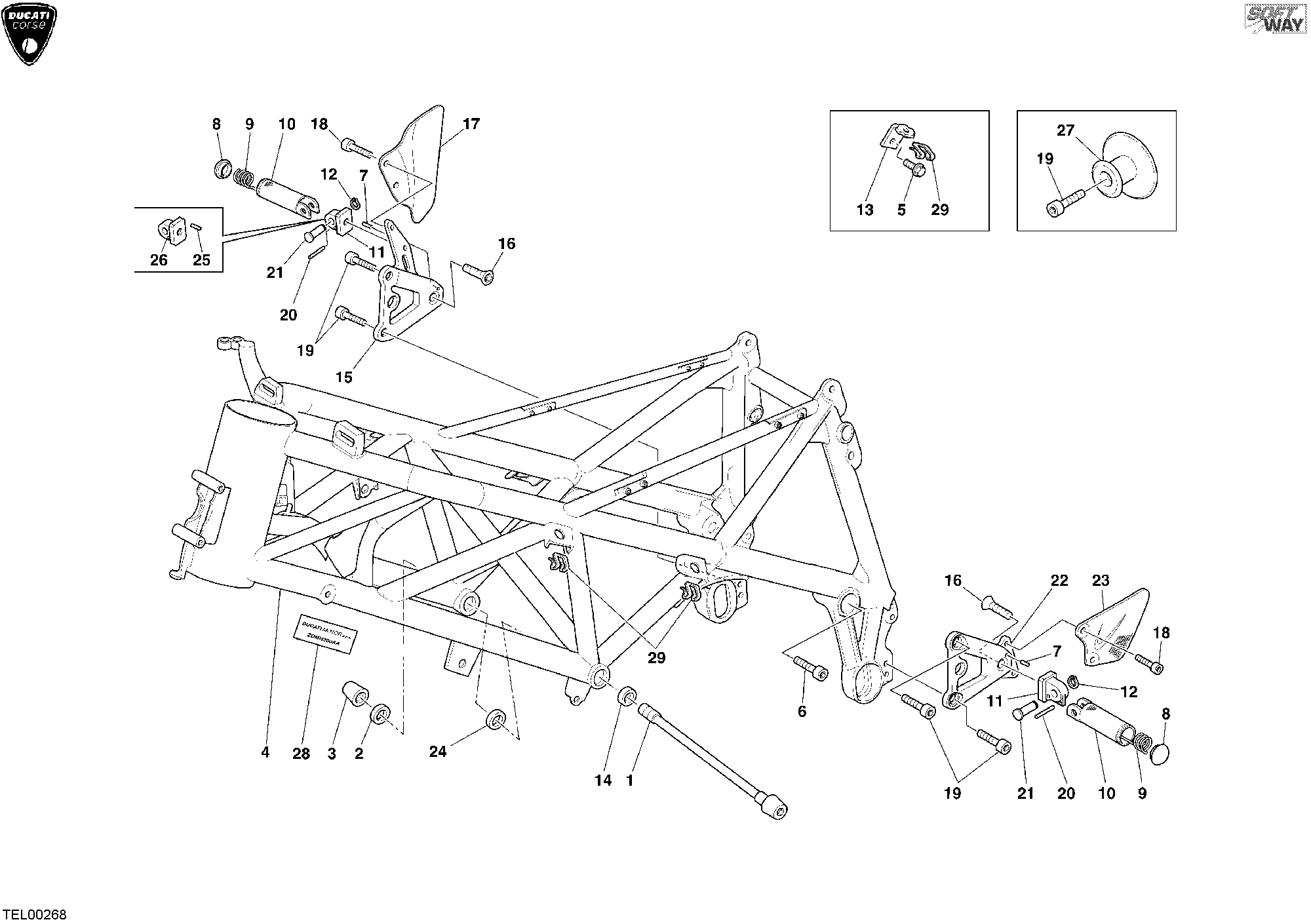

29 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77210251A | Vis support moteur | 2 |
| 2 | 85610661A | Rondelle | 2 |
| 3 | 75010521A | Ecrou | 2 |
| 4 | 47030666C | Cadre | 1 |
| 5 | 77940301A | Vis | 1 |
| 6 | 77940461A | Vis | 8 |
| 7 | 86150081A | Goupille | 4 |
| 8 | 82410551A | Bouchon | 2 |
| 9 | 79911041A | Ressort Repose-Pieds | 2 |
| 10 | 46410302A | Repose-Pieds | 2 |
| 11 | 82410541B | Joint titane | 2 |
| 12 | 735000624 | Circlip | 2 |
| 13 | 82713131A | Plaquette | 1 |
| 14 | 85610671A | Rondelle | 2 |
| 15 | 82410874A | Support Repose-Pieds droit | 1 |
| 16 | 720962125 | Vis | 2 |
| 17 | 82914821A | Protection carbone | 1 |
| 18 | 77940091A | Vis | 4 |
| 19 | 77940271A | Vis | 6 |
| 20 | 46290079A | Goupille elastique | 2 |
| 21 | 77912081A | Pivot Repose-Pieds | 2 |
| 22 | 82410882A | Support Repose-Pieds gauche | 1 |
| 23 | 46011552A | Protection carbone | 1 |
| 24 | 71611131AE | Entretoise épaisseur 2.00 | 1 |
| 25 | 86050041A | Goupille | 1 |
| 26 | 82914972A | Support | 1 |
| 27 | 71312601A | Support | 2 |
| 28 | 43312181A | Plaque D'Inscription | 1 |
| 29 | 85040191A | Fixage rapide | 5 |
