Pincez pour zoomer · touchez une pièce

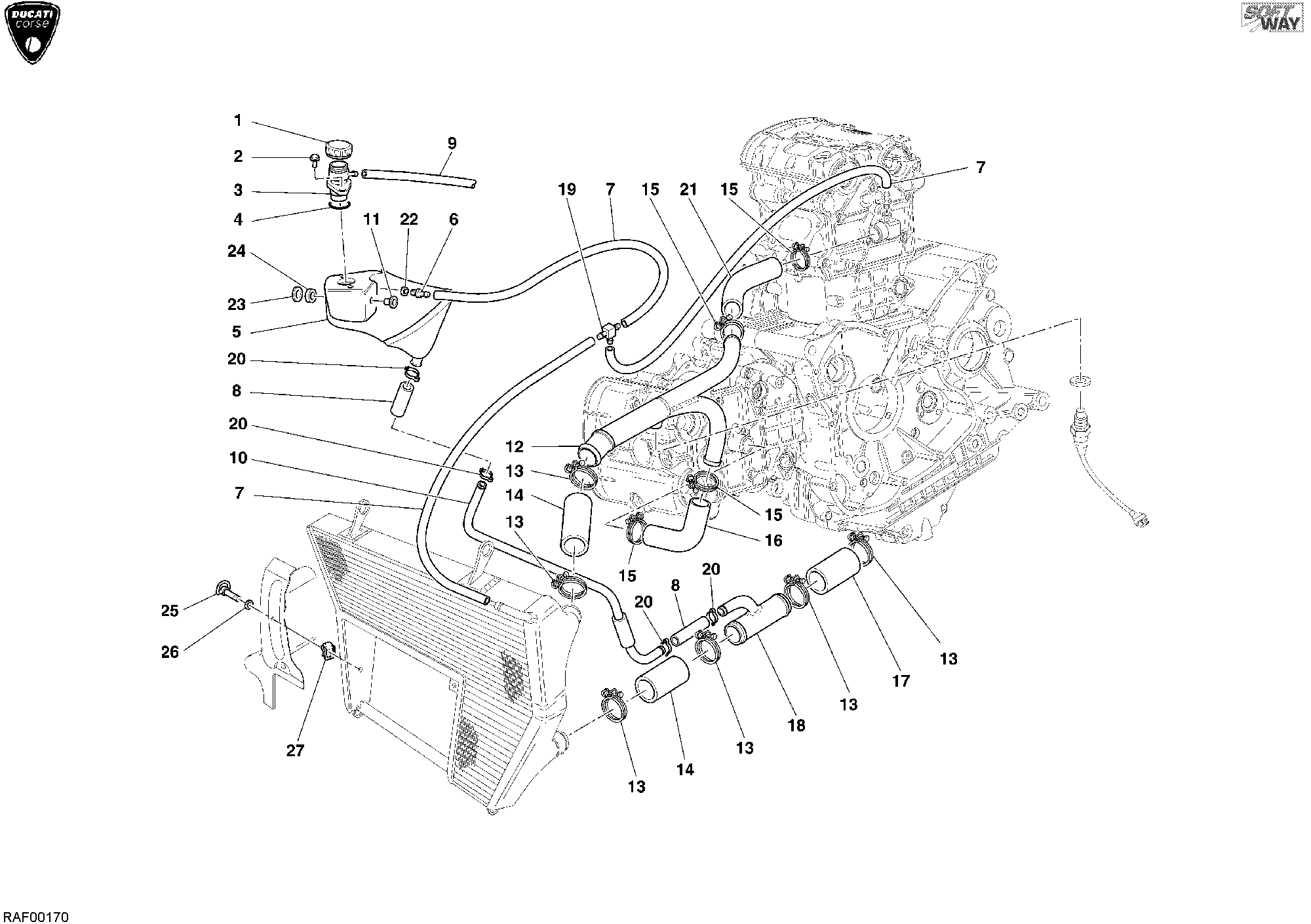

27 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 89310041B | Bouchon | 1 |
| 2 | 77940161A | Vis | 2 |
| 3 | 66810261B | Goulotte | 1 |
| 4 | 938230119 | Joint torique | 1 |
| 5 | 58510232A | Vase expansion | 1 |
| 6 | 000075360 | Raccord | 1 |
| 7 | 59030051A | Not orderable - to be define | 3 |
| 8 | 59040041A | Tuyau | 1 |
| 9 | 59030141A | Not orderable - to be define | 1 |
| 10 | 87710821A | Tuyau | 1 |
| 11 | 000044099 | Entretoise 8X6.2X8.5 | 1 |
| 12 | 87710961A | Tuyau de refoulement eau | 1 |
| 13 | 74140981A | Collier | 6 |
| 14 | 80010761A | Tuyau | 2 |
| 15 | 74140971A | Collier | 4 |
| 16 | 80010741A | Tuyau | 1 |
| 17 | 80010841A | Tuyau | 1 |
| 18 | 87710811B | Tuyau | 1 |
| 19 | 81410641B | Raccord | 1 |
| 20 | 800050442 | Collier | 4 |
| 21 | 80010751A | Tuyau | 1 |
| 22 | 42020007A | Joint en cuivre | 1 |
| 23 | 800056359 | Rondelle 16X6.4X1.5 | 1 |
| 24 | 079772068 | Joint en caoutchouc Anti-Vibration | 1 |
| 25 | 85040231A | Pivot | 1 |
| 26 | 85610421A | Rondelle en nylon 6X12X0,5 | 1 |
| 27 | 85040491A | Fixation rapide | 1 |
