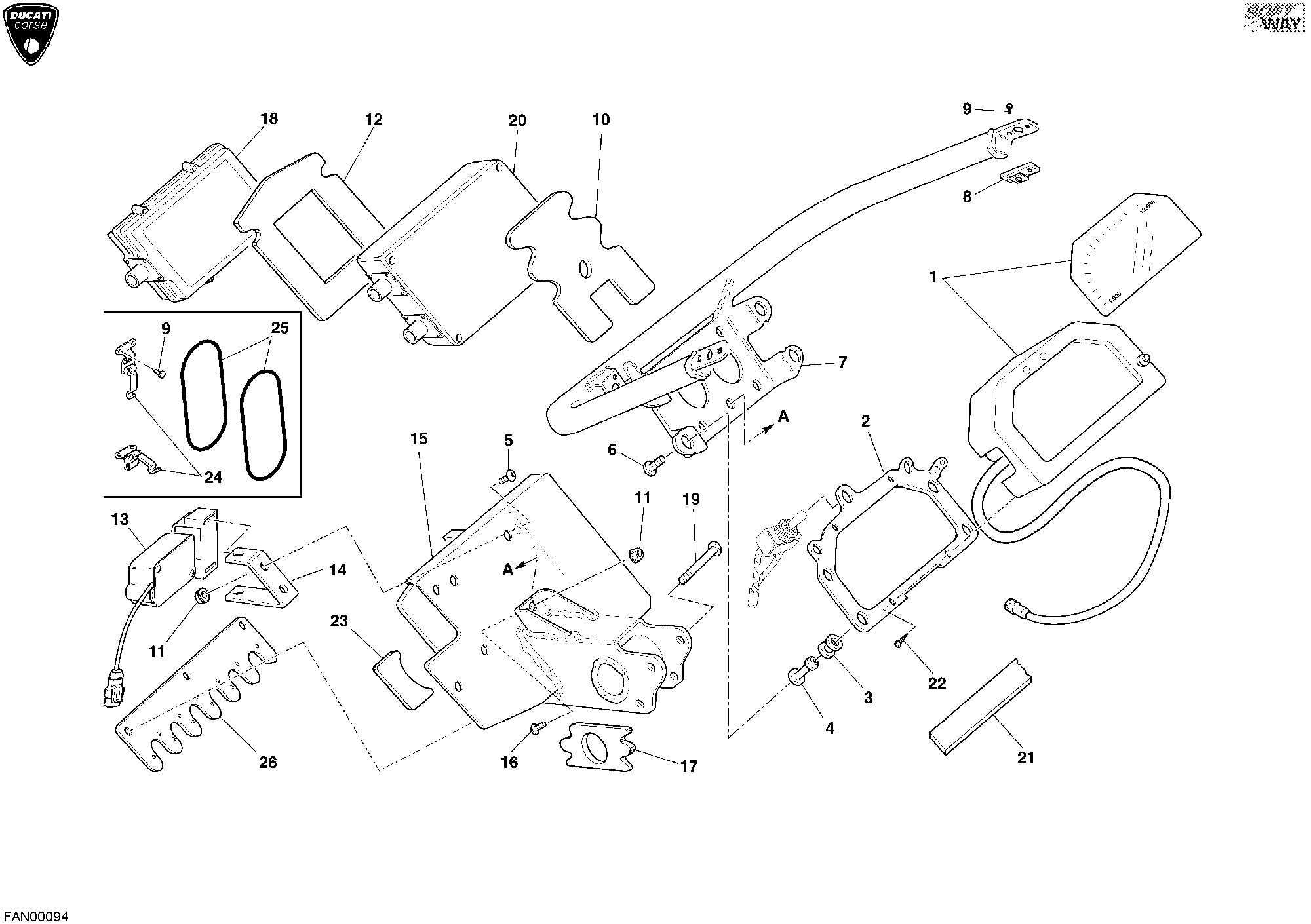

26 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 40640051A | Tableau de bord | 1 |
| 2 | 82915132A | Support | 1 |
| 3 | 800018048 | Caoutchouc | 4 |
| 4 | 82110751C | Pivot | 4 |
| 5 | 77940081A | Vis | 2 |
| 6 | 77912291A | Vis | 4 |
| 7 | 82915361A | Support bulle | 1 |
| 8 | 85040291A | Fixation rapide | 2 |
| 9 | 73640121A | Rivet arrachage 3X8 | 8 |
| 10 | 86610551A | Antivibrant | 1 |
| 11 | 75050011A | Écrou autobloquant M6 H5.5 | 3 |
| 12 | 86610541A | Antivibrant | 1 |
| 13 | 55210581A | Interrupteur | 1 |
| 14 | 82915521A | Support capteur | 1 |
| 15 | 82915351A | Support | 1 |
| 16 | 77940091A | Vis | 1 |
| 17 | 86610561A | Antivibrant | 1 |
| 18 | 28640331A | Logger | 1 |
| 19 | 77940521A | Vis | 2 |
| 20 | 28640641A | Centrale contrôle moteur | 1 |
| 21 | 78540071A | Velcro | 1 |
| 22 | 722760686 | Vis taraud 3X6 | 21 |
| 23 | 86610571A | Antivibrant | 1 |
| 24 | 85020021A | Crochet | 2 |
| 25 | 88650091A | Joint torique | 2 |
| 26 | 82915901A | Plaquette | 1 |
