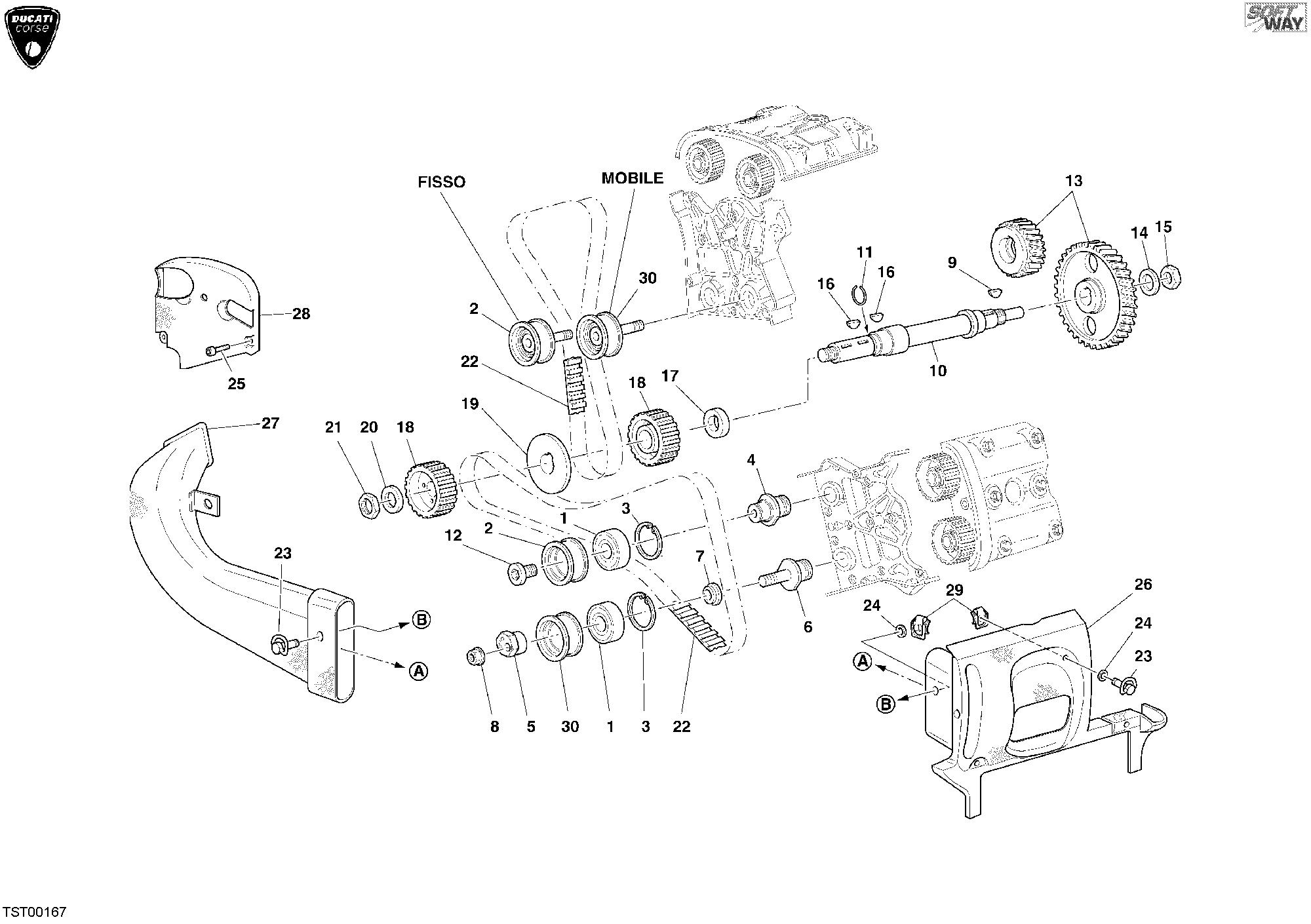

34 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 751832054 | Roulement 20X42X12 | 4 |
| 2 | 45110361A | Douille | 2 |
| 3 | 735033804 | Circlip | 4 |
| 4 | 45110371A | Goujon tendeur | 2 |
| 5 | 45110401A | Excentrique tendeur | 2 |
| 6 | 45110381A | Goujon tendeur mobile | 2 |
| 7 | 71312181A | Entretoise | 2 |
| 8 | 74840062A | Ecrou | 2 |
| 9 | 68010091AA | Clavette selection 3.99-4.00 mm | 1 |
| 9 | 68010091AB | Clavette selection 4.00-4.01 mm | 1 |
| 9 | 68010091AC | Clavette selection 4.01-4.02 mm | 1 |
| 10 | 14710291A | Arbre renvoi distribution | 1 |
| 11 | 88210031A | Bague elastique arrêt | 1 |
| 12 | 77911871A | Vis | 2 |
| 13 | 17120171A | Engranages distribution | 1 |
| 14 | 040029040 | Rondelle blocage | 1 |
| 15 | 012440060 | Écrou M14X1,00X7 | 1 |
| 16 | 68010101AA | Clavette selection 3.99-4.00 mm | 2 |
| 16 | 68010101AB | Clavette selection 4.00-4.01 mm | 2 |
| 16 | 68010101AC | Clavette selection 4.01-4.02 mm | 2 |
| 17 | 71610732A | Entretoise | 1 |
| 18 | 25510221A | Poulie de distribution Z 20 | 2 |
| 19 | 85610621A | Rondelle de division poulies | 1 |
| 20 | 71610831A | Entretoise | 1 |
| 21 | 729441542 | Embout elastique | 1 |
| 22 | 73740207A | Courroie dentee commande distribution | 2 |
| 23 | 85040231A | Pivot | 2 |
| 24 | 85610421A | Rondelle en nylon 6X12X0,5 | 2 |
| 25 | 60N102510 | Vis tête hexagonale creuse M6X25 | 3 |
| 26 | 48410501B | Protection radiateur | 1 |
| 27 | 44210901B | Canalisation | 1 |
| 28 | 46011712A | Couvercle | 1 |
| 29 | 85040491A | Fixation rapide | 2 |
| 30 | 45110391A | Douille | 2 |
