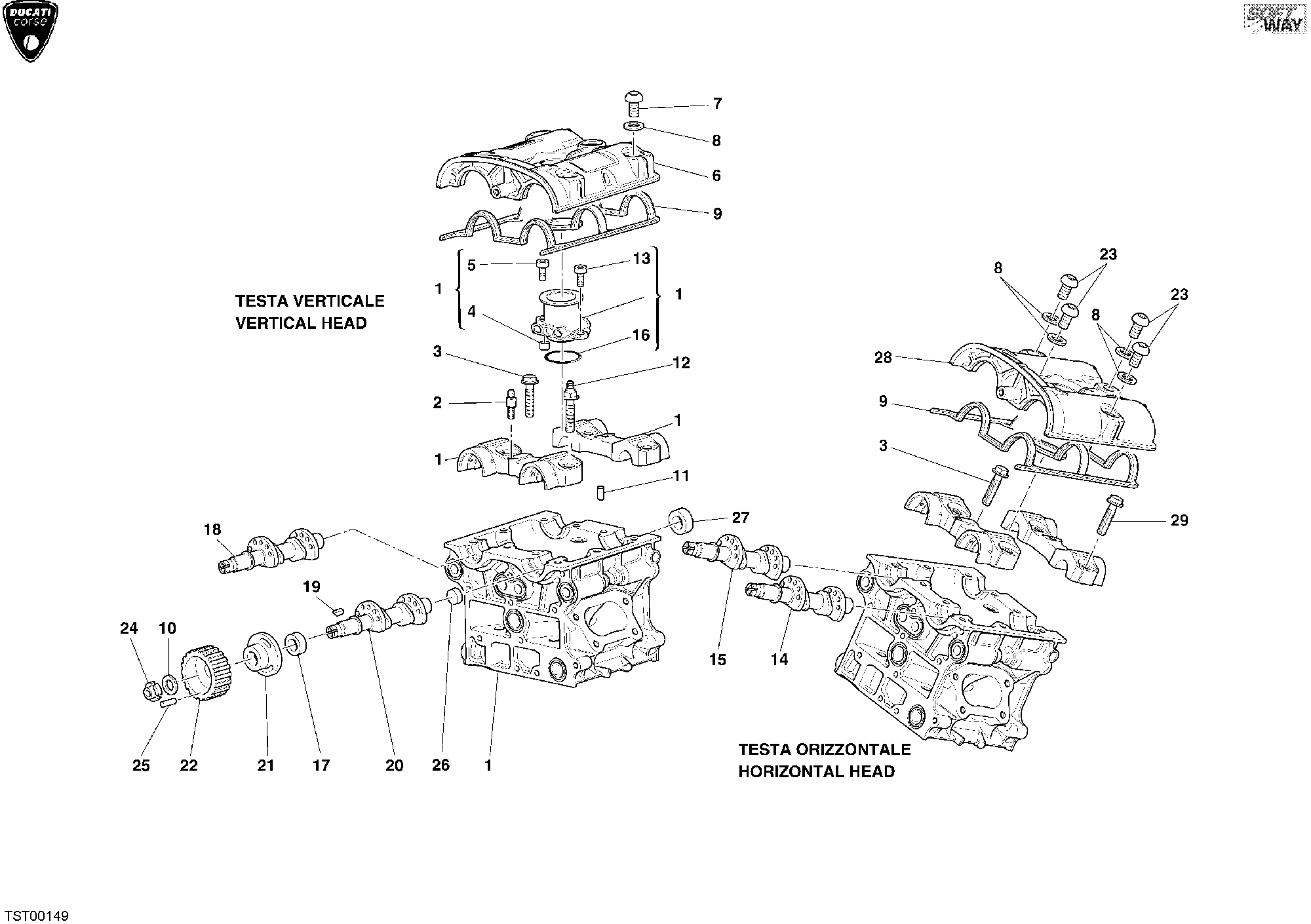

29 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 30121126G | Culasse | 2 |
| 2 | 76610211A | Goujon | 2 |
| 3 | 77911901A | Vis speciale te M8X30 | 8 |
| 4 | 71110922A | Goujon de référence | 2 |
| 5 | 77940191A | Vis | 2 |
| 6 | 24711222C | Couvercle | 2 |
| 7 | 77912571A | Vis | 6 |
| 8 | 85610612A | Rondelle | 10 |
| 9 | 78810621A | Joint, couvercle culasse | 2 |
| 10 | 85610601B | Rondelle | 4 |
| 11 | 77912361A | Vis | 2 |
| 12 | 77912232A | Vis special | 4 |
| 13 | 77940171A | Vis | 4 |
| 14 | 14811266A | Arbre à cames échappement horizontal | 1 |
| 15 | 14811246A | Arbre à cames aspiration horizontal | 1 |
| 16 | 88650071A | Joint torique | 2 |
| 17 | 93050071A | Bague D'Etancheite bavislrsx7 24-35-7 | 4 |
| 18 | 14811276A | Arbre à cames échappement vertical | 1 |
| 19 | 68050041A | Plaquette | 4 |
| 20 | 14811256A | Arbre à cames aspiration vertical | 1 |
| 21 | 16010992C | Bride | 4 |
| 22 | 25510202C | Poulie distribution | 4 |
| 23 | 77912242A | Vis | 4 |
| 24 | 70350021A | Embout | 4 |
| 25 | 82110943B | Pivot | 4 |
| 26 | 87310051A | Bouchon 18 mm | 4 |
| 27 | 93040202A | Bouchon | 4 |
| 28 | 24711432A | Couvercle | 1 |
| 29 | 77912561A | Vis | 4 |
