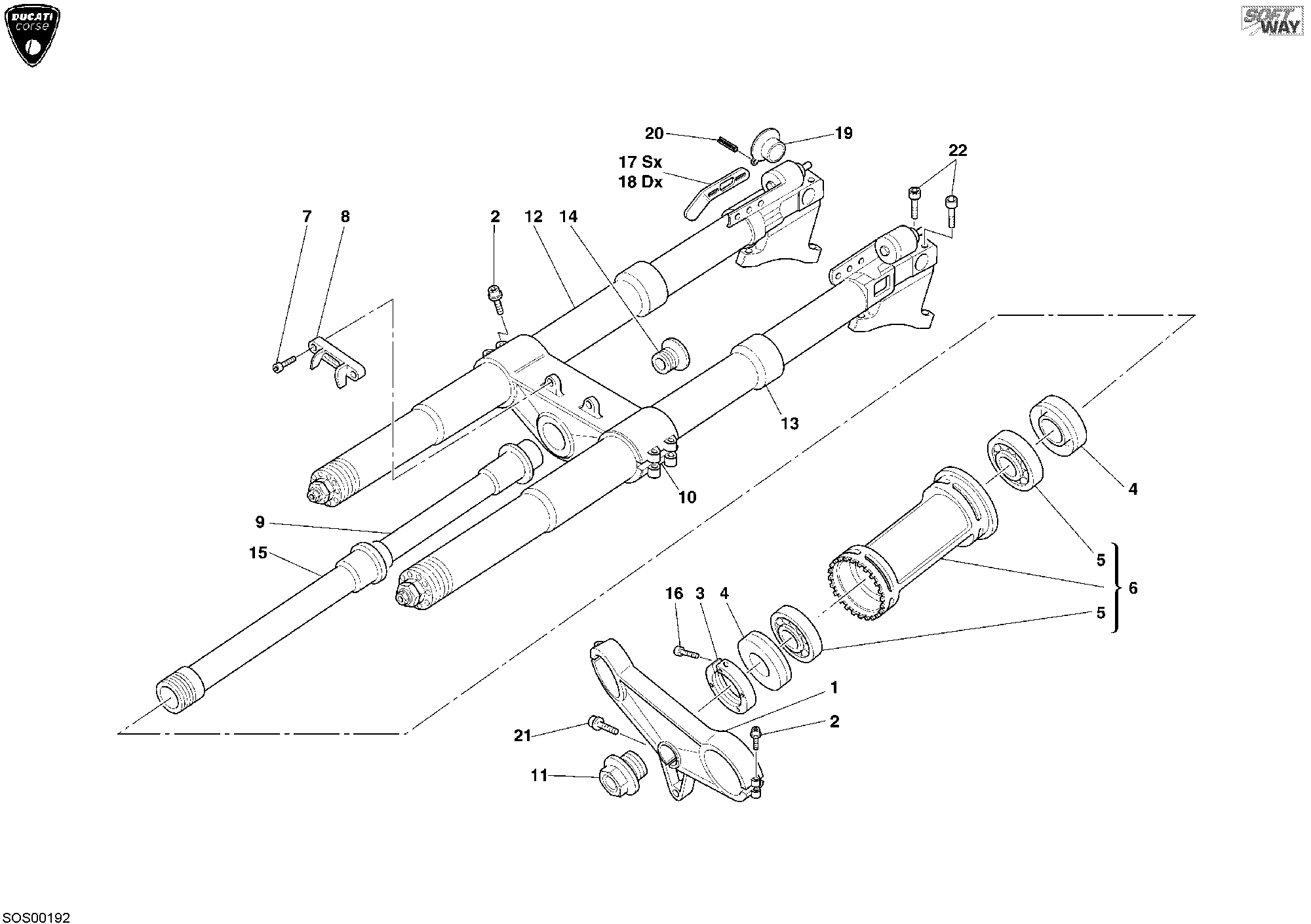

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 34110451A | Tête de direction | 1 |
| 2 | 77940611A | Vis | 6 |
| 3 | 70310161B | Embout | 1 |
| 4 | 93010041A | Bague D'Etancheite | 2 |
| 5 | 70240041A | Roulement à rouleaux coniques | 2 |
| 6 | 34310051CA | Colonne 23.5O-24.5O | 1 |
| 6 | 34310151A | Colonne 24O | 1 |
| 6 | 34310171A | Colonne 24O + 5 mm | 1 |
| 7 | 77940171A | Vis | 2 |
| 8 | 82712853A | Plaquette | 1 |
| 9 | 82110771B | Axe excentrique | 1 |
| 10 | 34210201A | Socle de direction avec pivot | 1 |
| 11 | 77911631A | Vis special | 1 |
| 12 | 34020521E | Fourche complète gauche | 1 |
| 13 | 34020511E | Fourche complète droit | 1 |
| 14 | 77911641B | Vis special | 1 |
| 15 | 71010542A | Entretoise | 1 |
| 16 | 60N102463 | Vis | 1 |
| 17 | 82915791A | Bride gauche | 1 |
| 18 | 82915801A | Bride droite | 1 |
| 19 | 71010561A | Entretoise | 1 |
| 20 | 86150021A | Goupille | 1 |
| 21 | 77940701A | Vis | 1 |
| 22 | 77940221A | Vis | 4 |
