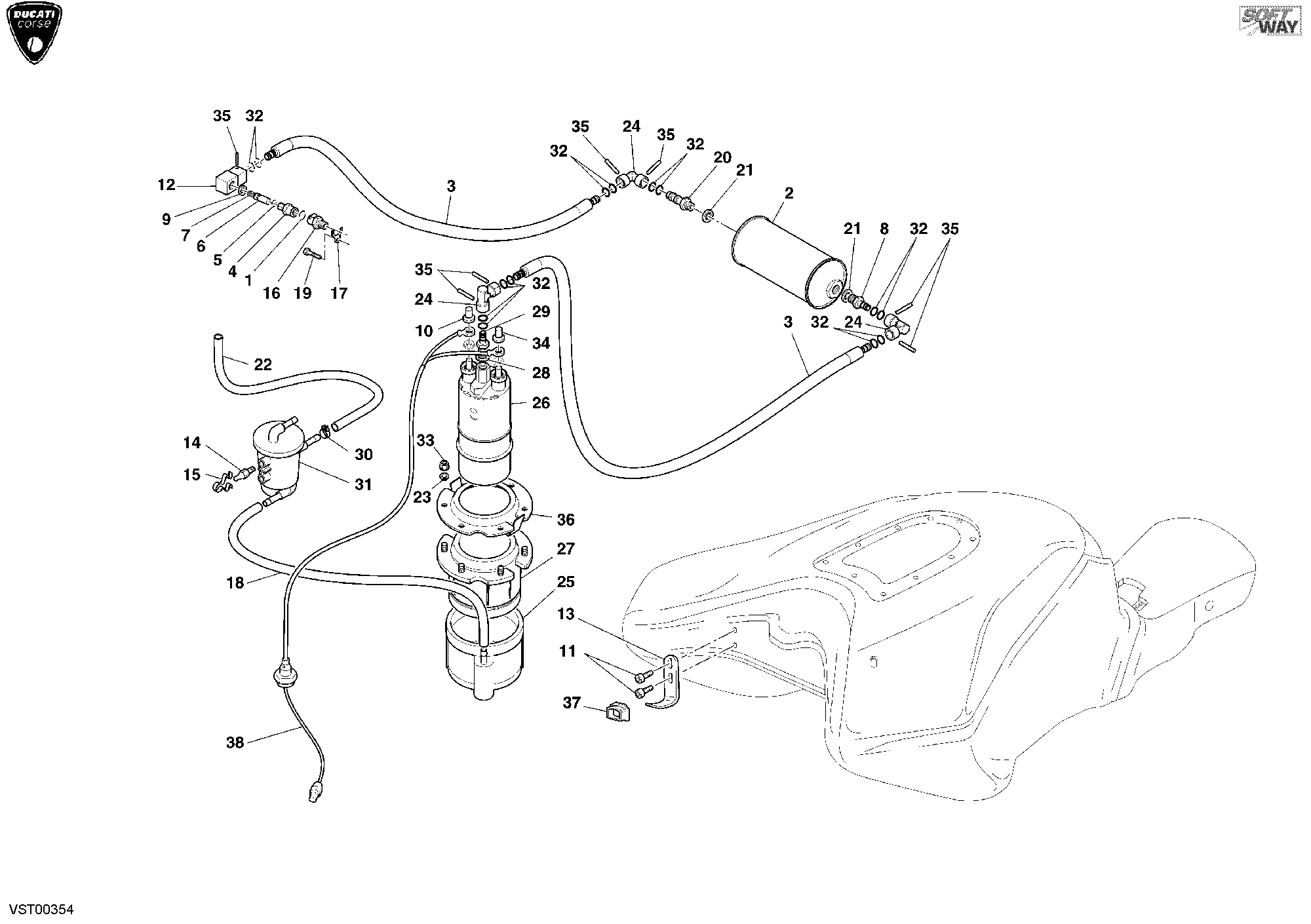

38 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 040017030 | Joint torique 2031 | 1 |
| 2 | 42540091A | Filtre essence | 1 |
| 3 | 59011441A | Tuyau Filtre/Pompe | 2 |
| 4 | 81410732A | Raccord | 1 |
| 5 | 060992225 | Joint torique | 1 |
| 6 | 59310231A | Soupape | 1 |
| 7 | 79911171A | Ressort | 1 |
| 8 | 81410942A | Raccord | 1 |
| 9 | 015070120 | Joint 10,5X17X2 | 1 |
| 10 | 800056443 | Écrou autobloquant M5X0,80 ch8 | 1 |
| 11 | 77940391A | Vis | 4 |
| 12 | 81410741B | Raccord rapide | 1 |
| 13 | 83012523B | Coulisseau | 2 |
| 14 | 82140011A | Pivot | 2 |
| 15 | 79940021B | Ressort | 2 |
| 16 | 58840191A | Terminal | 3 |
| 17 | 82712781A | Plaquette | 3 |
| 18 | 78540051A | Tube Degazeur/Crepine de filtration | 1 |
| 19 | 77940401A | Vis | 3 |
| 20 | 81411721A | Raccord | 1 |
| 21 | 42020064A | Joint aluminium | 2 |
| 22 | 958361717 | Tube Degazeur/Retour | 1 |
| 23 | 71610011A | Entretoise | 6 |
| 24 | 81410991A | Raccord | 4 |
| 25 | 42710011A | Filtre | 1 |
| 26 | 43040051A | Pompe à carburant | 1 |
| 27 | 82910112A | Support inférieur pompe | 1 |
| 28 | 42020062A | Joint aluminium | 1 |
| 29 | 81411041A | Raccord | 1 |
| 30 | 28740241B | Collier click 16.8mm | 1 |
| 31 | 42740021A | Degazeur | 1 |
| 32 | 938232021 | O ring | 14 |
| 33 | 74840321A | Ecrou | 6 |
| 34 | 74950011A | Ecrou | 1 |
| 35 | 742230574 | Goupille elastique | 8 |
| 36 | 82910101A | Support supérieur pompe | 1 |
| 37 | 71610821A | Douille | 2 |
| 38 | 51012691A | Câblage pompe | 1 |
