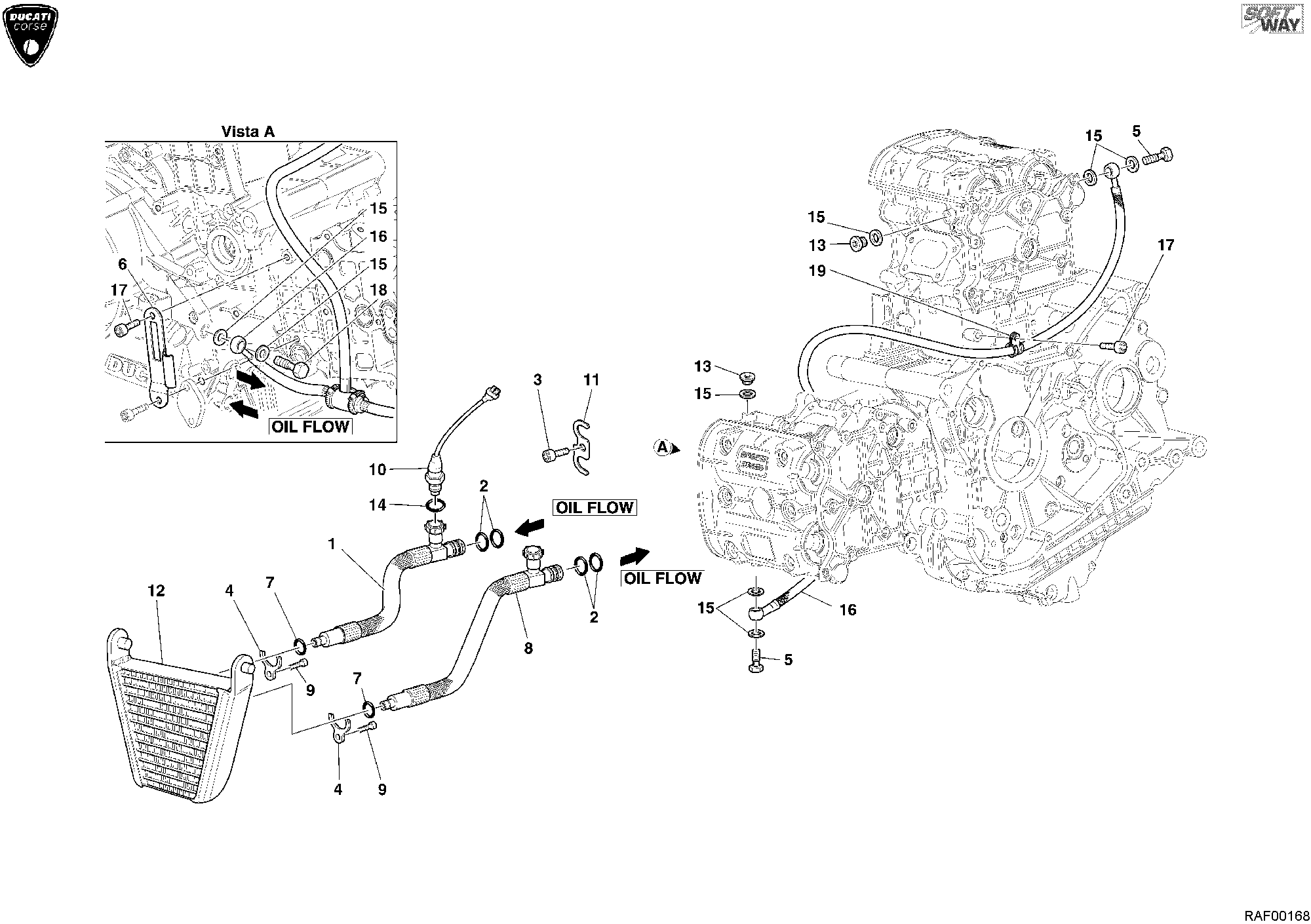

19 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 59012361A | Tuyau de refoulement huile | 1 |
| 2 | 938232050 | Joint torique | 4 |
| 3 | 77912911A | Vis | 1 |
| 4 | 82712772A | Plaquette | 2 |
| 5 | 77911652A | Vis special | 2 |
| 6 | 82712571A | Plaquette | 1 |
| 7 | 46320014A | Joint torique | 2 |
| 8 | 59012371A | Tuyau | 1 |
| 9 | 77940402A | Vis | 2 |
| 10 | 55210351A | Capteur | 2 |
| 11 | 82712514B | Plaquette | 1 |
| 12 | 54840502B | Radiateur D'Huile majore | 1 |
| 13 | 78050011A | Bouchon | 2 |
| 14 | 88650151A | Joint torique 8X1 | 1 |
| 15 | 42020010A | Joint en cuivre 11.9X8.2X2 | 8 |
| 16 | 54910281A | Tuyau huile | 1 |
| 17 | 77940161A | Vis | 2 |
| 18 | 77912811A | Vis | 1 |
| 19 | 74140331A | Collier | 1 |
