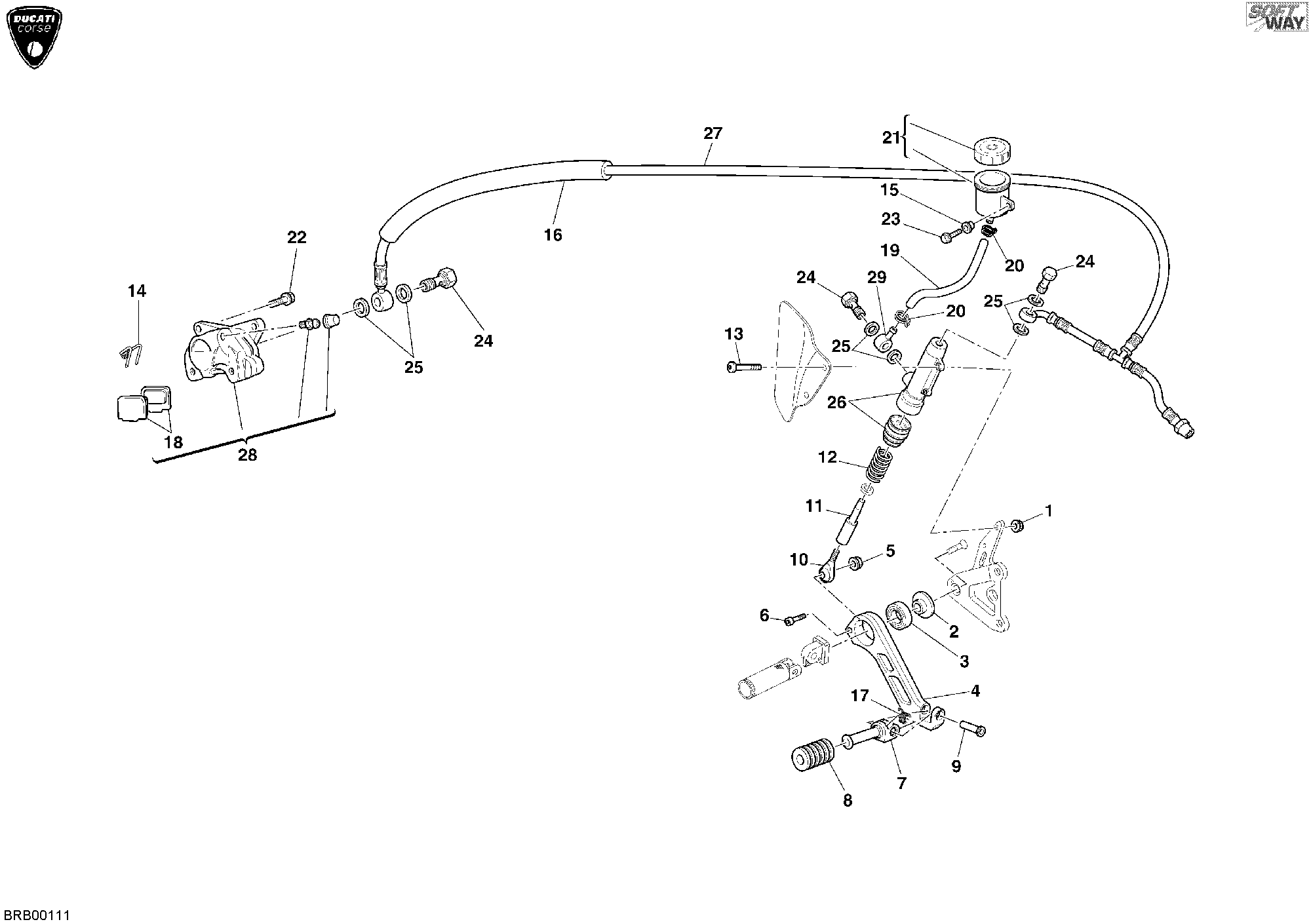

29 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 76940021A | Ecrou | 2 |
| 2 | 71111421A | Entretoise | 1 |
| 3 | 70240191A | Roulement | 1 |
| 4 | 45710202A | Pédale frein | 1 |
| 5 | 74840041A | Ecrou | 1 |
| 6 | 77150457E | Vis M5X25 | 1 |
| 7 | 82111071A | Pivot | 1 |
| 8 | 76510011A | Caoutchouc | 1 |
| 9 | 82111081A | Pivot | 1 |
| 10 | 84840221A | Joint à rotule | 1 |
| 11 | 11710592A | Tige commande frein | 1 |
| 12 | 79910811A | Ressort | 1 |
| 13 | 77940101A | Vis | 2 |
| 14 | 79911861A | Ressort | 1 |
| 15 | 800062653 | Entretoise | 1 |
| 16 | 54950291A | Gaine de protection | 1 |
| 17 | 79911001A | Ressort | 1 |
| 18 | 61340511A | Paire de plaquettes id450 | 1 |
| 19 | 59030101A | Tuyau | 1 |
| 20 | 74140431A | Collier | 2 |
| 21 | 58540011A | Réservoir liquide freins | 1 |
| 22 | 77911301A | Vis special | 2 |
| 23 | 77940301A | Vis | 1 |
| 24 | 77910581A | Vis fixation tuyau huile | 3 |
| 25 | 42020010A | Joint en cuivre 11.9X8.2X2 | 6 |
| 26 | 62540131A | Pompe frein arrière | 1 |
| 27 | 61910111B | Tuyau frein arrière | 1 |
| 28 | 61140181A | Pince frein ar. P2X30 | 1 |
| 29 | 81450791A | Raccord | 1 |
