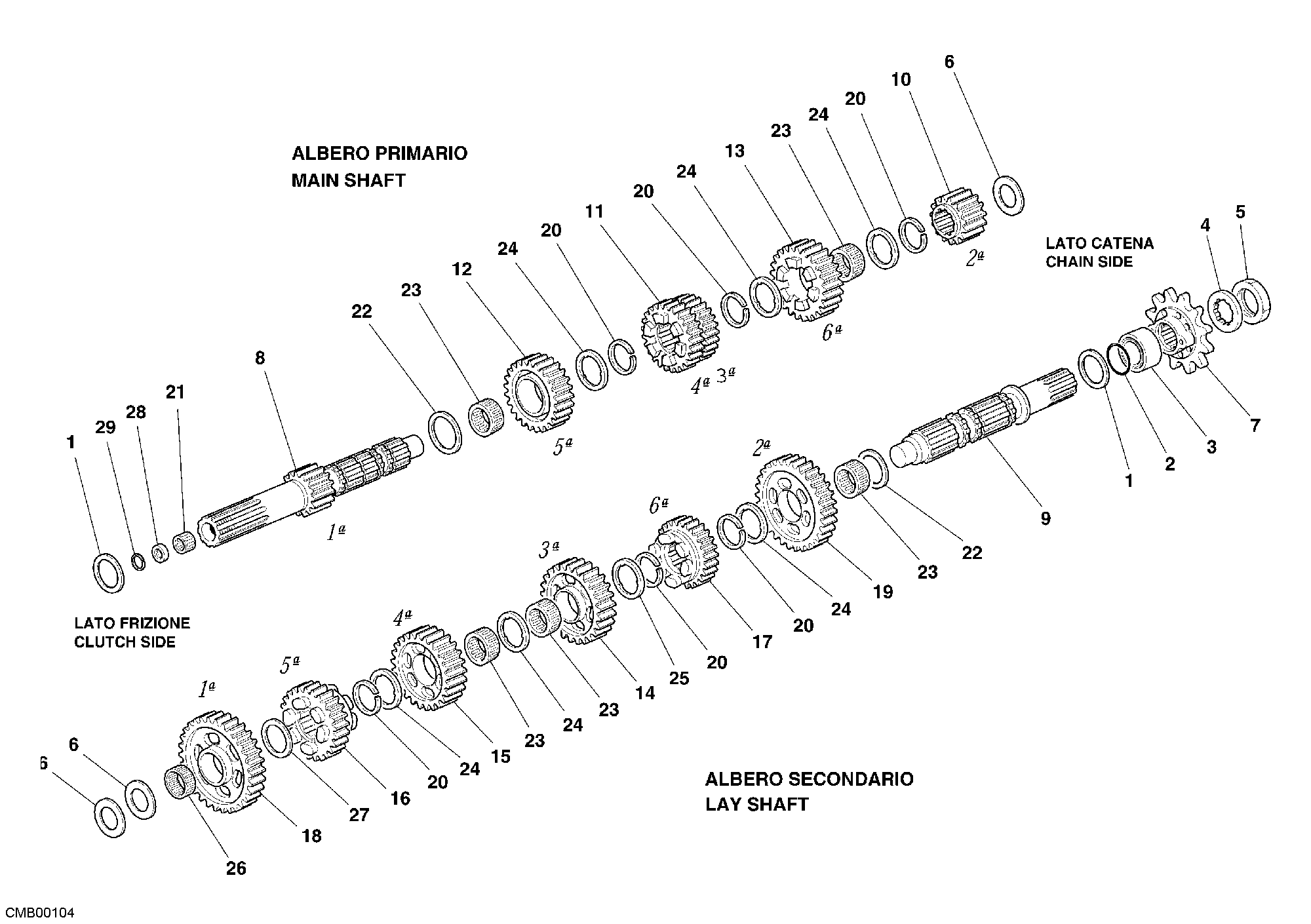

Pincez pour zoomer · touchez une pièce
36 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 067016170 | Rondelle de butée 0,8 mm | 2 |
| 1 | 067016171 | Rondelle de butée 1.0 mm | 2 |
| 1 | 85211051AB | Rondelle de butée 0,9 mm | 2 |
| 1 | 85211051AG | Rondelle de butée 0,7 mm | 2 |
| 2 | 938232087 | Joint torique | 1 |
| 3 | 71311781A | Entretoise | 1 |
| 4 | 85110041A | Rondelle blocage | 1 |
| 5 | 75010071A | Ecrou | 1 |
| 6 | 71310141A | Rondelle de butée 20,3X32X1.5 | 3 |
| 6 | 71310141E | Rondelle de butée 20,3X32X1.6 | 3 |
| 6 | 71310141F | Rondelle de butée 20,3X32X1.9 | 3 |
| 7 | 44910461B | Pignon cha ne D14 | 1 |
| 7 | 44910471B | Pignon chaîne D15 | 1 |
| 7 | 44910481B | Pignon chaîne Z16 | 1 |
| 8 | 14910204B | Arbre primaire | 1 |
| 9 | 14910322B | Arbre secondaire | 1 |
| 10 | 17210601A | Engrenage conducteur 2Eme vissse | 1 |
| 11 | 17210611B | Engrenage menant 3/4Me vitesse | 1 |
| 12 | 17210621B | Engrenage menant 5Me vitesse | 1 |
| 13 | 17210631B | Engrenage menant 6Me vitesse | 1 |
| 14 | 17210661B | Engrenage entraine 3Me vitesse | 1 |
| 15 | 17210671B | Engrenage entraine 4Me vitesse | 1 |
| 16 | 17210941B | Engrenage entraine 5Me vitesse | 1 |
| 17 | 17210951B | Engrenage entraine 6Me vitesse | 1 |
| 18 | 17210961B | Engrenage entraine 1Ere vitesse | 1 |
| 19 | 17210971B | Engrenage entraine 2Me vitesse | 1 |
| 20 | 88410082A | Anneau arrêt | 6 |
| 21 | 70250441A | Roulement à aiguilles | 1 |
| 22 | 067016150 | Rondelle de butée 0,5 mm | 2 |
| 23 | 70140051A | Roulement à aiguilles | 5 |
| 24 | 85610011A | Rondelle 0,5 mm | 6 |
| 25 | 85610311A | Rondelle 0,5 mm | 1 |
| 26 | 764020002 | Roulement à aiguilles | 1 |
| 27 | 067016155 | Rondelle de butée 1 mm | 1 |
| 28 | 93040022A | Bague étanchéité | 1 |
| 29 | 88450261A | Circlip | 1 |
