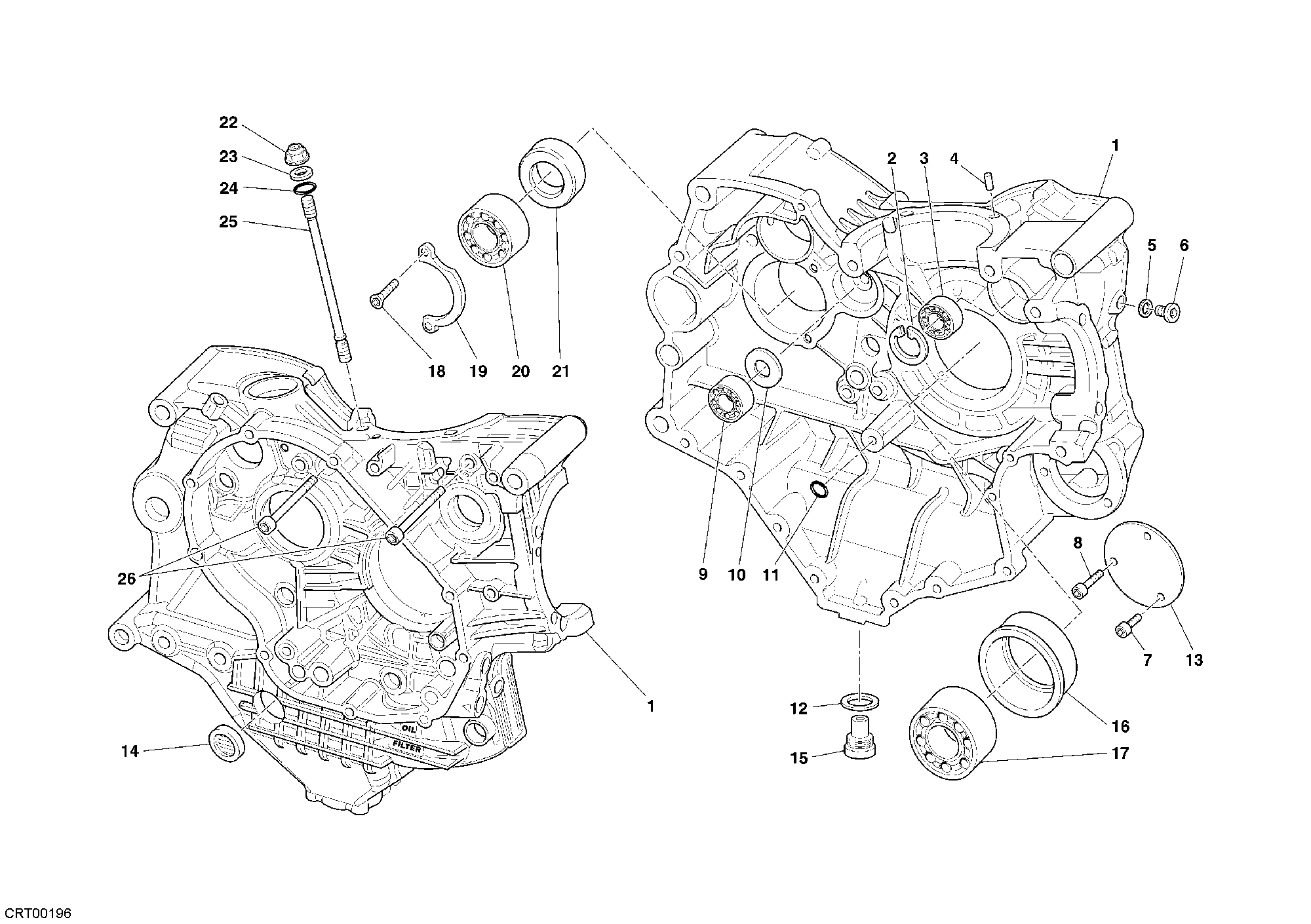

26 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 22520541F | Carter moteur | 1 |
| 2 | 735033380 | Circlip | 2 |
| 3 | 70250081B | Roulement | 1 |
| 4 | 001152010 | Goujon de référence | 2 |
| 5 | 85250261A | Joint aluminium 12X16X1.5 | 1 |
| 6 | 77910262A | Vis M12X1 | 1 |
| 7 | 77940191A | Vis | 1 |
| 8 | 77940181A | Vis | 2 |
| 9 | 70240331A | Roulement 17X40X12 | 2 |
| 10 | 037049250 | Rondelle | 1 |
| 11 | 938270114 | Joint torique | 1 |
| 12 | 42020010A | Joint en cuivre 11.9X8.2X2 | 1 |
| 13 | 24710151A | Couvercle | 1 |
| 14 | 25440011A | Hubolt niveau huile | 1 |
| 15 | 89320061B | Bouchon huile magnetique | 1 |
| 16 | 71010621A | Douille | 1 |
| 17 | 751913380 | Roulement 35X72X17 | 1 |
| 18 | 720941616 | Vis tspei M6X12 | 2 |
| 19 | 82610121A | Plaque arrêt | 1 |
| 20 | 70240131B | Roulement | 1 |
| 21 | 93040221A | Bague D'Etancheite | 1 |
| 22 | 74810381A | Ecrou | 8 |
| 23 | 85610642A | Rondelle, speciale 10,5X21X2 | 8 |
| 24 | 040017030 | Joint torique 2031 | 8 |
| 25 | 76610222A | Goujon | 8 |
| 26 | 77940291A | Vis | 2 |
