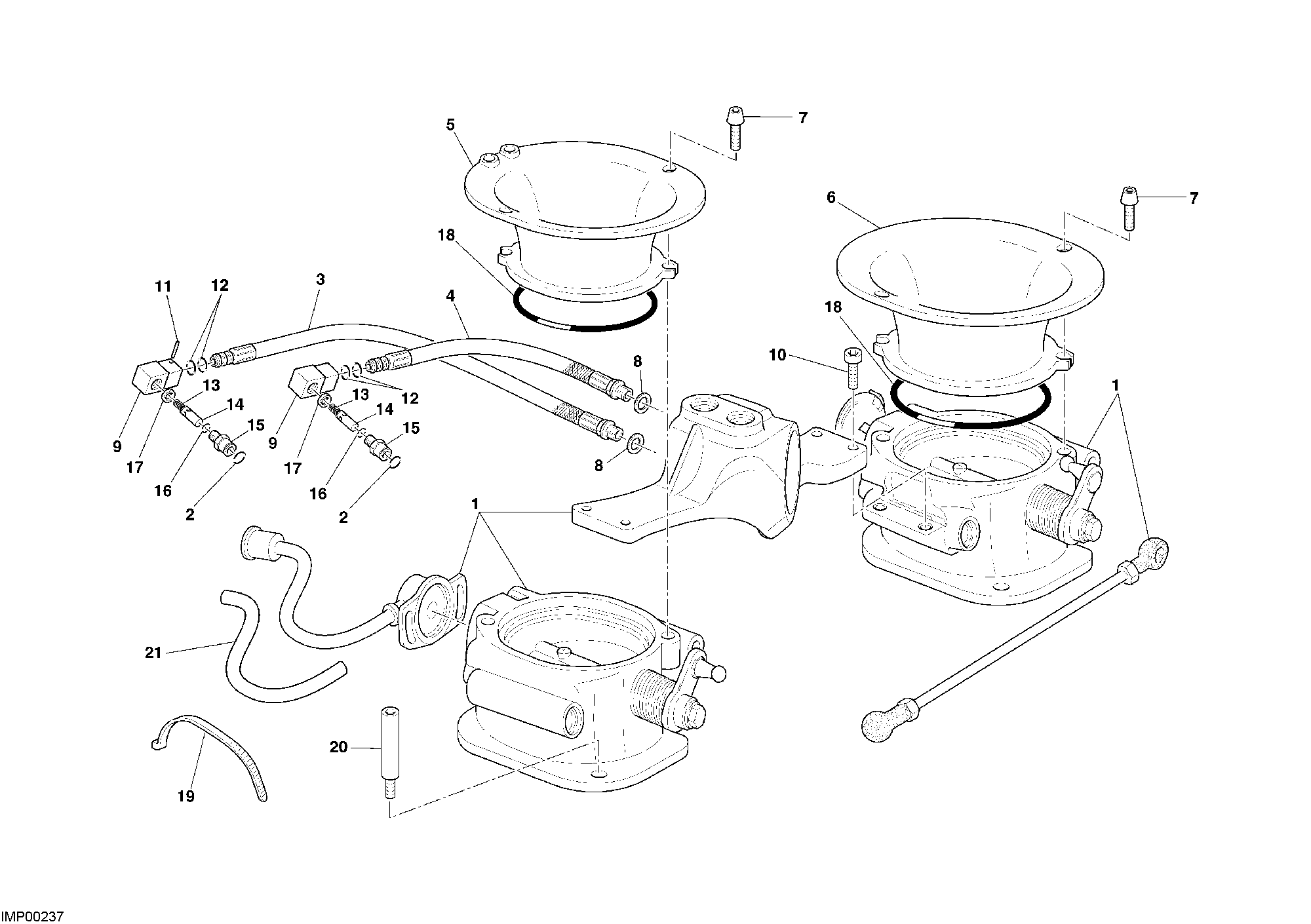

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28240551A | Corps papillon | 1 |
| 2 | 040017030 | Joint torique 2031 | 4 |
| 3 | 59012352A | Tuyau essence | 1 |
| 4 | 59012342A | Tuyau essence refoulement | 1 |
| 5 | 80210384A | Tube venturi prise air | 1 |
| 6 | 80210392A | Tube venturi prise air | 1 |
| 7 | 77940381A | Vis | 4 |
| 8 | 42020064A | Joint aluminium | 2 |
| 9 | 81410741B | Raccord rapide | 2 |
| 10 | 77156642B | Vis M6X14 | 4 |
| 11 | 742230574 | Goupille elastique | 2 |
| 12 | 938232021 | O ring | 4 |
| 13 | 79911171A | Ressort | 2 |
| 14 | 59310231A | Soupape | 2 |
| 15 | 81410732A | Raccord | 2 |
| 16 | 060992225 | Joint torique | 2 |
| 17 | 85211951A | Joint 10,5X17X2 | 3 |
| 18 | 88640561A | Joint torique | 2 |
| 19 | 069191030 | Collier | 4 |
| 20 | 68410691B | Pivot | 4 |
| 21 | 54910311A | Gaine de protection | 1 |
