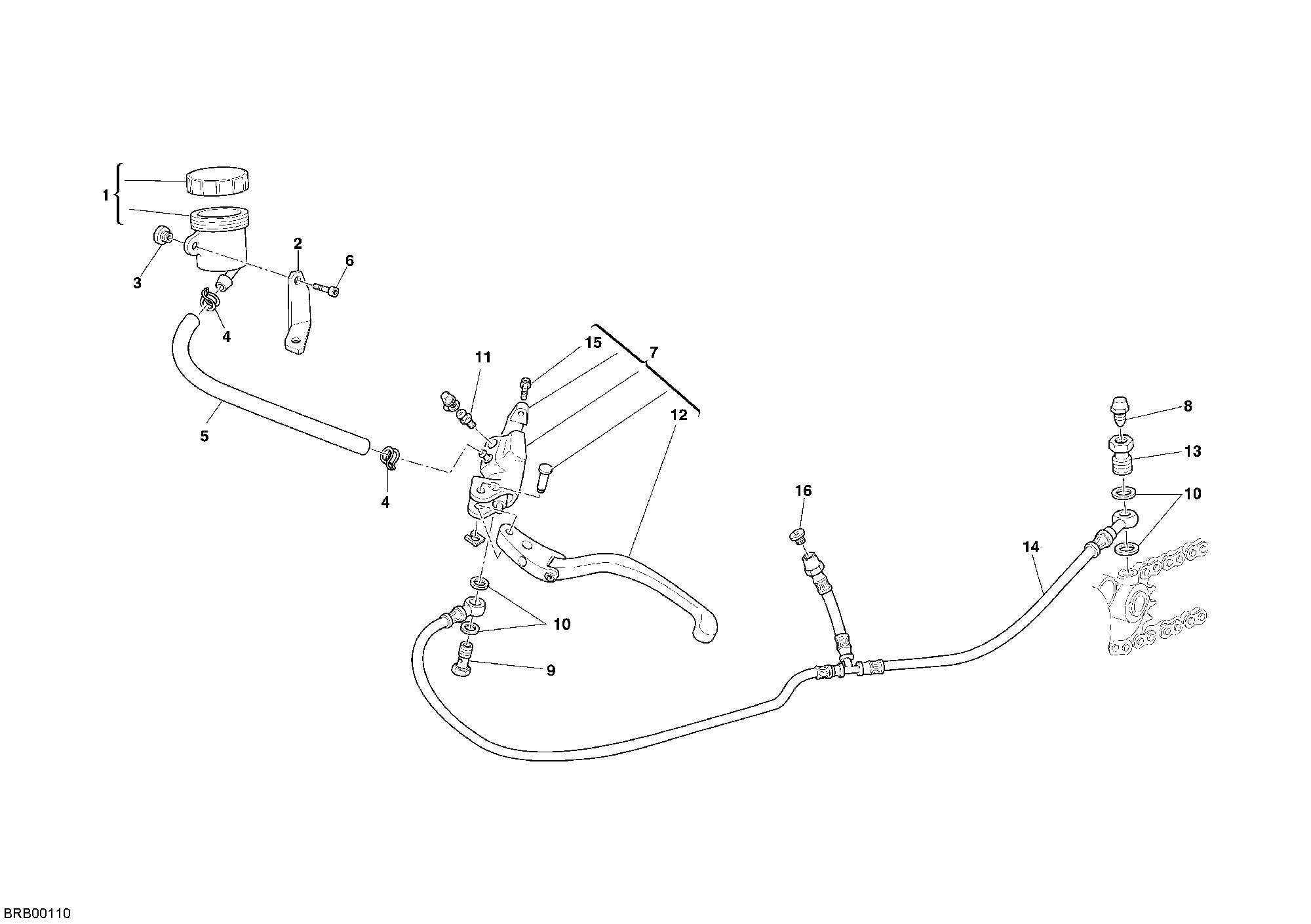

16 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 58540321A | Réservoir huile | 1 |
| 2 | 82913881A | Equerre | 1 |
| 3 | 71010301A | Entretoise | 1 |
| 4 | 74140431A | Collier | 2 |
| 5 | 59030101A | Tuyau | 1 |
| 6 | 77940653A | Vis | 1 |
| 7 | 63040052A | Pompe embrayage | 1 |
| 8 | 18710021A | Soupape vidange | 1 |
| 9 | 77912461A | Vis speciale | 1 |
| 10 | 85250241A | Rondelle 10X14X1 | 4 |
| 11 | 78050063A | Vidange | 1 |
| 12 | 63140111A | Levier embrayage | 1 |
| 13 | 77910821AC | Vis fixation tuyau huile | 1 |
| 14 | 63210241A | Tube commande embrayage | 1 |
| 15 | 77940181A | Vis | 2 |
| 16 | 78010201A | Bouchon | 1 |
