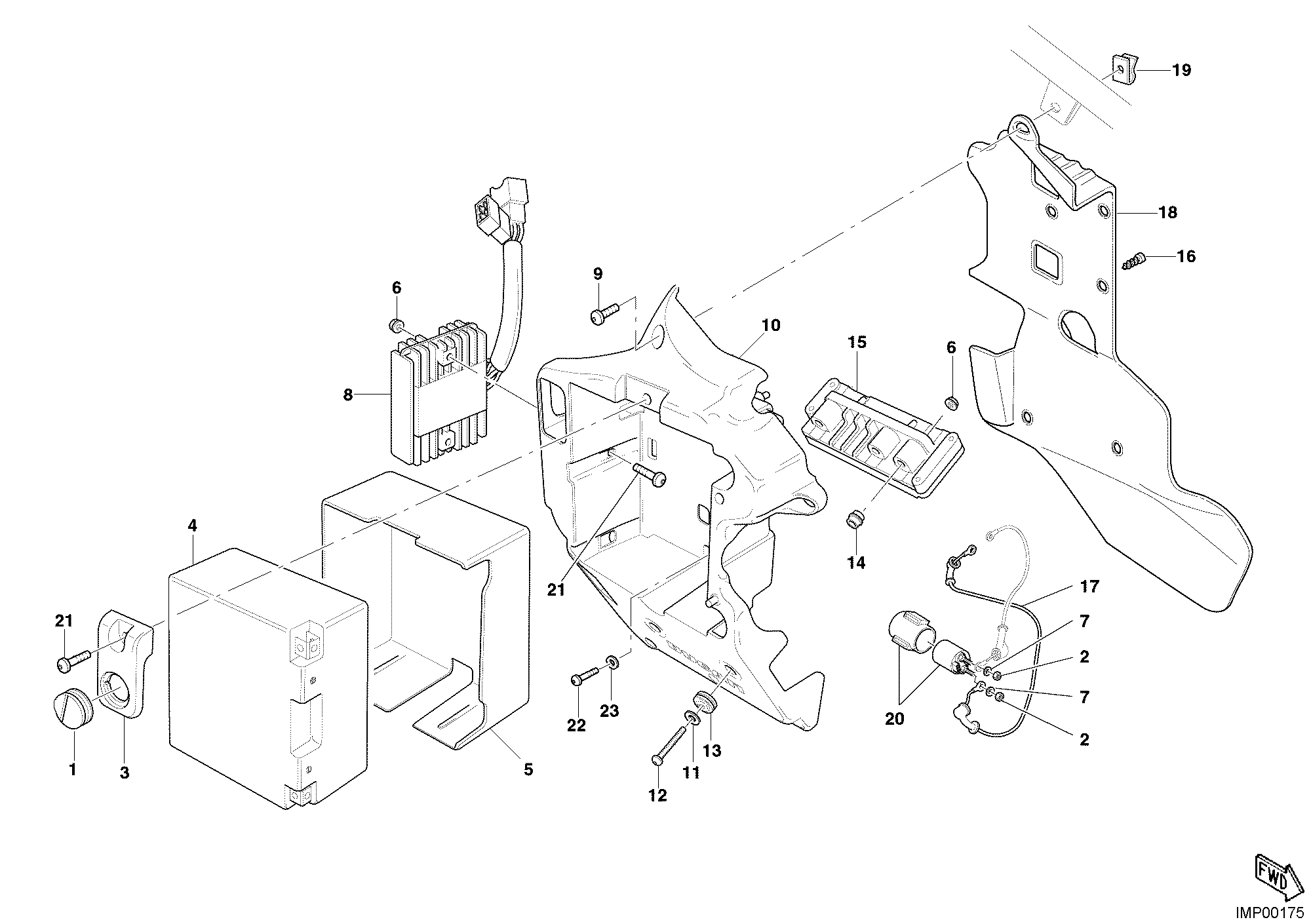

25 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 76410621A | Caoutchouc | 1 |
| 2 | 41790506A | Ecrou | 2 |
| 3 | 24712051A | Couvercle batterie | 1 |
| 4 | 39540131B | Batterie | 1 |
| 5 | 79110601A | Coussin batterie | 1 |
| 6 | 000044240 | Écrou autobloquant bride M6X1.00 | 4 |
| 7 | 46240376A | Rondelle elastique 6Mm Din137B | 2 |
| 8 | 54040191A | Régulateur de tension | 1 |
| 9 | 77156668B | Vis tceif M6X18 | 2 |
| 10 | 82914191A | Support batterie | 1 |
| 11 | 85211601A | Rondelle | 2 |
| 12 | 77510341AB | Vis tbei M6X55 | 2 |
| 13 | 079772068 | Joint en caoutchouc Anti-Vibration | 3 |
| 14 | 82111711A | Goupille | 2 |
| 15 | 28640841A | Centrale contrôle moteur | 1 |
| 15 | 28640841B | Centrale contrôle moteur | 1 |
| 15 | 28640841C | Centrale contrôle moteur | 1 |
| 16 | 77250341A | Vis taraud 3.5X12 | 4 |
| 17 | 51410401A | Cordon moteur démarrage | 1 |
| 18 | 46011251A | Pare-Chaleur support de batterie | 1 |
| 19 | 85040411A | Fixation rapide | 1 |
| 20 | 39740021A | Relais démarrage | 1 |
| 21 | 77510221A | Vis tbei M6X25 | 3 |
| 22 | 60N107330 | Vis tcei M5X0,8X16 | 1 |
| 23 | 85211611A | Rondelle 5.3X15X1 | 1 |
