Pincez pour zoomer · touchez une pièce

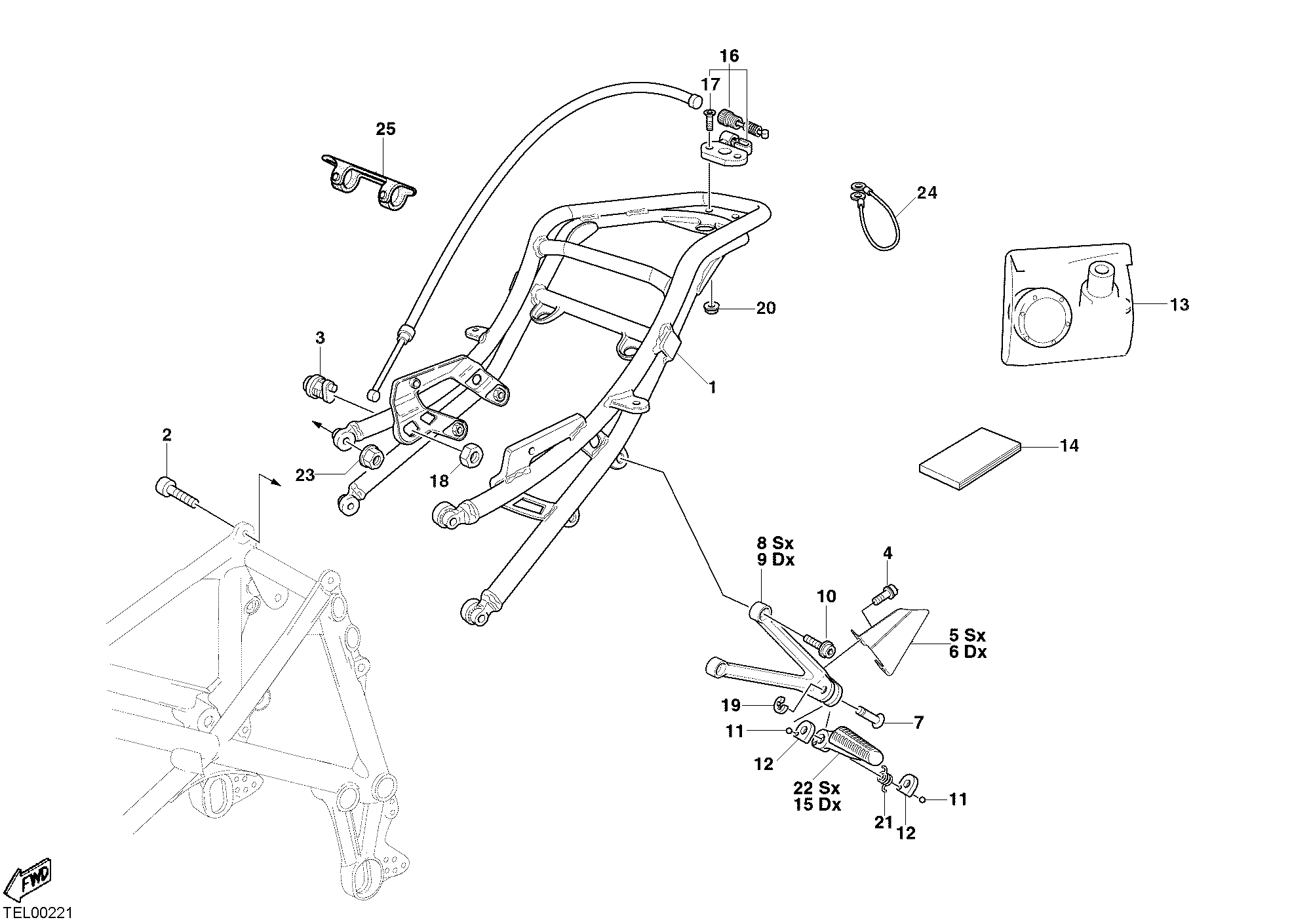

28 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47010642A | Châssis arrière gris metallique | 1 |
| 2 | 77140111AB | Vis | 4 |
| 3 | 59820231A | Serrure selle | 1 |
| 4 | 77156398B | Vis tceif M5X12 | 4 |
| 5 | 24711871A | Protection pied gauche | 1 |
| 6 | 24711861A | Protection pied droit | 1 |
| 7 | 82110681B | Pivot Repose-Pieds | 2 |
| 8 | 82410821A | Support Repose-Pieds arrière gauche | 1 |
| 9 | 82410811A | Support Repose-Pieds arrière droit | 1 |
| 10 | 77157238B | Vis tceif M8X20 | 4 |
| 11 | 6BN121507 | Bille | 2 |
| 12 | 82711151B | Plaquette | 4 |
| 13 | 59820312C | Jeu serrure | 1 |
| 14 | 91370791E | Manuel D'Utilisation et entretien | 1 |
| 14 | 91370791F | Manuel D'Utilisation espagnol | 1 |
| 14 | 91370791G | Manuel D'Utilisation japoneis | 1 |
| 14 | 91370791H | Manuel D'Utilisation et entretien F,nl | 1 |
| 15 | 46510101A | Repose-Pieds arrière droit | 1 |
| 16 | 73220161A | Plaquette | 1 |
| 17 | 77750362B | Vis M5X16 | 2 |
| 18 | 75010241A | Ecrou | 1 |
| 19 | 88450031A | Circlip benzing din 6799 | 2 |
| 20 | 800056443 | Écrou autobloquant M5X0,80 ch8 | 2 |
| 21 | 800062655 | Ressort | 2 |
| 22 | 46510081A | Repose-Pieds arrière arrière | 1 |
| 23 | 74840351A | Écrou M8 | 4 |
| 24 | 73210041A | Câble antivol | 1 |
| 25 | 74110111A | Collier | 2 |
