Pincez pour zoomer · touchez une pièce

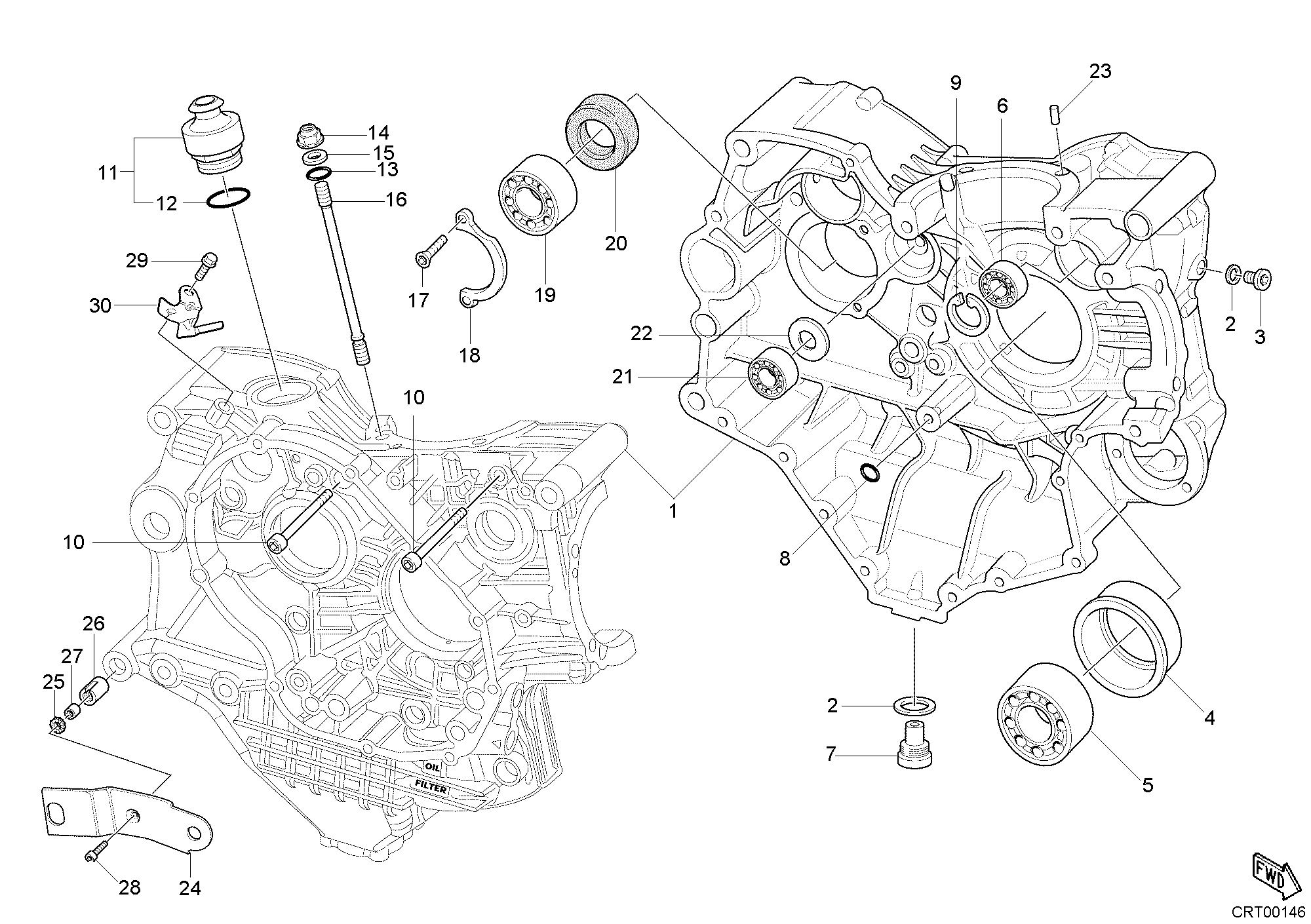

30 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 22520642A | Carter moteur | 1 |
| 2 | 42020062A | Joint aluminium | 2 |
| 3 | 77910261A | Vis | 1 |
| 4 | 71010701A | Douille | 1 |
| 5 | 751913380 | Roulement 35X72X17 | 1 |
| 6 | 70250081A | Roulement à billes 6003 tn9 C3 | 1 |
| 7 | 89320062A | Bouchon vidange huile | 1 |
| 8 | 938270114 | Joint torique | 1 |
| 9 | 735033380 | Circlip | 1 |
| 10 | 77151362B | Vis | 2 |
| 11 | 59310031B | Soupape reniflard | 1 |
| 12 | 938233156 | Joint torique 39.34X2.62 | 1 |
| 13 | 040017030 | Joint torique 2031 | 8 |
| 14 | 74810381A | Ecrou | 8 |
| 15 | 85610642A | Rondelle, speciale 10,5X21X2 | 8 |
| 16 | 76610451A | Goujon, cylindre | 8 |
| 17 | 720941616 | Vis tspei M6X12 | 2 |
| 18 | 82610121A | Plaque arrêt | 1 |
| 19 | 70240131A | Roulement | 1 |
| 20 | 93040221A | Bague D'Etancheite | 1 |
| 21 | 70240331A | Roulement 17X40X12 | 1 |
| 22 | 037049250 | Rondelle | 1 |
| 23 | 001152010 | Goujon de référence | 2 |
| 24 | 83012611A | Bride droite | 1 |
| 25 | 85240081A | Rondelle dentelee | 1 |
| 26 | 71010321A | Entretoise | 1 |
| 27 | 71110721A | Douille conique | 1 |
| 28 | 77156698B | Vis tceif M6X25 | 1 |
| 29 | 77510622A | Vis tbei M8X10 | 1 |
| 30 | 82914391A | Support capteur | 1 |
