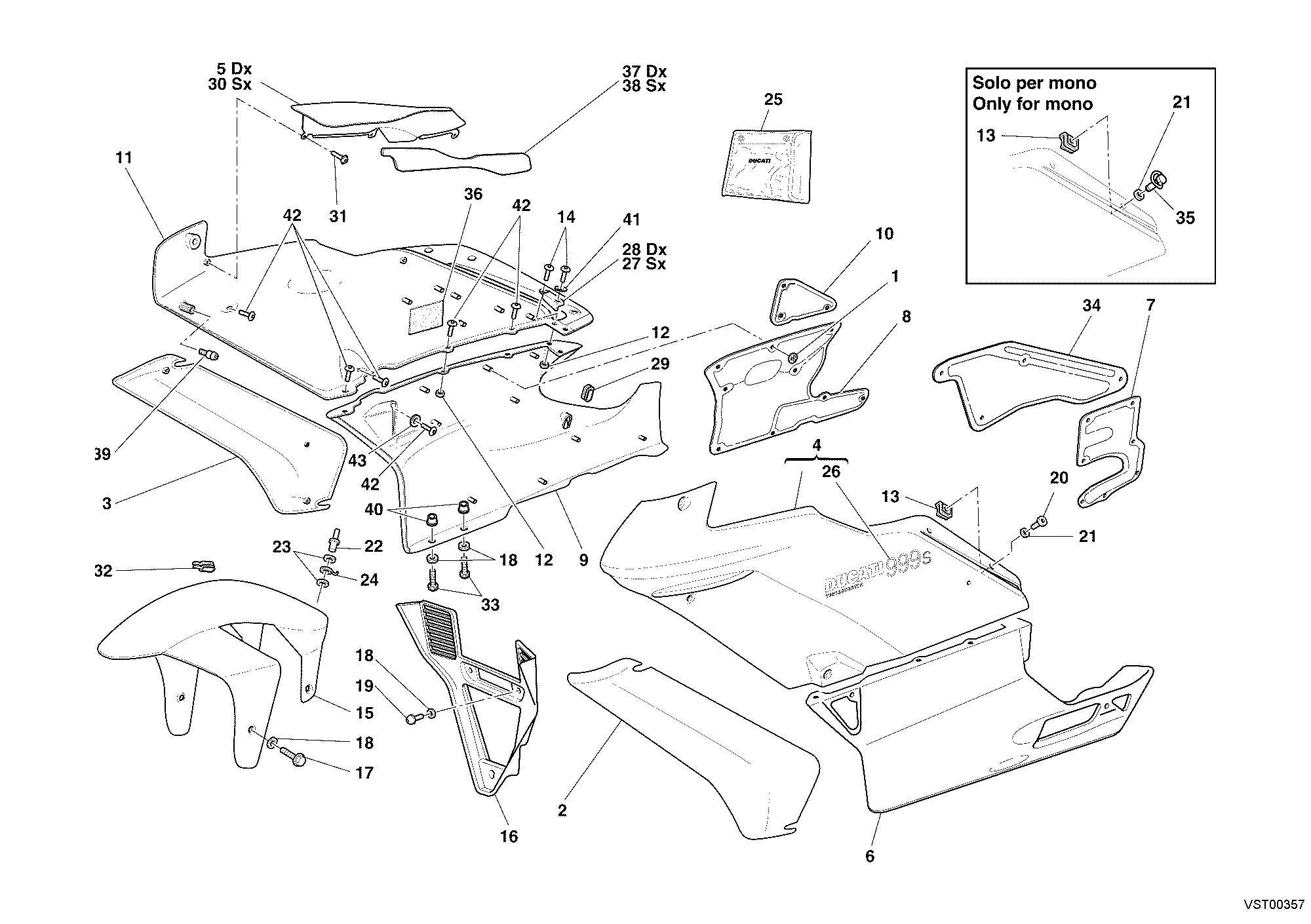

Habillage - 999 S 2005 | Ducati Store

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	85040441A	Fixation rapide	24
2	48011531CA	Déflecteur air gauche rouge	1
2	48011531CB	Déflecteur air gauche jaune	1
2	48011531CT	Déflecteur air gauche noir luisant	1
2	48031531C	Déflecteur air gauche sans peinture	1
3	48011501CA	Déflecteur air droite rouge	1
3	48011501CB	Déflecteur air droite jaune	1
3	48011501CT	Déflecteur air droite noir luisant	1
3	48031501C	Déflecteur air droite sans peinture	1
4	48011801CA	Carene supérieure gauche rouge	1
4	48011801CB	Carene supérieure gauche jaune	1
4	48011801CT	Carene supérieure gauche noir luisant	1
4	48031821C	Carene supérieure gauche pas de peinture	1
5	24721952A	Couvercle droit	1
6	48011551CA	Carene inférieure gauche rouge	1
6	48011551CB	Carene inférieure gauche jaune	1
6	48011551CT	Carene inférieure gauche noir luisant	1
6	48031551C	Carene inférieure gauche pas de peinture	1
7	48610641A	Panneau thermofuge gauche	1
8	48610631A	Panneau thermofuge droite	1
9	48011521CA	Carene inférieure droite rouge	1
9	48011521CB	Carene inférieure droite jaune	1
9	48011521CT	Carene inférieure droite noir luisant	1
9	48031521C	Carene inférieure droite pas de peinture	1
10	48610691A	Panneau droit	1
11	48011791CA	Carene supérieure droite rouge	1
11	48011791CB	Carene supérieure droite jaune	1
11	48011791CT	Carene supérieure droite noir luisant	1
11	48031811C	Carene supérieure droite pas de peinture	1
12	800056443	Écrou autobloquant M5X0,80 ch8	10
13	85040491A	Fixation rapide	4
14	77912901A	Vis tbei M5X14	4
15	56410421CA	Garde-Boue avant rouge	1
15	56410421CB	Garde-Boue avant jaune	1
15	56410421CT	Garde-Boue avant noir luisant	1
15	56430421C	Garde-Boue avant sans peinture	1
16	48410441CA	Carene inférieure rouge	1
16	48410441CB	Carene inférieure jaune	1
16	48410441CT	Carene inférieure noir luisant	1
16	48430441C	Carene inférieure sans peinture	1
17	77250371AB	Vis tef M6X14	4
18	85610421A	Rondelle en nylon 6X12X0,5	9
19	77510201A	Vis tbei M6X16	3
20	85040501A	Pivot	4
21	85040511A	Bague étanchéité	4
22	73640131B	Rivet arrachage	1
23	85210751A	Rondelle	2
24	85010031A	Agrafe	1
25	69720151A	Trousse à outils	1
26	43813611AA	Decalcomanie Ducati 999S	2
26	43813611AB	Decalcomanie Ducati 999S	2
27	82712811A	Plaquette gauche	1
28	82712801A	Plaquette droite	1
29	76410551A	Caoutchouc	1
30	24721962A	Protection gauche	1
31	77250341A	Vis taraud 3.5X12	6
32	76410611A	Caotchouc	1
33	77510211A	Vis tbei M6X20	2
34	48610621A	Panneau gauche	1
35	85040581A	Pivot	4
36	92610031A	Velcro adhesif 120X165	1
37	48610651A	Panneau latéral droit	1
38	48610661A	Panneau latéral gauche	1
39	83210301A	Pivot	2
40	036499020	Insertion filetée wellnut M6	2
41	85240091A	Rondelle 5.3X15X1	2
42	77510171A	Vis tbei M5X16	12
43	85240131A	Rondelle 5.3X15X1	6

—
