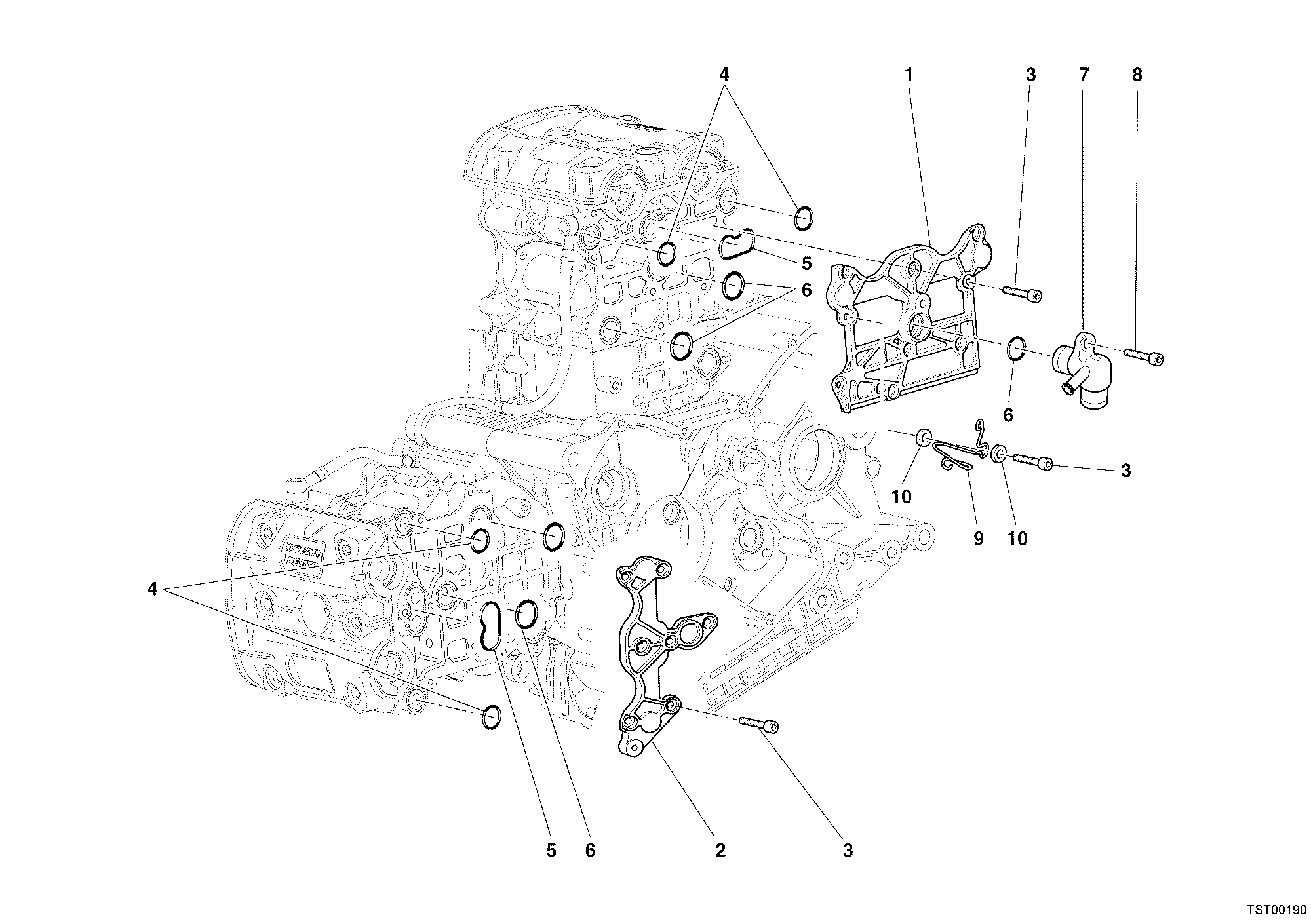

10 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24711631A | Couvercle intérieur courroie | 1 |
| 2 | 24711611A | Couvercle intérieur courroie | 1 |
| 3 | 77150658B | Vis tcei M6X16 | 18 |
| 4 | 46320505A | Joint torique 18.77X1.78 | 4 |
| 5 | 78810641A | Joint | 2 |
| 6 | 938232087 | Joint torique | 4 |
| 7 | 81411171A | Raccord sortie eau | 1 |
| 8 | 77150718B | Vis tcei M6X30 | 1 |
| 9 | 88110511A | Passe-Cable | 1 |
| 10 | 85211761A | Rondelle 6.4X12.5X1.6 | 2 |
