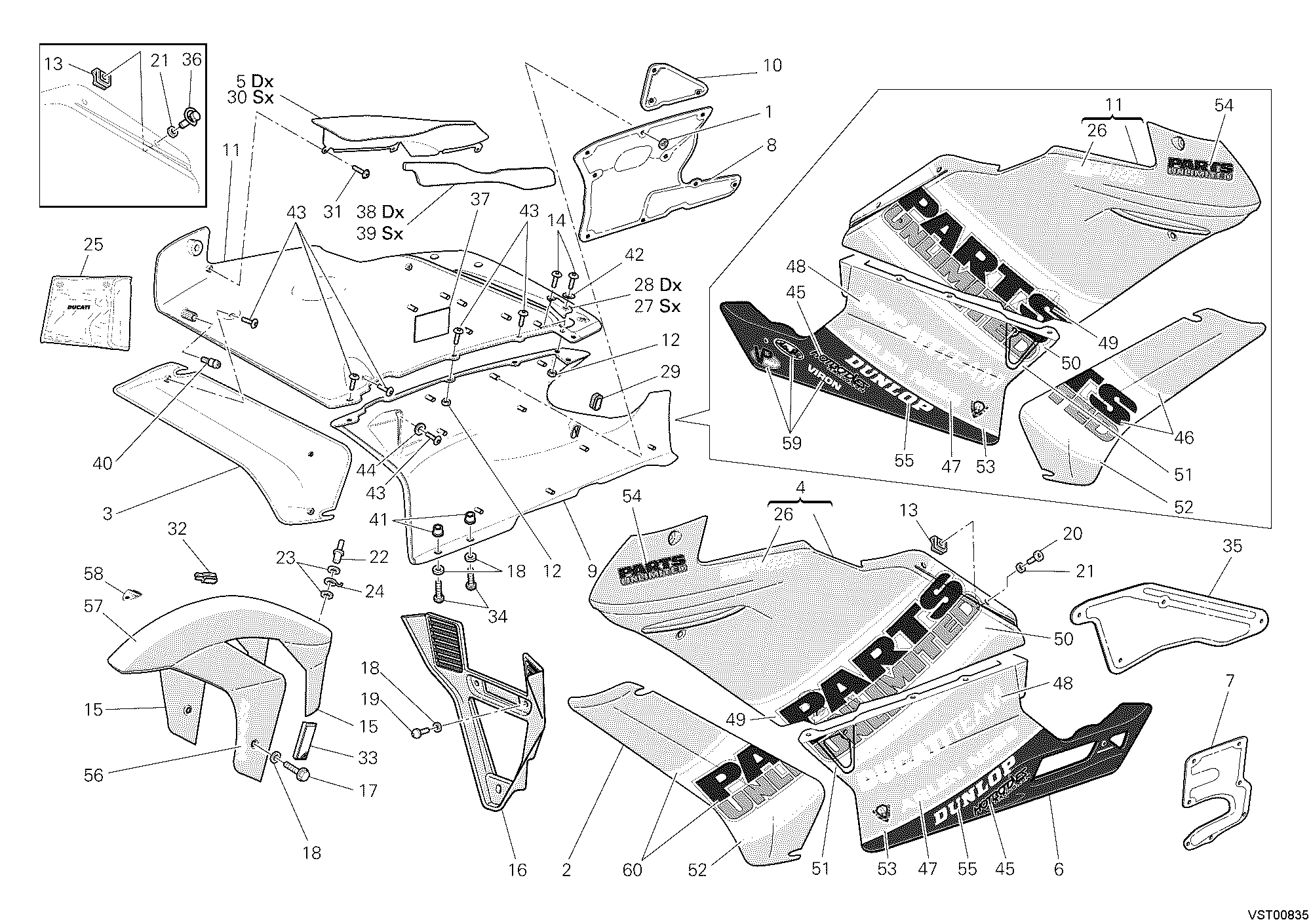

Habillage - 999 S Ama Replica 2007

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	85040441A	Fixation rapide	24
2	48011531CP	Déflecteur air gauche rouge	1
2	48031531C	Déflecteur air gauche sans peinture	1
3	48011501CP	Déflecteur air droite rouge	1
3	48031501C	Déflecteur air droite sans peinture	1
4	48011801CP	Demi-Carene supérieure gauche rouge	1
4	48031821C	Carene supérieure gauche pas de peinture	1
5	24721952A	Couvercle droit	1
6	48011551CP	Carene inférieure gauche rouge	1
6	48031551C	Carene inférieure gauche pas de peinture	1
7	48610642A	Panneau insonorisant gauche	1
8	48610632A	Panneau insonorisant droit	1
9	48011521CP	Carene inférieure droite rouge	1
9	48031521C	Carene inférieure droite pas de peinture	1
10	48610692A	Panneau insonorisant droit	1
11	48011791CP	Demi-Carene supérieure droite rouge	1
11	48031811C	Carene supérieure droite pas de peinture	1
12	74841001AB	Écrou autobloquant M5	10
13	85040491A	Fixation rapide	4
14	77912901A	Vis tbei M5X14	4
15	56410421CW	Garde-Boue avant rouge	1
15	56430421C	Garde-Boue avant sans peinture	1
16	48410441CA	Carene inférieure rouge	1
16	48430441C	Carene inférieure sans peinture	1
17	77210611A	Vis tef M6X14	4
18	85610421A	Rondelle en nylon 6X12X0,5	9
19	77510201A	Vis tbei M6X16	3
20	85040501A	Pivot	4
21	85040511A	Bague étanchéité	4
22	73640131B	Rivet arrachage	1
23	85210751A	Rondelle	2
24	85010031A	Agrafe	1
25	69720151A	Trousse à outils	1
26	43711791A	Decalcomanie Ducati 999S testastretta	2
27	82712811A	Plaquette gauche	1
28	82712801A	Plaquette droite	1
29	76410551A	Caoutchouc	1
30	24721962A	Protection gauche	1
31	77250341A	Vis taraud 3.5X12	6
32	76410611A	Caotchouc	1
33	52910081AB	Catadioptre latéral	2
34	77510211A	Vis tbei M6X20	2
35	48610622A	Panneau latéral gauche	1
36	85040581A	Pivot	4
37	92610031A	Velcro adhesif 120X165	1
38	48610651A	Panneau latéral droit	1
39	48610661A	Panneau latéral gauche	1
40	83210301A	Pivot	1
41	85041121A	Douille	2
42	85240091A	Rondelle 5.3X15X1	2
43	77510171A	Vis tbei M5X16	12
44	85240131A	Rondelle 5.3X15X1	6
45	43711741A	Decalcomanie hotbodies	2
46	43711751A	Decalcomanie parts unlimited	1
47	43711761A	Decalcomanie	2
48	43711771A	Decalcomanie Ducati team	2
49	43711821A	Decalcomanie gauche parts unlimited	1
50	43711951A	Decalcomanie parts unlimited gauche	1
51	43814431A	Filet Blanc/Rouge	2
52	43814401A	Filet Blanc/Rouge	2
53	43814421A	Filet blanc	2
54	43711781A	Decalcomanie parts unlimited	1
55	43711181A	Decalcomanie dunlop	2
56	43711181B	Decalcomanie dunlop	2
57	43813711A	Filet blanc	1
58	43611091A	Decalcomanie Ducati Corse	1
59	43814411A	Plaque D'Inscription	1
60	43711961A	Decalcomanie parts unlimited gauche	1

—
