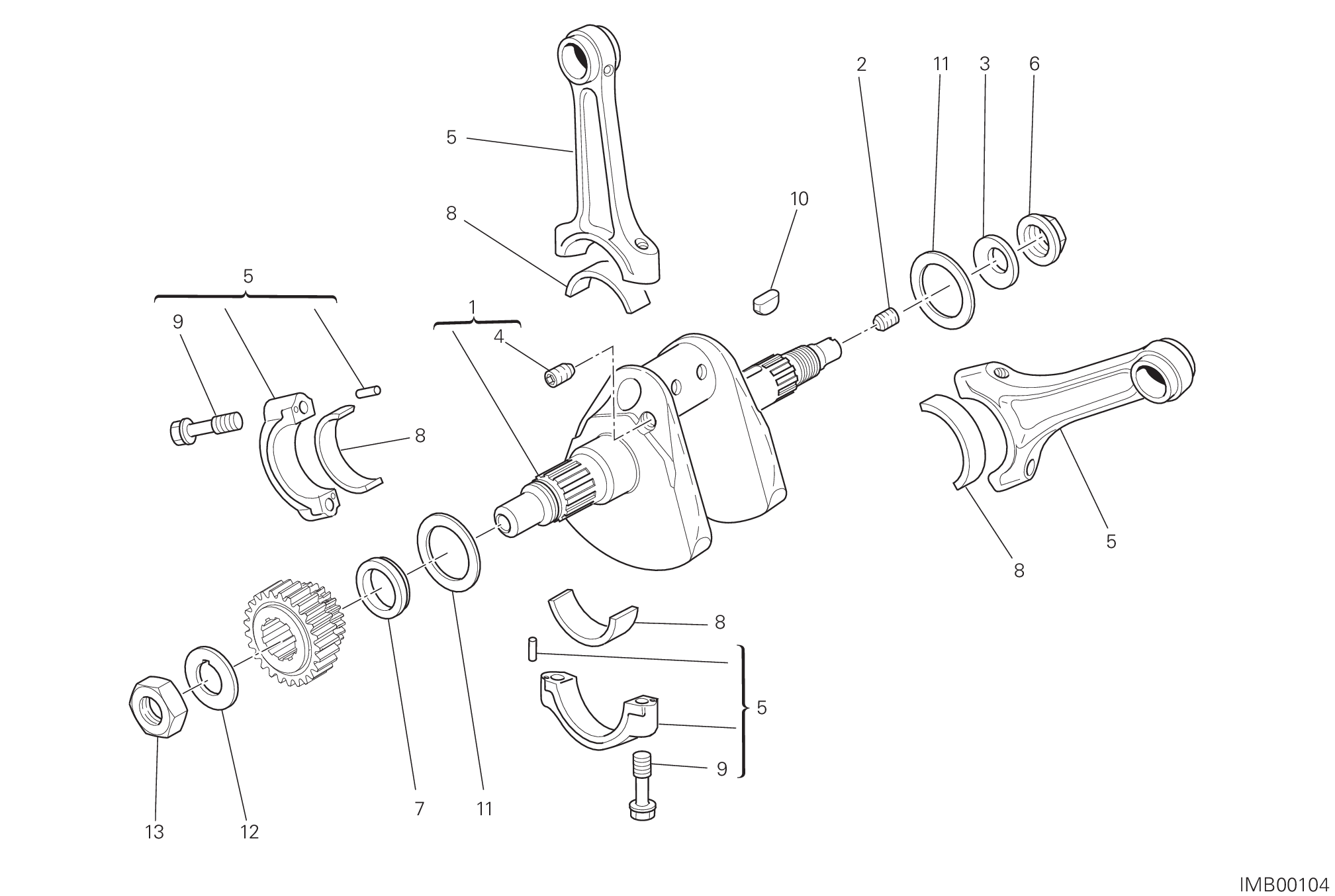

27 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 14621241A | Vilebrequin | 1 |
| 2 | 77911091A | Vis sans tête filetée | 1 |
| 3 | 79910512A | Belleville | 1 |
| 4 | 721212106 | Vis sans tête filetée M8X8 | 1 |
| 5 | 15620191A | Bielle complète | 2 |
| 6 | 75010122A | Ecrou | 1 |
| 7 | 71010611A | Entretoise | 1 |
| 8 | 11210121AA | Demi-Coussinet de bielle rouge | 2 |
| 8 | 11210121AB | Coussinet de bielle bleu | 2 |
| 9 | 77911141A | Vis, chapeau bielle | 4 |
| 10 | 075529025 | Clé woodruff | 1 |
| 11 | 85211041H | Rondelle de butée 50X35X2.25 | 2 |
| 11 | 85211042A | Rondelle de butée 50X35X1.9 | 2 |
| 11 | 85211042B | Rondelle de butée 50X35X1.95 | 2 |
| 11 | 85211042C | Rondelle de butée 50X35X2 | 2 |
| 11 | 85211042D | Rondelle de butée 50X35X2,05 | 2 |
| 11 | 85211042E | Rondelle de butée 50X35X2,1 | 2 |
| 11 | 85211042F | Rondelle de butée 50X35X2,15 | 2 |
| 11 | 85211042G | Rondelle de butée 50X35X2,2 | 2 |
| 11 | 85211042I | Rondelle de butée 50X35X2,3 | 2 |
| 11 | 85211042J | Rondelle de butée 50X35X2,35 | 2 |
| 11 | 85211042K | Rondelle de butée 2,4 | 2 |
| 11 | 85211042L | Rondelle de butée 2,45 | 2 |
| 11 | 85211042M | Rondelle de butée 2,5 | 2 |
| 11 | 85211042N | Rondelle de butée 2,55 | 2 |
| 12 | 85110101A | Rondelle blocage | 1 |
| 13 | 75010571A | Écrou M24X1 | 1 |
