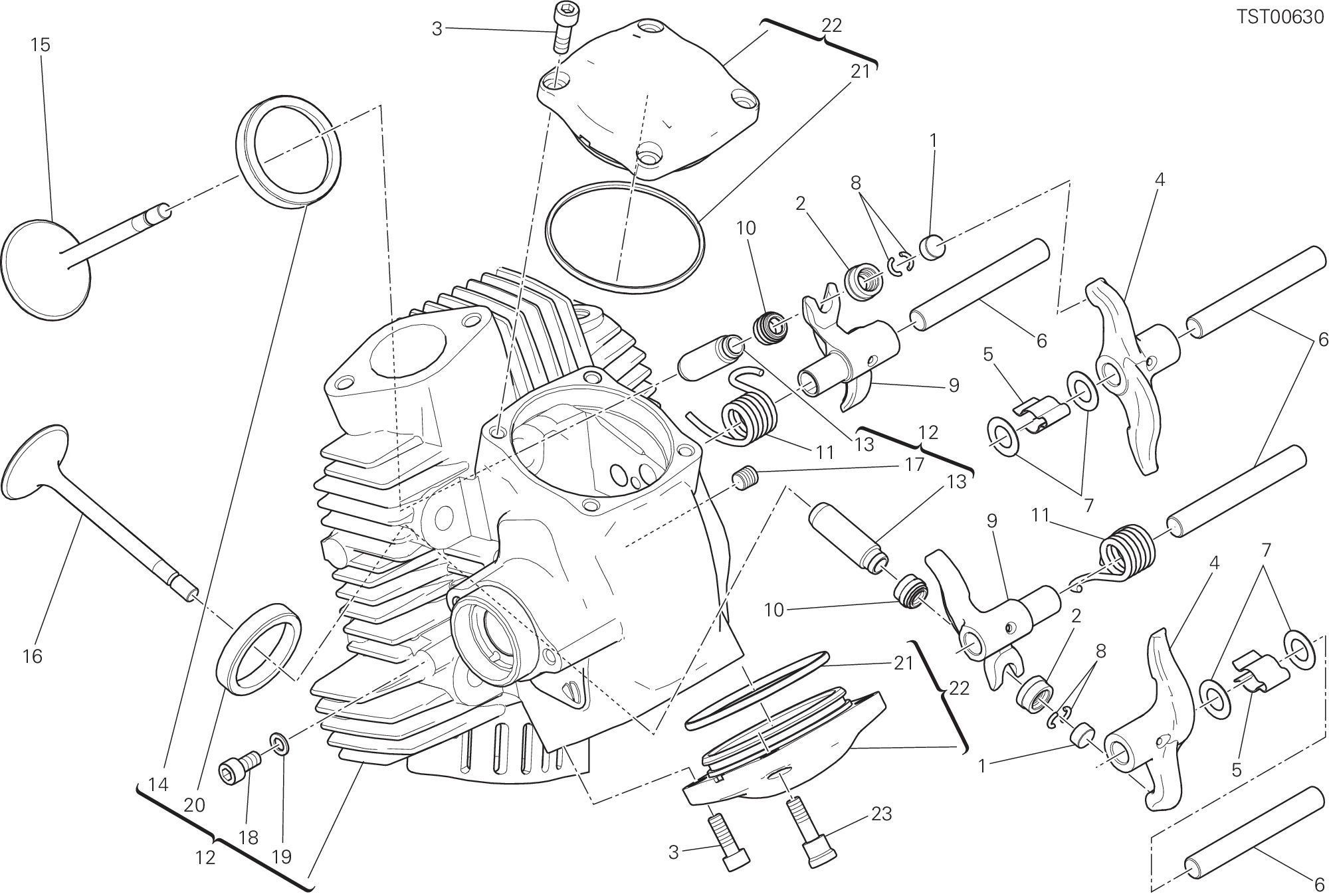

Culasse Horizontale - Cafe Racer 2019

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	84010012A	Réglage culbeteur ouverture 2.00 mm	2
1	84010022A	Réglage culbeteur ouverture 2.05 mm	2
1	84010032A	Réglage culbeteur ouverture 2.10 mm	2
1	84010042A	Réglage culbeteur ouverture 2.15 mm	2
1	84010052A	Réglage culbeteur ouverture 2.20 mm	2
1	84010062A	Réglage culbeteur ouverture 2.25 mm	2
1	84010072A	Réglage culbeteur ouverture 2.30 mm	2
1	84010082A	Réglage culbeteur ouverture 2.35 mm	2
1	84010092A	Réglage culbeteur ouverture 2.40 mm	2
1	84010102A	Réglage culbeteur ouverture 2.45 mm	2
1	84010112A	Réglage culbeteur ouverture 2.50 mm	2
1	84010122A	Réglage culbeteur ouverture 2.55 mm	2
1	84010132A	Réglage culbeteur ouverture 2.60 mm	2
1	84010142A	Réglage culbeteur ouverture 2.65 mm	2
1	84010152A	Réglage culbeteur ouverture 2.70 mm	2
1	84010162A	Réglage culbeteur ouverture 2.75 mm	2
1	84010172A	Réglage culbeteur ouverture 2.80 mm	2
1	84010182A	Réglage culbeteur ouverture 2.85 mm	2
1	84010192A	Réglage culbeteur ouverture 2.90 mm	2
1	84010202A	Réglage culbeteur ouverture 2.95 mm	2
1	84010212A	Réglage culbeteur ouverture 3.00 mm	2
1	84010222A	Réglage culbeteur ouverture 3.05 mm	2
1	84010232A	Réglage culbeteur ouverture 3.10 mm	2
1	84010242A	Réglage culbeteur ouverture 3.15 mm	2
1	84010252A	Réglage culbeteur ouverture 3.20 mm	2
1	84010262A	Réglage culbeteur ouverture 3.25 mm	2
1	84010272A	Réglage culbeteur ouverture 3.30 mm	2
1	84010282A	Réglage culbeteur ouverture 3.35 mm	2
1	84010292A	Réglage culbeteur ouverture 3.40 mm	2
1	84010302A	Réglage culbeteur ouverture 3.45 mm	2
1	84010312A	Réglage culbeteur ouverture 1.80 mm	2
1	84010322A	Réglage culbeteur ouverture 1.85 mm	2
1	84010332A	Réglage culbeteur ouverture 1.90 mm	2
1	84010342A	Réglage culbeteur ouverture 1.95 mm	2
1	84010722A	Réglage culbeteur ouverture 3.60 mm	2
1	84010732A	Réglage culbeteur ouverture 3.80 mm	2
1	84011082A	Réglage culbeteur ouverture 3.50 mm	2
1	84011092A	Réglage culbeteur ouverture 3.55 mm	2
1	84011102A	Réglage culbeteur ouverture 3.65 mm	2
1	84011112A	Réglage culbeteur ouverture 3.70 mm	2
1	84011122A	Réglage culbeteur ouverture 3.75 mm	2
1	84011132A	Réglage culbeteur ouverture 3.85 mm	2
1	84011142A	Réglage culbeteur ouverture 3.9 mm	2
2	84010412B	Réglage culbeteur fermature 2.20 mm	2
2	84010422B	Réglage culbeteur fermature 2.25 mm	2
2	84010432B	Réglage culbeteur fermature 2.30 mm	2
2	84010442B	Réglage culbeteur fermature 2.35 mm	2
2	84010452B	Réglage culbeteur fermature 2.40 mm	2
2	84010462B	Réglage culbeteur fermature 2.45 mm	2
2	84010472B	Réglage culbeteur fermature 2.50 mm	2
2	84010482B	Réglage culbeteur fermature 2.55 mm	2
2	84010492B	Réglage culbeteur fermature 2.60 mm	2
2	84010502B	Réglage culbeteur fermature 2.65 mm	2
2	84010512B	Réglage culbeteur fermature 2.70 mm	2
2	84010522B	Réglage culbeteur fermature 2.75 mm	2
2	84010532B	Réglage culbeteur fermature 2.80 mm	2
2	84010542B	Réglage culbeteur fermature 2.85 mm	2
2	84010552B	Réglage culbeteur fermature 2.90 mm	2
2	84010562B	Réglage culbeteur fermature 2.95 mm	2
2	84010572B	Réglage culbeteur fermature 3.00 mm	2
2	84010582B	Réglage culbeteur fermature 3.05 mm	2
2	84010592B	Réglage culbeteur fermature 3.10 mm	2
2	84010602B	Réglage culbeteur fermature 3.15 mm	2
2	84010612B	Réglage culbeteur fermature 3.20 mm	2
2	84010622B	Réglage culbeteur fermature 3.25 mm	2
2	84010632B	Réglage culbeteur fermature 3.30 mm	2
2	84010642B	Réglage culbeteur fermature 3.35 mm	2
2	84010652B	Réglage culbeteur fermature 3.40 mm	2
2	84010662B	Réglage culbeteur fermature 3.45 mm	2
2	84010672B	Réglage culbeteur fermature 3.50 mm	2
2	84010682B	Réglage culbeteur fermature 3.55 mm	2
2	84010692B	Réglage culbeteur fermature 3.60 mm	2
2	84010702B	Réglage culbeteur fermature 3.65 mm	2
2	84010712B	Réglage culbeteur fermature 3.70 mm	2
2	84010722B	Réglage culbeteur fermature 3.75 mm	2
2	84010732B	Réglage culbeteur fermature 3.80 mm	2
2	84010742B	Réglage culbeteur fermature 3.85 mm	2
2	84010752B	Réglage culbeteur fermature 3.90 mm	2
2	84010762B	Réglage culbeteur fermature 3.95 mm	2
2	84010772B	Réglage culbeteur fermature 4.00 mm	2
2	84010782B	Réglage culbeteur fermature 4.05 mm	2
2	84010792B	Réglage culbeteur fermature 4.10 mm	2
2	84010802B	Réglage culbeteur fermature 4.15 mm	2
2	84010812B	Réglage culbeteur fermature 4.20 mm	2
2	84010822B	Réglage culbeteur fermature 4.25 mm	2
2	84010832B	Réglage culbeteur fermature 4.30 mm	2
2	84010842B	Réglage culbeteur fermature 4.35 mm	2
2	84010852B	Réglage culbeteur fermature 4.40 mm	2
2	84010862B	Réglage culbeteur fermature 4.45 mm	2
2	84010872B	Réglage culbeteur fermature 4.50 mm	2
3	77150668BA	Vis M6X18	7
4	208Z0011A	Culbuteur ouverture	2
5	79912121A	Ressort axe du culbuteurs	2
6	821Z0011B	Axe culbuteur	4
7	064770010	Rondelle butée	4
8	66910011E	Demi bague	4
9	209Z0011A	Culbuteur ferm.	2
10	76440572A	Bague D'Etencheite Guide-Soupape	2
11	79915021A	Ressort culbuteur fermeture	2
12	30124411AB	Culasse horizontale complète	1
13	30310681AA	Guide-Soupape +0,03 mm	2
13	30310681AB	Guide-Soupape +0,06 mm	2
13	30310681AC	Guide-Soupape +0,09 mm	2
14	30410901A	Siège soupape admissiom	1
14	30410901AB	Siège soupape admission +0,03 mm	1
14	30410901AC	Siège soupape admission +0,06 mm	1
15	21010881A	Soupape admission	1
16	21110881A	Soupape dechappement	1
17	78010871A	Vis sans tête filetée	1
18	77911331A	Vis speciale tcei M6X12	1
19	85250231A	Joint	1
20	30410911A	Siège soupape D'Echappement	1
20	30410911AB	Siège soupape échappement +0,03 mm	1
20	30410911AC	Siège soupape échappement +0,06 mm	1
21	88641381A	Joint torique 63.13X2.62	2
22	24020393A	Couvercle soupapes	2
23	77919631A	Vis special	1

—
