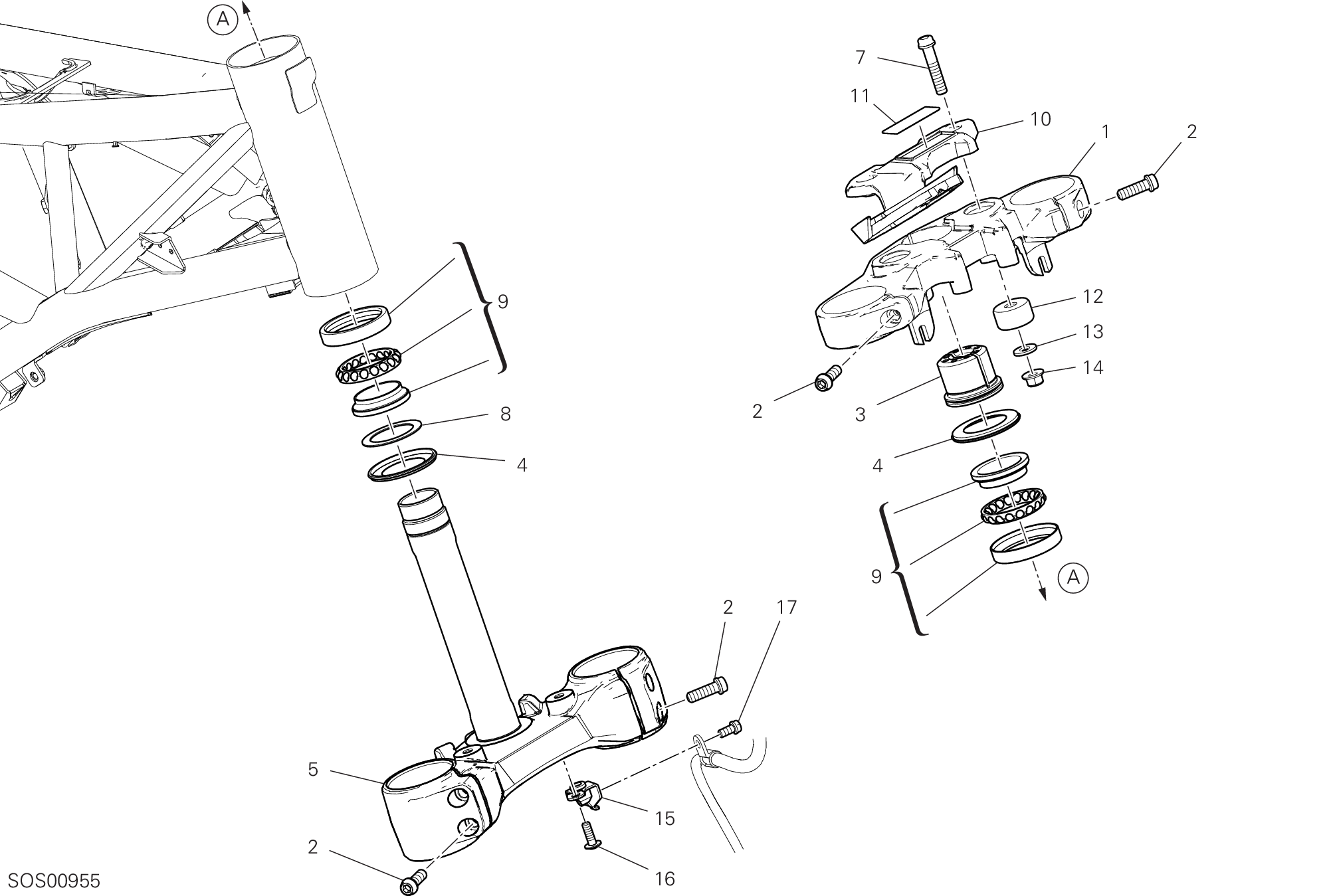

16 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 34111523AB | Tête de direction | 1 |
| 2 | 77157254B | Vis | 7 |
| 3 | 70310131A | Écrou supérieur tête direction | 1 |
| 4 | 93010041B | Bague étanchéité | 2 |
| 5 | 34220891AB | Base di sterzo | 1 |
| 7 | 77159648B | Vis | 2 |
| 8 | 85211031AB | Rosette | 1 |
| 9 | 70241231A | Roulements direction ntn Sf07A17P | 2 |
| 10 | 8291G251AA | Support tableau de bord | 1 |
| 11 | 433P4401A | Plaque D'Inscription (Scrambler) | 1 |
| 12 | 71116661AA | Douille | 2 |
| 13 | 85213701A | Rosette | 2 |
| 14 | 74941128B | Écrou M8 | 2 |
| 15 | 82718711AA | Plaquette | 1 |
| 16 | 77210423C | Vis tbeif M6X16 | 2 |
| 17 | 77156633B | Vis | 1 |
