Pincez pour zoomer · touchez une pièce

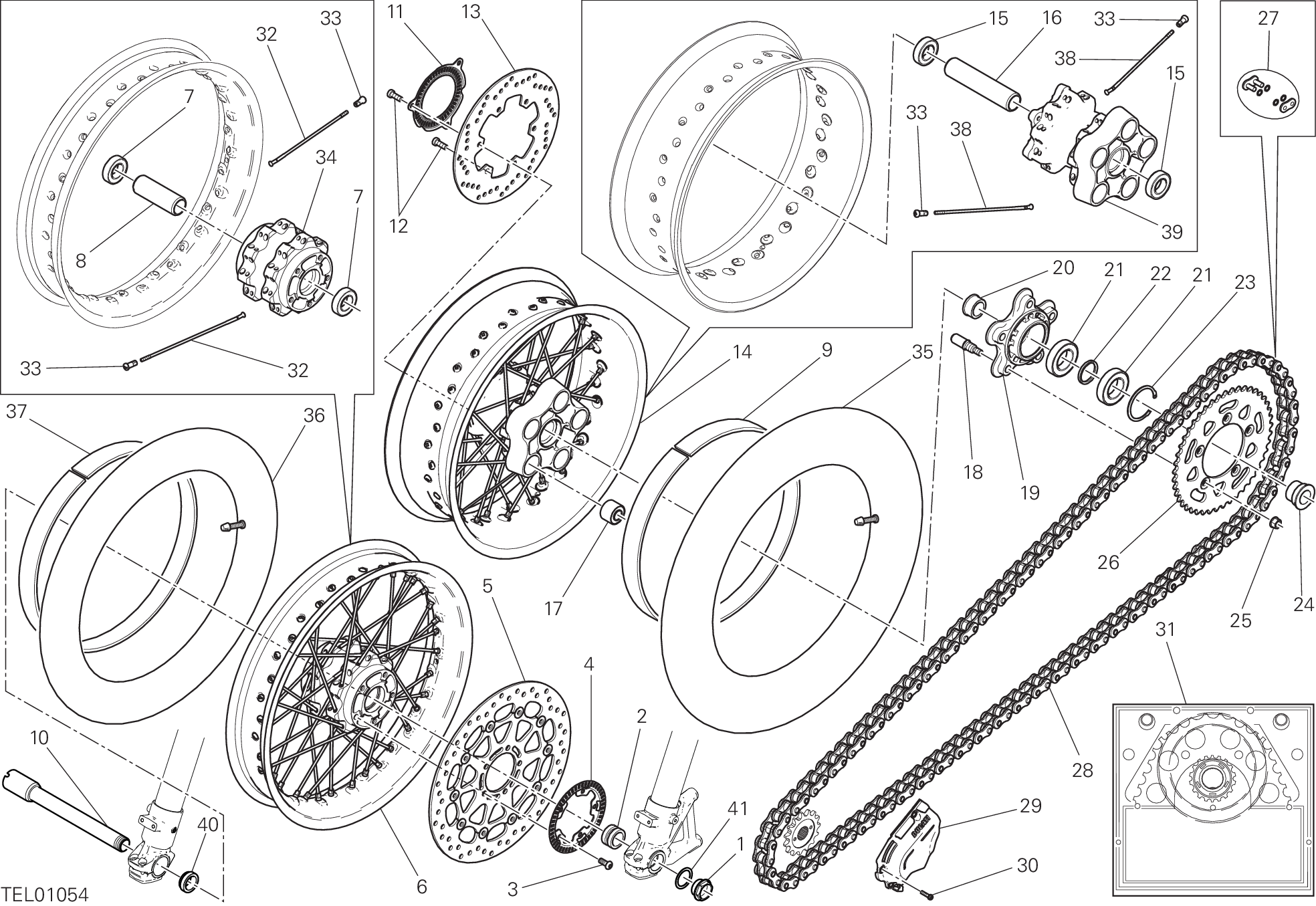

41 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 74810651A | Ecrou | 1 |
| 2 | 71311973A | Entretoise gauche. | 1 |
| 3 | 72010513C | Vis | 5 |
| 4 | 50410051A | Roue phonique | 1 |
| 5 | 49241411A | Disque frein avant | 1 |
| 6 | 50122141AA | Roue avant | 1 |
| 7 | 70250451A | Roulement | 2 |
| 8 | 71413241AA | Entretoise interne | 1 |
| 9 | 46040321A | Protection chambre à air | 1 |
| 10 | 81910842AA | Pivot roue avant | 1 |
| 11 | 50410061A | Roue phonique arrière | 1 |
| 12 | 77351223BF | Vis | 6 |
| 13 | 49240032A | Disque frein arrière | 1 |
| 14 | 50221911AA | Jante roue arrière or | 1 |
| 15 | 70250621A | Roulement | 2 |
| 16 | 7131B051A | Entretoise interne | 1 |
| 17 | 70010591A | Caoutchouc | 5 |
| 18 | 82110091B | Pivot | 5 |
| 19 | 16010922A | Bride Porte-Couronne | 1 |
| 20 | 7131A801A | Entretoise interne | 1 |
| 21 | 70240381A | Roulement | 2 |
| 22 | 71311841A | Entretoise interne | 1 |
| 23 | 88440061A | Circlip | 1 |
| 24 | 7131A811A | Entretoise ext. | 1 |
| 25 | 74840241AB | Écrou M10X1.25 | 5 |
| 26 | 49411651AA | Couronne D46 | 1 |
| 27 | 67740231A | Joint chain | 1 |
| 28 | 67640981A | Chaîne 107+1 | 1 |
| 29 | 4601F261A | Couvercle pignon chaîne | 1 |
| 30 | 77110391A | Vis tceif M6X16 | 3 |
| 31 | 67621041A | Kit transmission secondaire | 1 |
| 32 | 49640061A | Rayon roue | 36 |
| 33 | 81540051A | Nipple, rayon | 72 |
| 34 | 16220591AA | Moyeu roue avant | 1 |
| 35 | 50340021A | Chambre à air (arrière) | 1 |
| 36 | 50340061A | Chambre à air devant | 1 |
| 37 | 46044751A | Protection chambre à air | 1 |
| 38 | 49640031B | Rayon roue | 36 |
| 39 | 16220481BA | Moyeu roue arrière | 1 |
| 40 | 71413261AA | Entretoise droit | 1 |
| 41 | 85212221A | Rondelle | 1 |
