Pincez pour zoomer · touchez une pièce

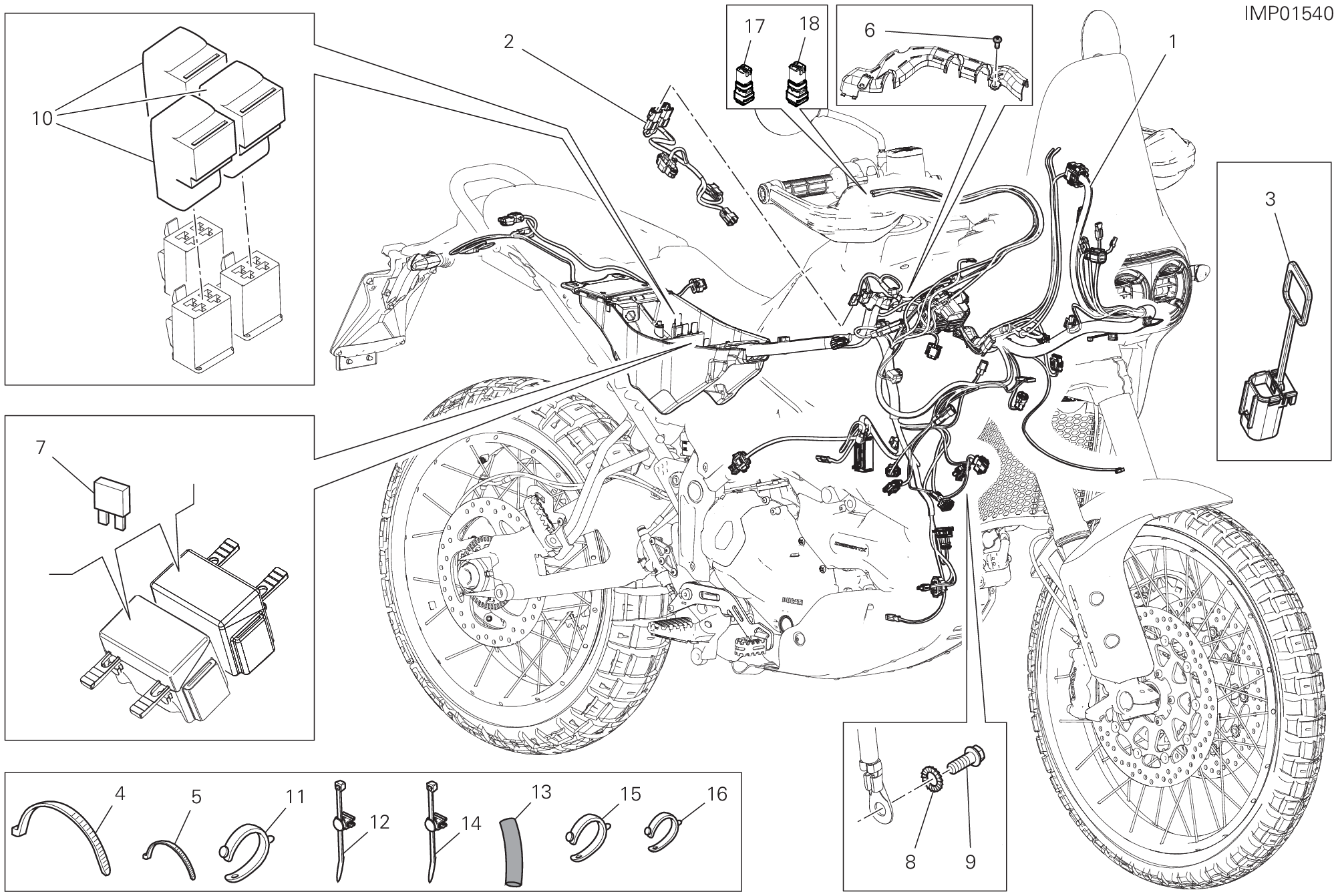

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 5102L141E | CâBlage principal | 1 |
| 2 | 5101I041A | Câblage D'Injection | 1 |
| 3 | 87211681A | Bouchon | 1 |
| 4 | 069191030 | Collier | 4 |
| 5 | 74140381A | Collier | 9 |
| 6 | 77440203C | Vis | 3 |
| 7 | 38940071A | Fusible 7.5à | 1 |
| 7 | 38940191A | Fusibile 5A | 1 |
| 7 | 38940201A | Fusible 10A | 1 |
| 7 | 38940211A | Fusible 15A | 1 |
| 7 | 38940221A | Fusible 20A | 1 |
| 7 | 38940261A | Fusibile 25A | 1 |
| 8 | 85550001B | Rondelle elastique | 1 |
| 9 | 77211061A | Vis tef M6X14 | 1 |
| 10 | 54140101A | Relais | 3 |
| 11 | 74110131A | Collier caoutchouc 82Mm | 3 |
| 12 | 75840771A | Passe-Cable | 2 |
| 13 | 4601C581A | Gaine de protection | 1 |
| 14 | 75840801A | Collier | 2 |
| 15 | 74110121A | Collier caoutchouc 62Mm | 7 |
| 16 | 74110551A | Collier caoutchouc 39Mm | 14 |
| 17 | 38620061A | Connecteur à 6 voies | 2 |
| 18 | 38620081A | Connecteur | 1 |
