17 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

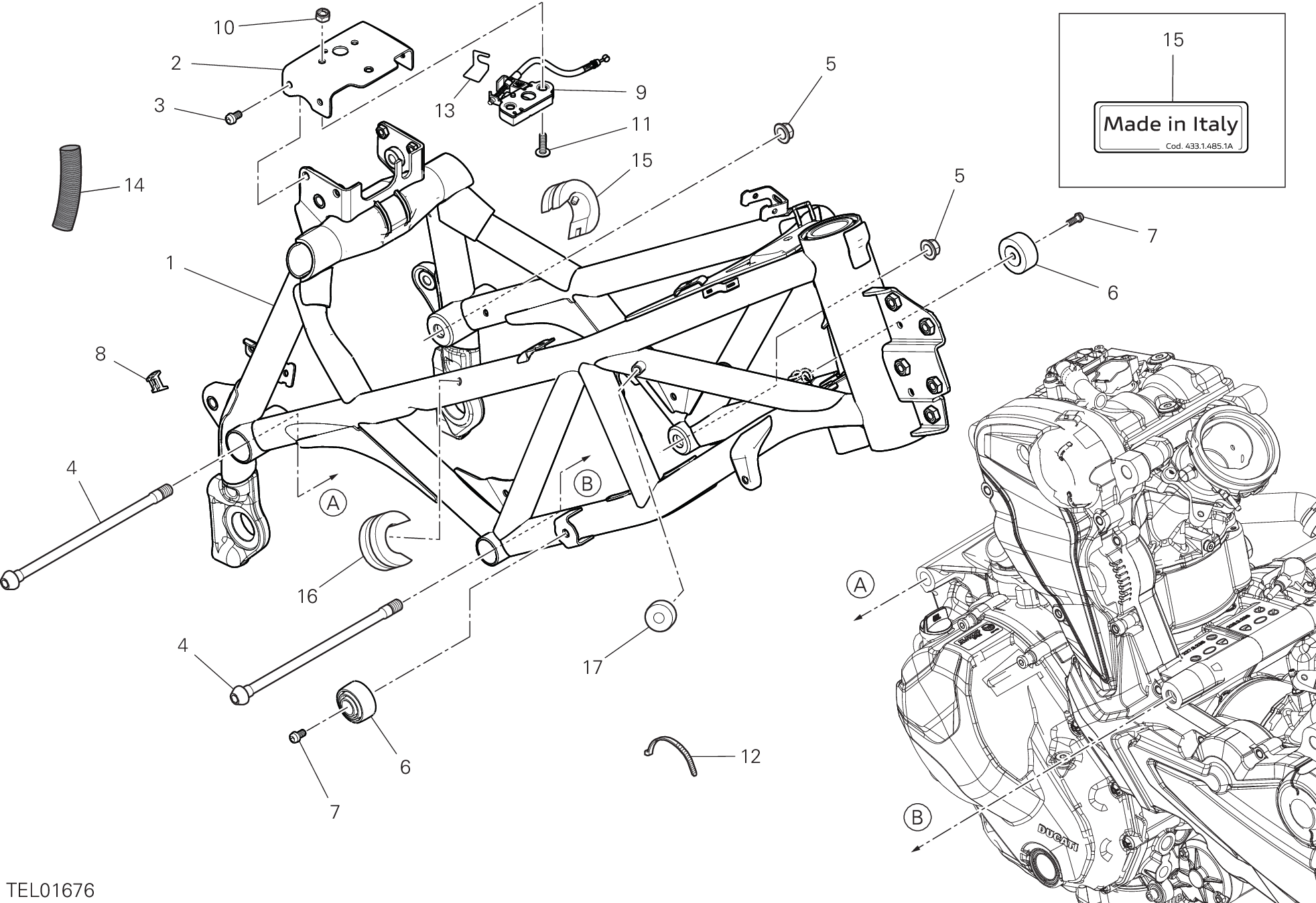

| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47018382BA | Cadre | 1 |
| 2 | 8271H591AA | Plate fix seat | 1 |
| 3 | 77211021A | Vis tbeif M6X10 | 4 |
| 4 | 7791A131AA | Pivot devant | 2 |
| 5 | 74841011AA | Écrou à embase | 2 |
| 6 | 86610621A | Tampon caoutchouc | 2 |
| 7 | 77156628B | Vis tceif M6X10 | 2 |
| 8 | 85040671A | Collier tucker | 1 |
| 9 | 59840531A | Plaquette | 1 |
| 10 | 74941333B | Ecrou | 2 |
| 11 | 77240443C | Vis | 2 |
| 12 | 069191030 | Collier | 2 |
| 13 | 82719261A | Jonc | 1 |
| 14 | 4601H701A | Gaine de protection | 1 |
| 15 | 43314851A | Plaque D'Inscription | 1 |
| 16 | 86613291B | Tampon | 2 |
| 17 | 86613321A | Tampon | 2 |
