Pincez pour zoomer · touchez une pièce

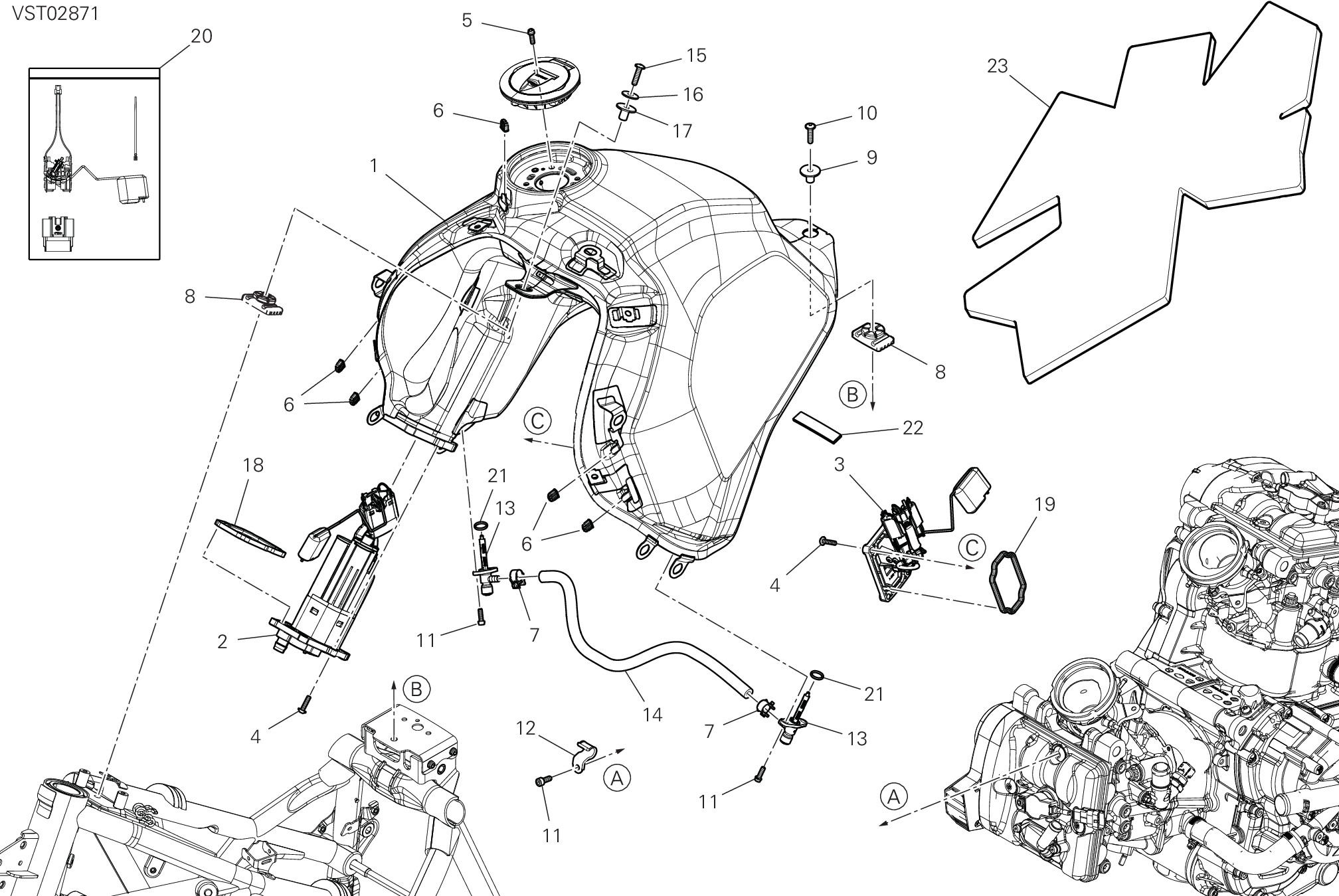

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 58613091FA | Réservoir carburant | 1 |
| 2 | 16024421B | Pompe à carburant | 1 |
| 3 | 59210321B | Jauge niveau essence | 1 |
| 4 | 77244213B | Vis tbei M5X20 | 10 |
| 5 | 77156418B | Vis tceif M5X16 | 4 |
| 6 | 76411891A | Gaine de protection | 5 |
| 7 | 74142121A | Collier | 2 |
| 8 | 86612561A | Tampon | 2 |
| 9 | 71615611AA | Entretoise | 1 |
| 10 | 77240463C | Vite tbeif | 1 |
| 11 | 77150638B | Vis tcei M6X12 | 5 |
| 12 | 8301B831AA | Equerre | 1 |
| 13 | 58840232A | Robinet de essence | 2 |
| 14 | 59019111A | Tuyau | 1 |
| 15 | 77244398BA | Vis | 1 |
| 16 | 85215181A | Rondelle | 1 |
| 17 | 71616401A | Entretoise | 1 |
| 18 | 69929221A | Joint pompe à carburant | 1 |
| 19 | 69929751A | Joint jauge niveau essence | 1 |
| 20 | 42520091A | Kit ricamb.flangia cilc 30270234 bitron | 1 |
| 21 | 88642741A | Joint D'Etancheite | 2 |
| 22 | 78811521A | Tampon caoutchouc decalcomanie | 1 |
| 23 | 48613091A | Calotte insonorisante | 1 |
