Pincez pour zoomer · touchez une pièce

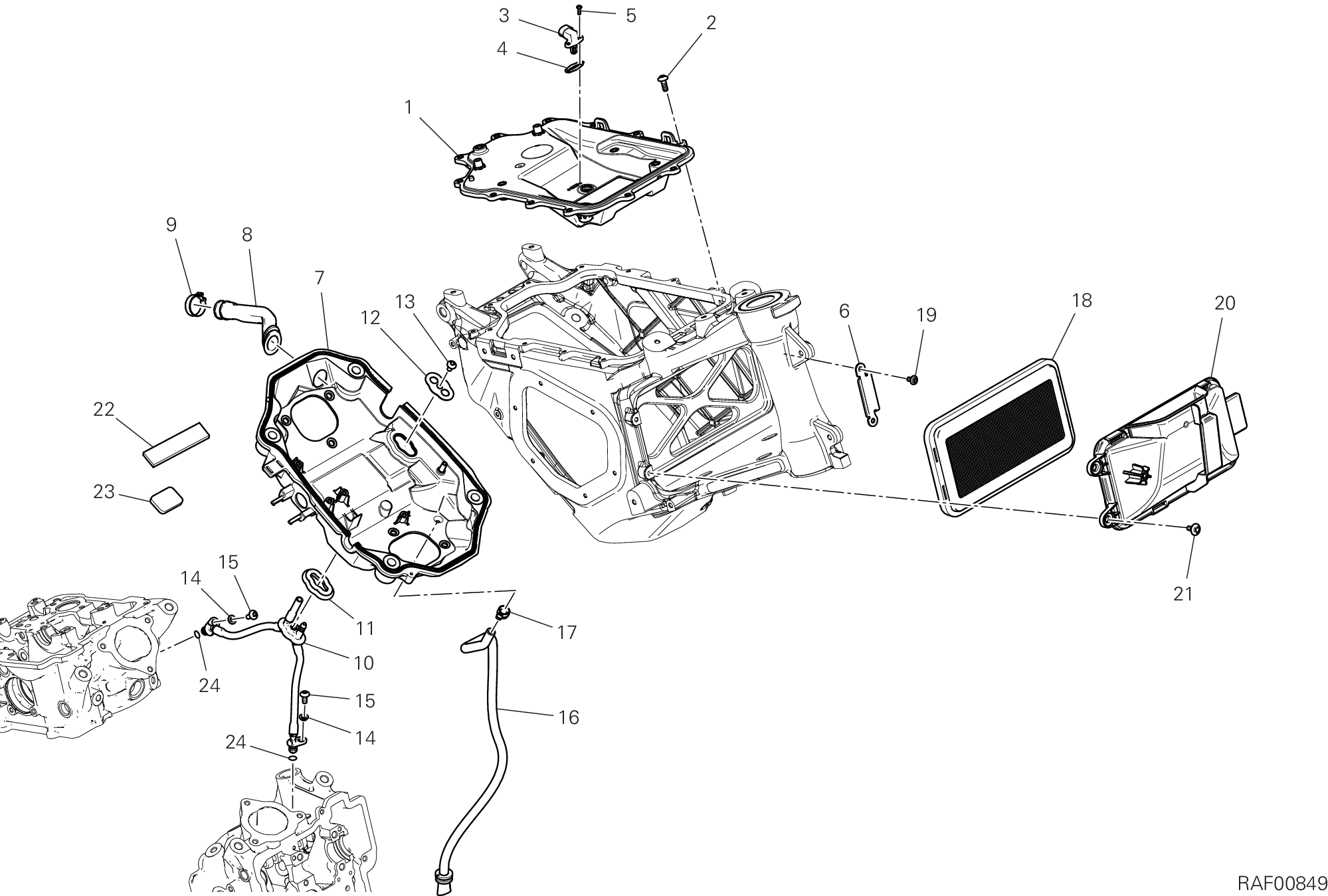

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24718501A | Airbox upper cover 2102 | 1 |
| 2 | 77244183B | Vis tbei M5X14 | 12 |
| 3 | 55240121A | Capteur température air | 1 |
| 4 | 78811041A | Joint capteur | 1 |
| 5 | 77440213C | Vis | 2 |
| 6 | 8301R431AA | Équerre tuba | 1 |
| 7 | 4421B071A | Lower airbox Shell V23D | 1 |
| 8 | 87611571A | Tuyau Blow-By | 1 |
| 9 | 74142971A | Collier | 1 |
| 10 | 59024181A | Assieme giro tubi bypass | 1 |
| 11 | 78812251A | Joint | 1 |
| 12 | 85215521B | Rondelle butée | 1 |
| 13 | 77244163BA | Vis tbei M5X10 | 1 |
| 14 | 71615071AA | Entretoise | 2 |
| 15 | 77244173B | Vis tbei M5X12 | 2 |
| 16 | 59018922A | Tuyau drainage airbox | 1 |
| 17 | 74140651A | Fascetta 11-7 mm | 1 |
| 18 | 42610801A | Filtre à air | 1 |
| 19 | 77244183BA | Vis tbei M5X14 | 2 |
| 20 | 4841D061B | Tuba | 1 |
| 21 | 77214411BA | Vis special | 2 |
| 22 | 86614691A | Tampon | 1 |
| 23 | 86614701A | Tampon | 1 |
| 24 | 88643641A | Joint torique | 2 |
