Pincez pour zoomer · touchez une pièce

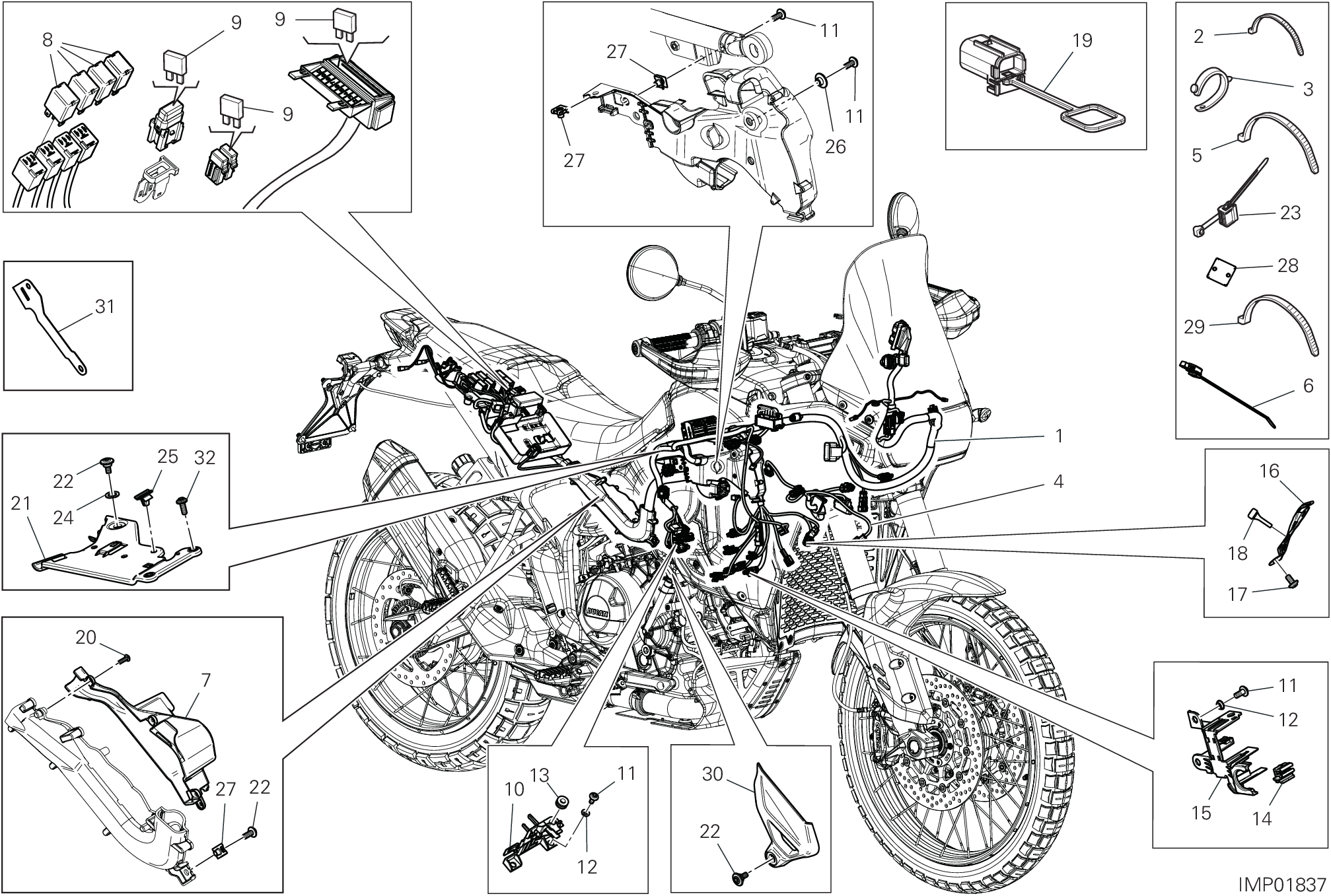

38 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 5101Q691D | CâBlage principal | 1 |
| 1 | 5101R001C | CâBlage principal | 1 |
| 2 | 74140381A | Collier | 15 |
| 3 | 74110121A | Collier caoutchouc 62Mm | 4 |
| 4 | 5101P923B | Câblage airbox | 1 |
| 5 | 069191030 | Collier | 17 |
| 6 | 74110551A | Collier caoutchouc 39Mm | 18 |
| 7 | 4601S992A | Cache serrure selle | 1 |
| 8 | 54140101A | Relais | 4 |
| 9 | 38940191A | Fusibile 5A | 1 |
| 9 | 38940201A | Fusible 10A | 1 |
| 9 | 38940211A | Fusible 15A | 1 |
| 9 | 38940221A | Fusible 20A | 1 |
| 9 | 38940241A | Fusible 7.5à | 1 |
| 9 | 38940261A | Fusibile 25A | 1 |
| 10 | 8301P211A | Équerre support connecteur | 1 |
| 11 | 77244173B | Vis tbei M5X12 | 7 |
| 12 | 71114122AA | Entretoise | 5 |
| 13 | 76411671A | Caoutchouc | 1 |
| 14 | 75841041A | Jonc | 1 |
| 15 | 8301P222A | Équerre support connecteur | 1 |
| 16 | 8301P331AA | Équerre support connecteur | 1 |
| 17 | 77244168B | Vis M5X10 | 1 |
| 18 | 86640101A | Tampon | 1 |
| 19 | 87211681A | Bouchon | 1 |
| 20 | 77440111A | Vis | 5 |
| 21 | 8291V731A | Équerre support connecteur | 1 |
| 22 | 77214411BA | Vis special | 3 |
| 23 | 75840801A | Collier | 2 |
| 24 | 85212181A | Rondelle en nylon 9X14X1 | 1 |
| 25 | 85040431A | Fixation rapide | 3 |
| 26 | 71614291AA | Entretoise | 2 |
| 27 | 85041951AA | Fixation rapide | 3 |
| 28 | 75841061A | Collier | 7 |
| 29 | 74142831A | Collier | 6 |
| 30 | 4601V901A | Cache | 1 |
| 31 | 8301P281AA | Équerre guide tuyau | 1 |
| 32 | 77244213B | Vis tbei M5X20 | 2 |
