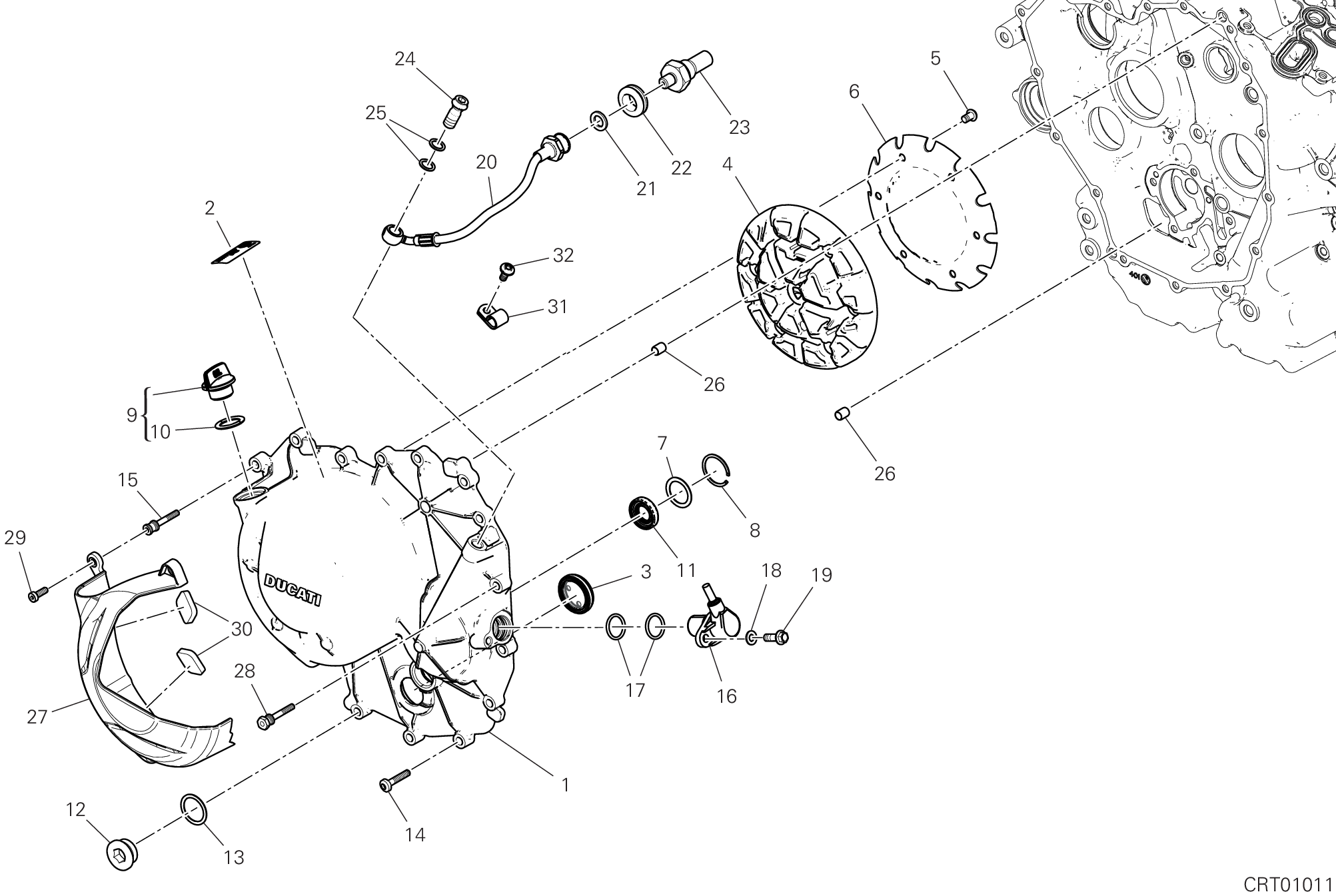

32 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24311732B5 | Couvercle embrayage | 1 |
| 2 | 43315011A | Plaque D'Inscription | 1 |
| 3 | 25440014A | Hubolt niveau huile | 1 |
| 4 | 48613211A | Panneau insonorisant | 1 |
| 5 | 77510200CC | Vis | 6 |
| 6 | 82719161A | Tôle insonorisant | 1 |
| 7 | 85212721A | Rondelle de butée | 1 |
| 8 | 88450291A | Bague elastique arrêt | 1 |
| 9 | 89320121A | Bouchon complète | 1 |
| 10 | 88640891A | Joint torique 18.64X3.53 | 1 |
| 11 | 93041521B | Bague D'Etancheite | 1 |
| 12 | 78010921A | Bouchon | 1 |
| 13 | 22032083A | Joint aluminium | 1 |
| 14 | 77942791A | Vis Tc M6X22 | 10 |
| 15 | 7791D581A | Vis special | 5 |
| 16 | 55241321C | Capteur phase et tours | 1 |
| 17 | 88640331A | Joint torique 17,96X2,62 | 2 |
| 18 | 85310031A | Rondelle elastique 6 mm | 1 |
| 19 | 77253304C | Vis | 1 |
| 20 | 87713181A | Tuyau pressostat | 1 |
| 21 | 85211951A | Joint 10,5X17X2 | 1 |
| 22 | 76440581A | Caoutchouc | 1 |
| 23 | 53940302A | Bulbe de pression D'Huile | 1 |
| 24 | 78110121AA | Vis special | 1 |
| 25 | 85250241A | Rondelle 10X14X1 | 2 |
| 26 | 7111E551A | Douille de ref. | 2 |
| 27 | 4601U031A | Clutch cover V23D | 1 |
| 28 | 7791E031A | Vis special | 1 |
| 29 | 77350403B | Vis | 3 |
| 30 | 86612421B | Tampon | 2 |
| 31 | 74140621A | Collier clic 8 mm | 1 |
| 32 | 77244173B | Vis tbei M5X12 | 1 |
