Pincez pour zoomer · touchez une pièce

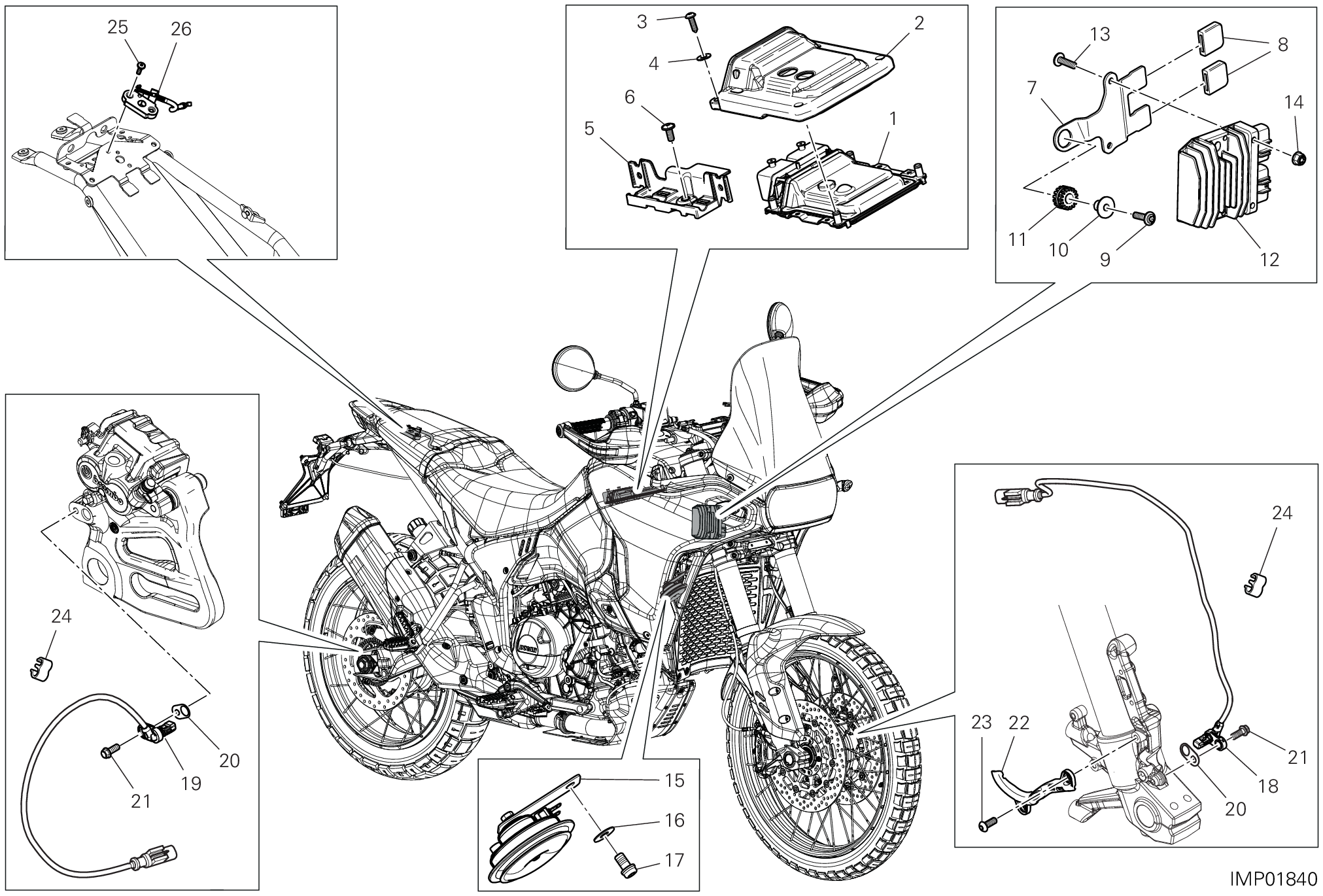

27 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28643621H | Centrale contrôle moteur | 1 |
| 2 | 86613081A | Support centrale injection | 1 |
| 3 | 77440203C | Vis | 2 |
| 4 | 85240171A | Rondelle | 2 |
| 5 | 8301R352A | Equerre | 1 |
| 6 | 77240413CA | Vis tbeif M6X14 | 1 |
| 7 | 8301S021AA | Etrier | 1 |
| 8 | 86612721A | Caoutchouc | 2 |
| 9 | 77244233B | Vis tbei 5X25 | 1 |
| 10 | 71615541AA | Entretoise | 1 |
| 11 | 76410241A | Joint en caoutchouc Anti-Vibration | 1 |
| 12 | 54040332A | Régulateur de tension | 1 |
| 13 | 77210971B | Vis | 2 |
| 14 | 74941113B | Écrou M6 | 2 |
| 15 | 51610051H | Klaxon | 1 |
| 16 | 85210532A | Rondelle 8.2X20X1 | 1 |
| 17 | 77157203B | Vis tceif M8X14 8,8 | 1 |
| 18 | 55219411D | Capteur vitesse | 1 |
| 19 | 55219421B | Capteur vitesse | 1 |
| 20 | 7131C641A | Garniture 0,2 mm | 3 |
| 20 | 7131C651A | Joint 0,5 mm | 7 |
| 21 | 77210601A | Vis tef M6X16 | 2 |
| 22 | 75813031A | Passe-Cable Abs | 1 |
| 23 | 77550213C | Vis tbei M6X16 | 2 |
| 24 | 75812781A | Passe-Cable | 15 |
| 25 | 59840611A | Verrou pour serrure | 1 |
| 26 | 77240443C | Vis | 2 |
