Pincez pour zoomer · touchez une pièce

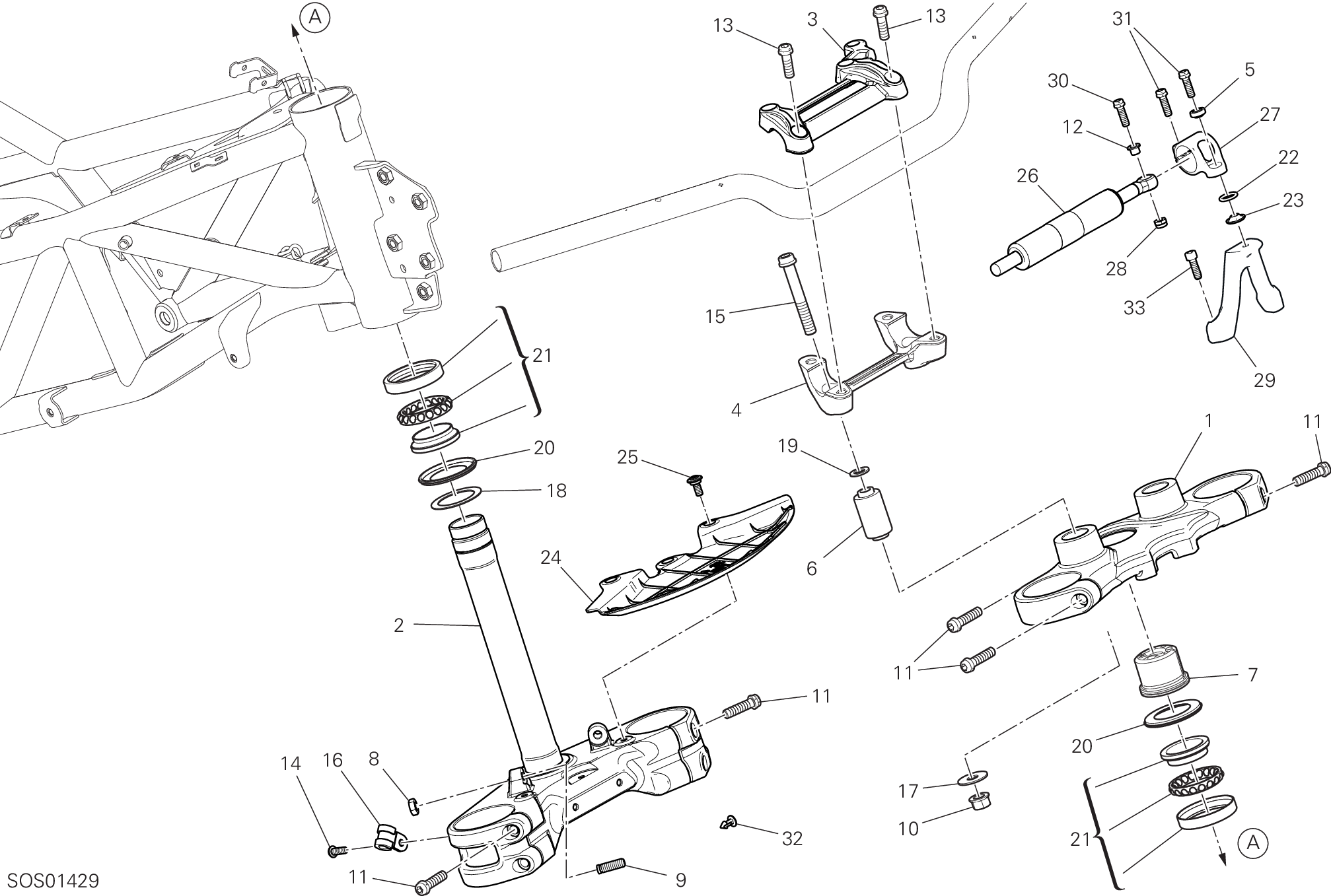

33 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 34112302AA | Tête de direction | 1 |
| 2 | 34221511AA | Base di sterzo | 1 |
| 3 | 36016581AA | Cavalier guidon supérieur | 1 |
| 4 | 36015951AB | Cavalier guidon, inférieur | 1 |
| 5 | 84840011A | Joint à rotule | 1 |
| 6 | 70011121A | Antivibration | 2 |
| 7 | 70311281AA | Écrou supérieur tête direction | 1 |
| 8 | 74750071A | Ecrou | 2 |
| 9 | 77910991B | Vis | 2 |
| 10 | 74840241AB | Écrou M10X1.25 | 2 |
| 11 | 77157278B | Vis tceif M8X30 | 7 |
| 12 | 71614581AA | Entretoise | 1 |
| 13 | 77157258B | Vis tceif M8X25 | 4 |
| 14 | 77210423C | Vis tbeif M6X16 | 1 |
| 15 | 77159414B | Vis | 2 |
| 16 | 74140381A | Collier | 1 |
| 17 | 85210491B | Rondelle 10,5X28X1.5 | 2 |
| 18 | 85211031AB | Rosette | 1 |
| 19 | 85250401A | Rondelle 10,5X18X1.6 | 2 |
| 20 | 93010041B | Bague étanchéité | 2 |
| 21 | 70140402A | Roulements direction ntn Sf07A17P | 2 |
| 22 | 88650141A | Joint torique | 1 |
| 23 | 71316481AA | Entretoise | 1 |
| 24 | 4601T172A | Bavette Garde-Boue base di sterzo | 1 |
| 25 | 77211221B | Vis special | 3 |
| 26 | 36420211A | Amortisseur de direction | 1 |
| 27 | 80812351AA | Crampon amortisseur direction | 1 |
| 28 | 74941118B | Écrou M6 | 1 |
| 29 | 8301C061AA | Support inférieure | 1 |
| 30 | 77156718B | Vis tceif | 1 |
| 31 | 77110191A | Vis tceif M6X20 | 2 |
| 32 | 87240561A | Bouchon | 4 |
| 33 | 77140697CA | Vis | 2 |
