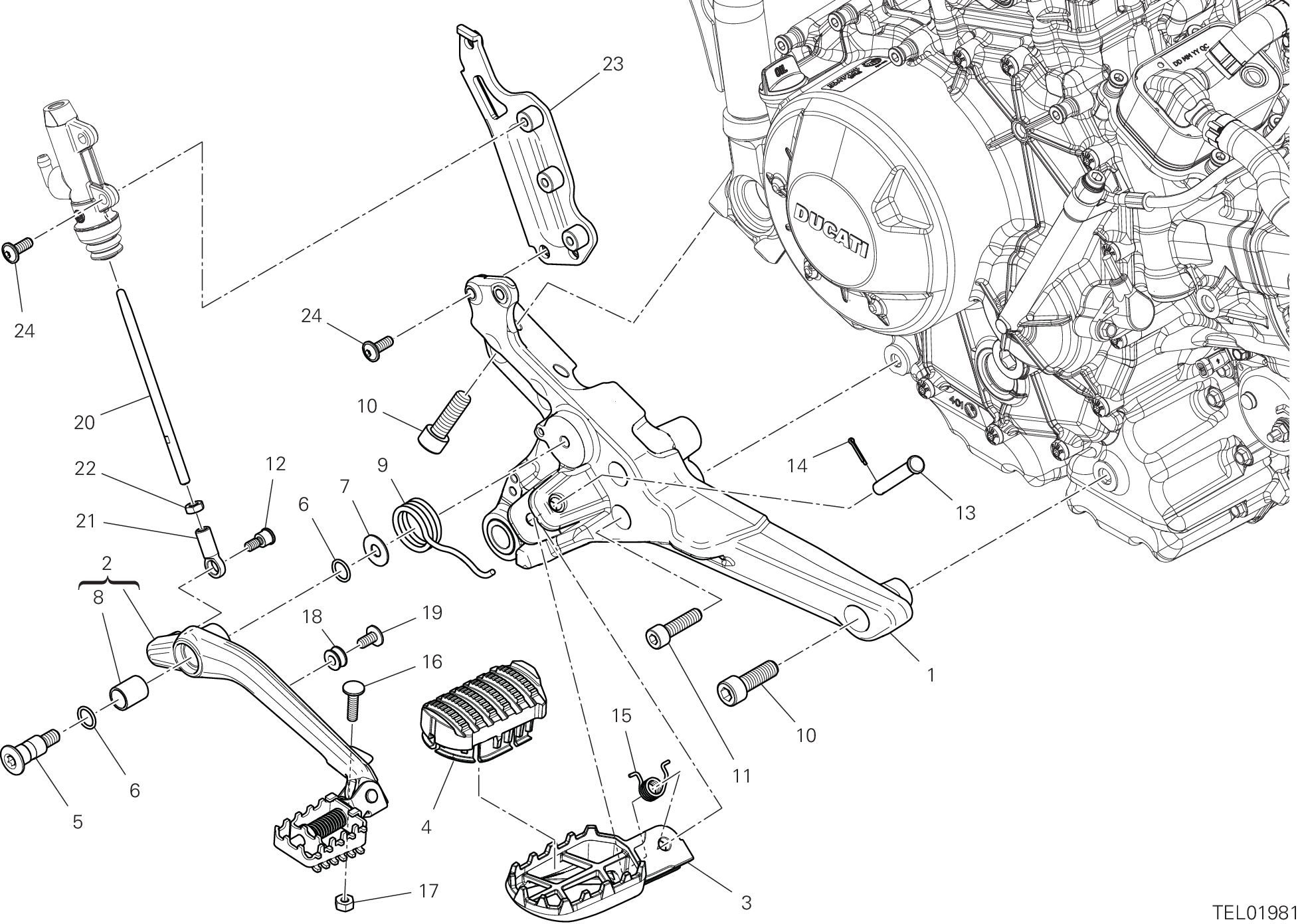

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 8242A951AA | Plaque Porte-Repose-Pied droite | 1 |
| 2 | 45724562AA | Ensemble levier frein | 1 |
| 3 | 46411222AA | Repose-Pieds droit | 1 |
| 4 | 76510312A | Couvre-Repose-Pied en caoutchouc droite | 1 |
| 5 | 82111701CA | Pivot | 1 |
| 6 | 88641161A | Joint torique | 2 |
| 7 | 85211511A | Rondelle | 1 |
| 8 | 71210341A | Douille | 1 |
| 9 | 7991D551A | Ressort, rappel | 1 |
| 10 | 77151568C | Vis | 3 |
| 11 | 7715727BF | Vis | 2 |
| 12 | 82113811AA | Pivot | 1 |
| 13 | 82119351AA | Pivot Repose-Pieds | 1 |
| 14 | 68540011A | Goupille | 1 |
| 15 | 79916201AA | Ressort Repose-Pieds | 1 |
| 16 | 7791C511AA | Vis special | 1 |
| 17 | 74750031A | Écrou M6 | 1 |
| 18 | 8211A851AA | Pivot ressort | 1 |
| 19 | 77240408C | Vis | 1 |
| 20 | 11714361AA | Tige maître cylindre | 1 |
| 21 | 18410102A | Joint à rotule | 1 |
| 22 | 74750101A | Écrou M6 | 1 |
| 23 | 8301R371AA | Support réservoir huile | 1 |
| 24 | 77240423C | Vis | 4 |
