Pincez pour zoomer · touchez une pièce

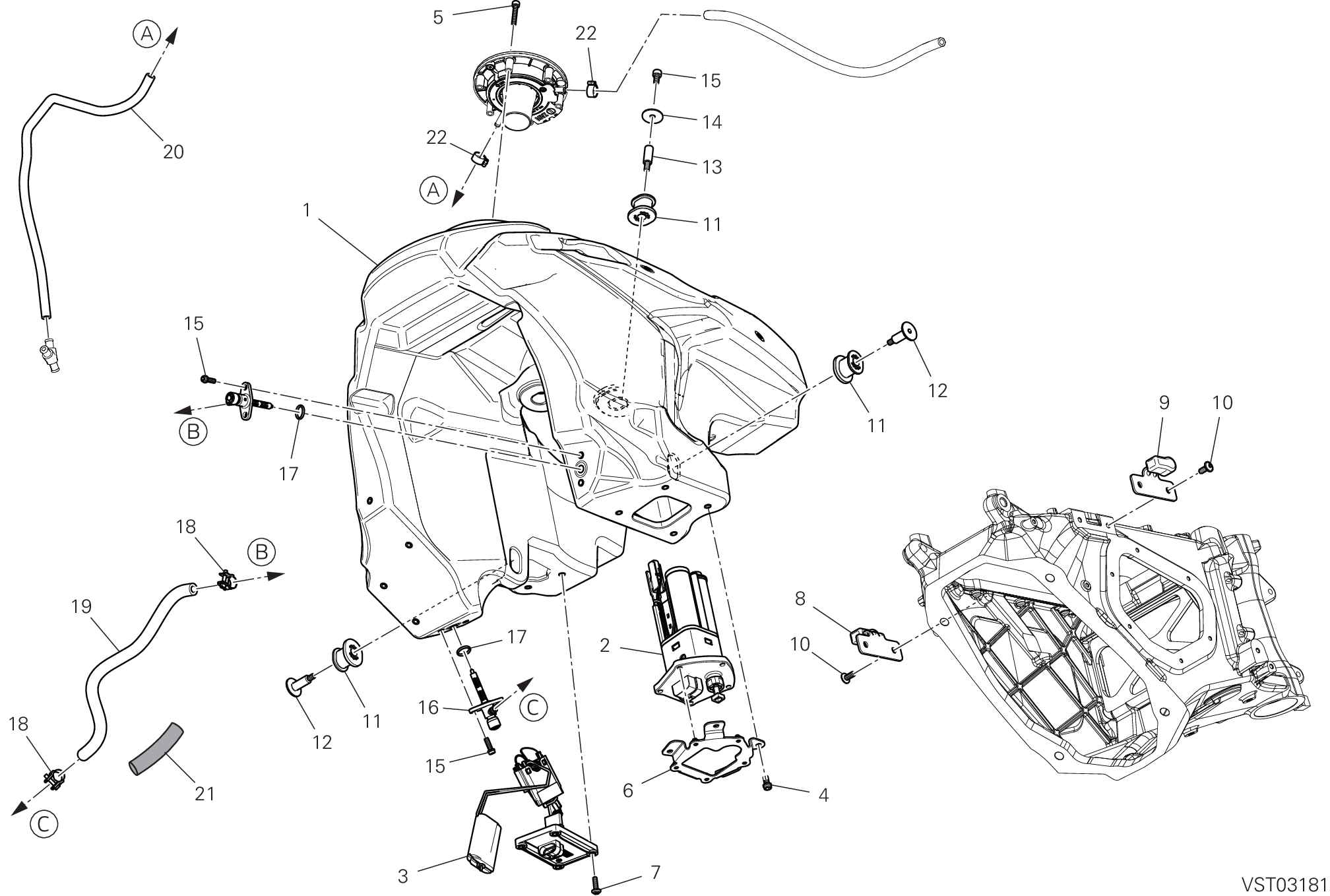

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 58613591A | Réservoir carburant | 1 |
| 1 | 58613591A | Réservoir carburant | 1 |
| 2 | 16024522A | Pompe à carburant | 1 |
| 3 | 59210372A | Jauge niveau essence | 1 |
| 4 | 77113691C | Vis | 4 |
| 5 | 77150478B | Vis tcei M5X30 | 6 |
| 6 | 8301R382AA | Bride pompe carburant | 1 |
| 7 | 77244203B | Vis | 4 |
| 8 | 82729501AA | Bride droite R╘servoir | 1 |
| 9 | 82729511AA | Bride gauche R╘servoir | 1 |
| 10 | 77240413CA | Vis tbeif M6X14 | 4 |
| 11 | 86613052A | Tampon | 4 |
| 12 | 7791D261BA | Vis special | 2 |
| 13 | 7791C231BA | Vis special | 2 |
| 14 | 85211961B | Rondelle 6,4X25X1,5 | 2 |
| 15 | 77150638B | Vis tcei M6X12 | 6 |
| 16 | 58840232A | Robinet de essence | 2 |
| 17 | 88642741A | Joint D'Etancheite | 2 |
| 18 | 74142121A | Collier | 2 |
| 19 | 59019771A | Tuyau | 1 |
| 20 | 59019781A | Tuyau | 1 |
| 21 | 4601U191A | Gaine | 1 |
| 22 | 74140631A | Collier | 2 |
