Pincez pour zoomer · touchez une pièce

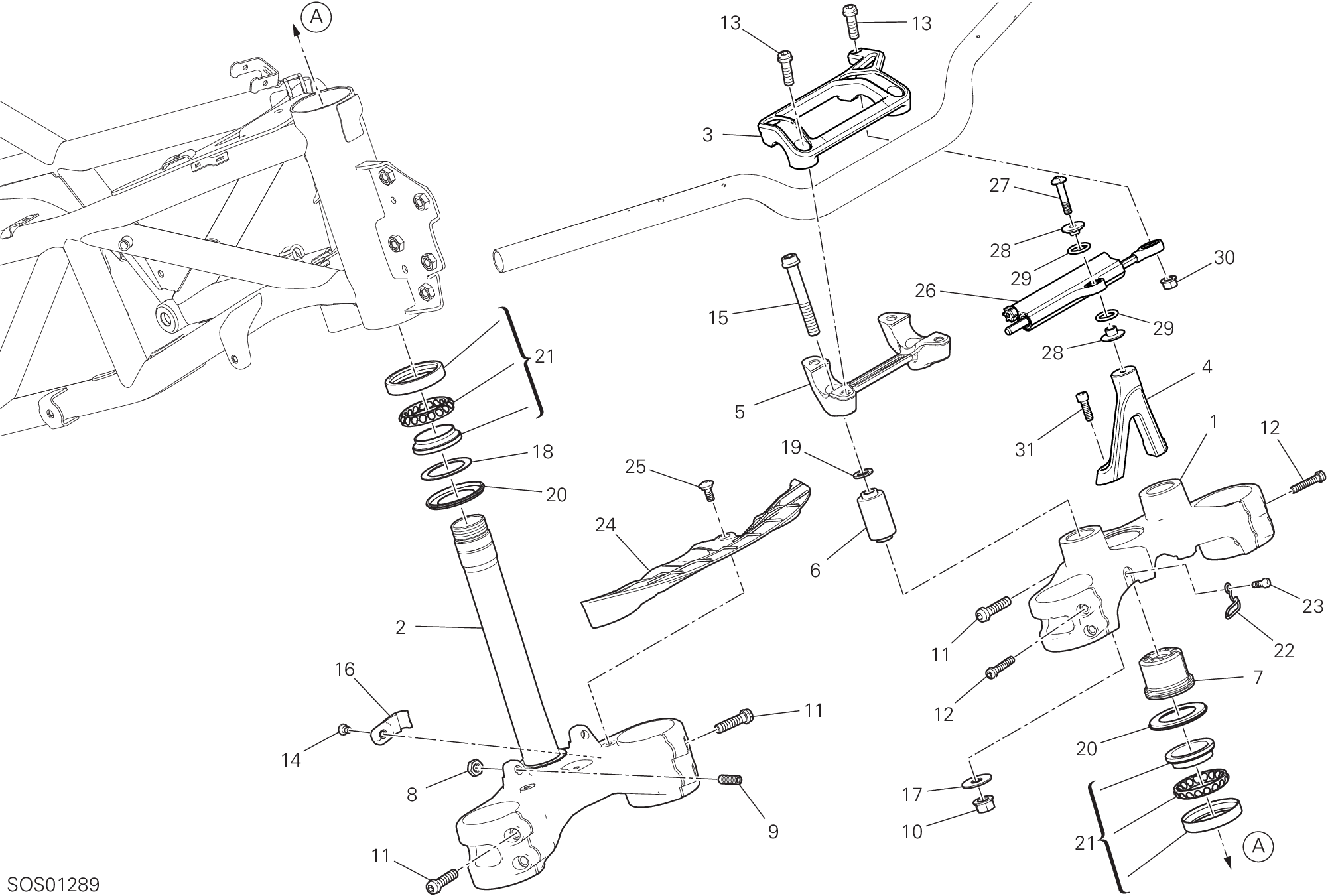

31 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 34112041AA | Tête de direction | 1 |
| 2 | 34221371AA | Base di sterzo | 1 |
| 3 | 36016431AA | Cavalier guidon, supérieur | 1 |
| 4 | 8301C171AA | Support inférieure | 1 |
| 5 | 36015951AA | Cavalier guidon, inférieur | 1 |
| 6 | 70011121A | Antivibration | 2 |
| 7 | 70310131A | Écrou supérieur tête direction | 1 |
| 8 | 74750071A | Ecrou | 2 |
| 9 | 77910991B | Vis | 2 |
| 10 | 74840241AB | Écrou M10X1.25 | 2 |
| 11 | 77157278B | Vis tceif M8X30 | 8 |
| 12 | 77156718B | Vis tceif | 4 |
| 13 | 77157258B | Vis tceif M8X25 | 5 |
| 14 | 77510541A | Vis tbei M6X10 | 1 |
| 15 | 77159414B | Vis | 2 |
| 16 | 83018691A | Guide tuyau frein avant | 1 |
| 17 | 85210491B | Rondelle 10,5X28X1.5 | 2 |
| 18 | 85211031AB | Rosette | 1 |
| 19 | 85250401A | Rondelle 10,5X18X1.6 | 2 |
| 20 | 93010041B | Bague étanchéité | 2 |
| 21 | 70241232A | Roulements direction ntn Sf07A17P | 2 |
| 22 | 75811951B | Passe-Tube Abs | 1 |
| 23 | 77156398B | Vis tceif M5X12 | 1 |
| 24 | 4601M251A | Bavette Garde-Boue base di sterzo | 1 |
| 25 | 77211221B | Vis special | 3 |
| 26 | 36420231A | Amortisseur de direction | 1 |
| 27 | 77917391BA | Vis special | 1 |
| 28 | 71319961CA | Entretoise | 2 |
| 29 | 88641061A | Joint torique 12.42X1.78 | 2 |
| 30 | 74840341B | Écrou M8 | 1 |
| 31 | 77110191A | Vis tceif M6X20 | 2 |
