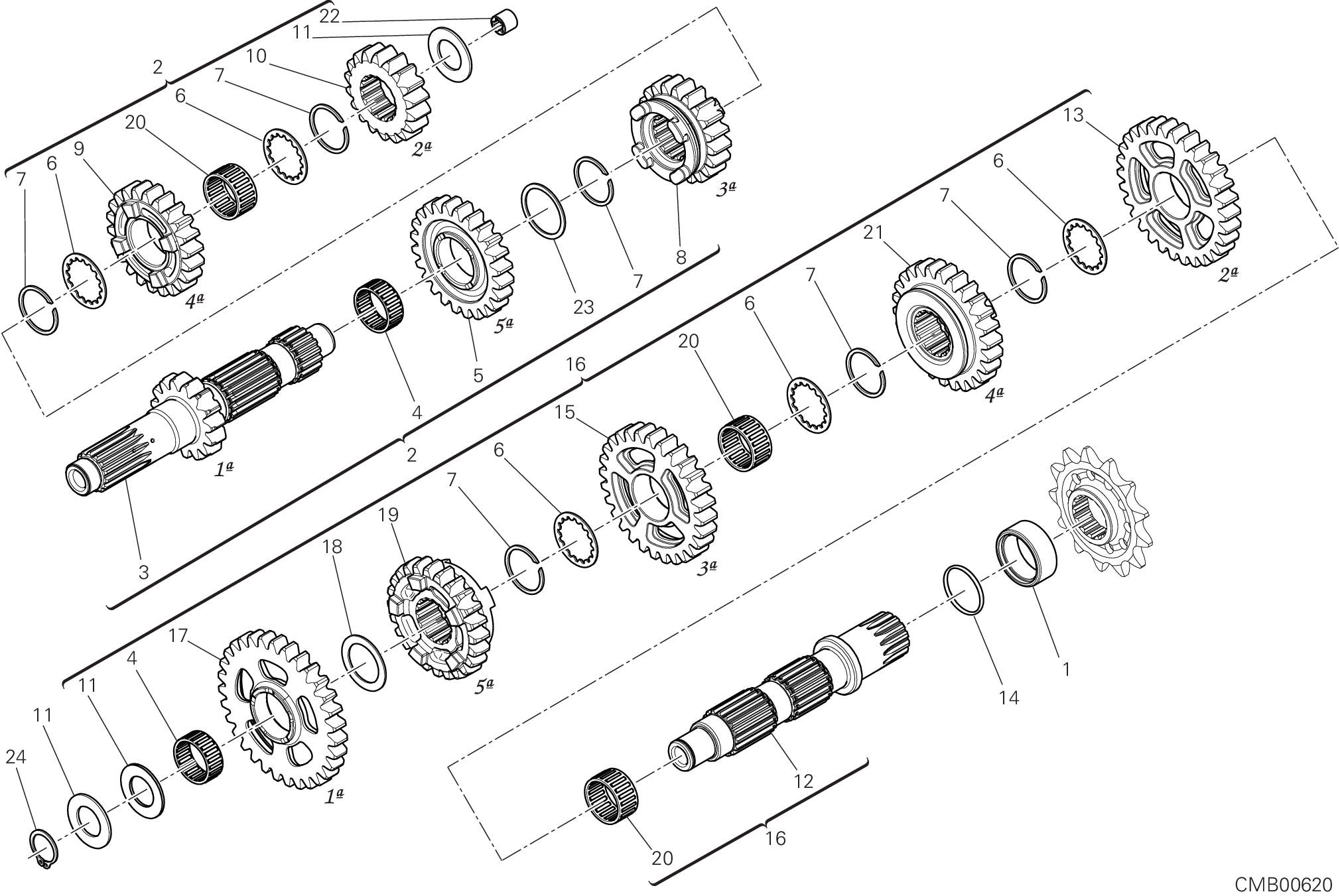

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 7131F321A | Entretoise pignon | 1 |
| 2 | 15022981A | Arbre principal de boîte de vitesses complet | 1 |
| 3 | 14912741A | Arbre primaire boîte de vitesses | 1 |
| 4 | 70141001A | Roulement à aiguilles | 2 |
| 5 | 17217221A | Engrenage menant 5Eme vitesse D24 | 1 |
| 6 | 85612061A | Rondelle, frein | 5 |
| 7 | 88441391A | Anneau arrêt | 6 |
| 8 | 17217201A | Engrenage menant 3Me vitesse D20 | 1 |
| 9 | 17217211A | Engrenage menant 4Me vitesse D22 | 1 |
| 10 | 17217191A | Engrenage conducteur 2Eme vissse | 1 |
| 11 | 85215531A | Rondelle | 3 |
| 12 | 14912751A | Arbre secondaire | 1 |
| 13 | 17217241B | Engrenage entraine 2Eme vitesse D30 | 1 |
| 14 | 88643251A | Joint torique | 1 |
| 15 | 17217251B | Engrenage entraine 3Eme vitesse D28 | 1 |
| 16 | 15022991B | Arbre secondaire de boîte de vitesses complet | 1 |
| 17 | 17217231B | Engrenage entraine 1Ere vissse D31 | 1 |
| 18 | 85215541A | Rondelle | 1 |
| 19 | 17217271A | Engrenage entraine 5Me vitesse D24 | 1 |
| 20 | 70141011A | Roulement à aiguilles | 3 |
| 21 | 17217261A | Engrenage entraine 4Eme vitesse D26 | 1 |
| 22 | 71210861A | Douille | 1 |
| 23 | 85215551A | Rondelle | 1 |
| 24 | 88451241A | Circlip | 1 |
